GE航空喷气发动机安装固定支架结构

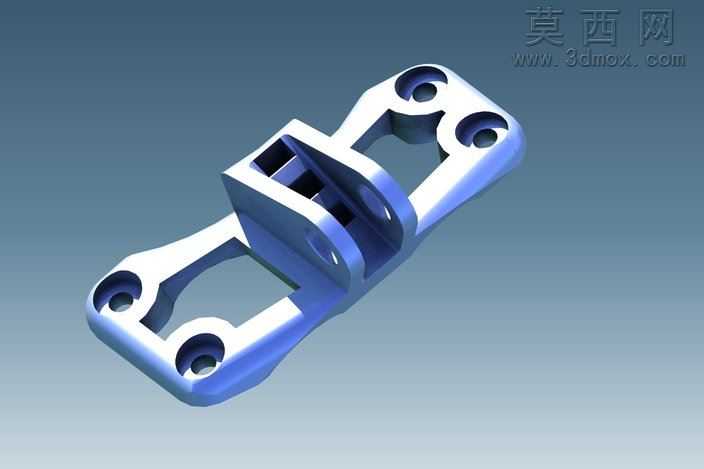

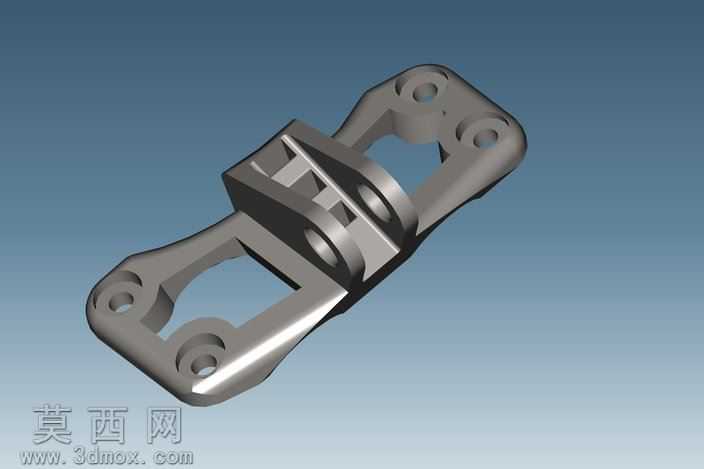

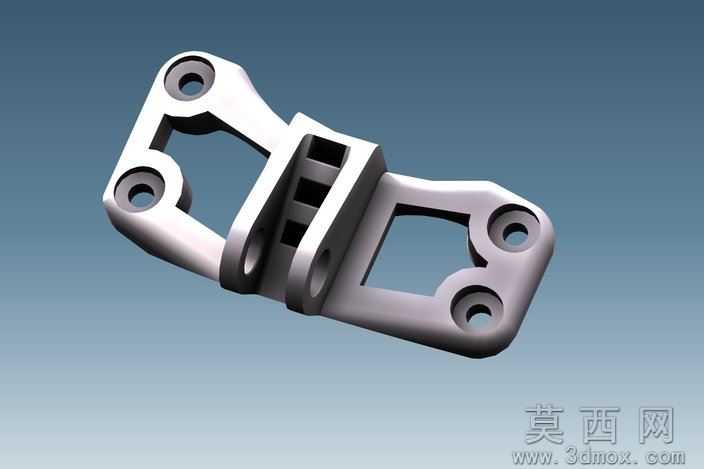

本模型为GE喷气发动机配套安装固定支架，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循航空结构件的设计逻辑，优先保障结构强度与轻量化的平衡。模型整体采用对称式双端连接布局，两端分别设置多组同轴安装孔位，孔位边缘做了倒角强化处理，避免应力集中导致的结构失效；中间连接段采用镂空式箱型结构设计，在保留核心传力路径的基础上，去除了非受力区域的冗余材料，既降低了支架整体自重，又能保障发动机运行过程中振动载荷的稳定传递。建模阶段对支架的所有过渡圆角、安装面平面度、孔位同轴度都做了精准约束，还原了航空结构件的高精度设计要求；渲染环节采用金属哑光材质模拟航空铝合金的表面质感，搭配渐变背景突出支架的立体结构，通过光影调整清晰展现了镂空区域的内部加强筋结构，以及安装孔位的沉头设计细节。设计思路上，该支架充分考虑了航空发动机的安装工况，两端的多孔位设计可适配不同的安装对接面，中间的柔性连接结构可缓冲发动机运行产生的高频振动，避免振动直接传递至机身结构；整体结构无多余冗余设计，所有曲面过渡均做了力学优化，在满足安装固定功能的前提下，最大限度实现了结构减重，符合航空零部件的设计规范。模型完整还原了支架的所有细节特征，包括侧面的减重槽、加强筋的排布、安装面的贴合结构，可直接用于结构验证、装配模拟以及相关教学演示场景。
