工业机器人自适应夹持机械臂结构

　　该夹持臂主要面向自动化上下料工位、机器人末端执行器联动机构以及小型搬运夹具中的传力连杆场景。它并不是独立完成抓取动作的夹爪本体，而是夹爪开合机构中的关键摆动传力件：一端通过铰接孔与驱动摆杆或基座相连，另一端与夹指滑块、拉杆或执行端连接，在气缸、电缸或伺服驱动输出直线或摆动运动时，将驱动力传递到夹持端，使两侧夹指完成闭合、张开或姿态调整。在实际设备中，这类臂件常见于机床上下料机械手、装配线抓取单元、检测工位翻转夹具以及包装线取放机构，尤其适合安装空间狭窄、夹臂行程有限但需要稳定夹持力的场合。

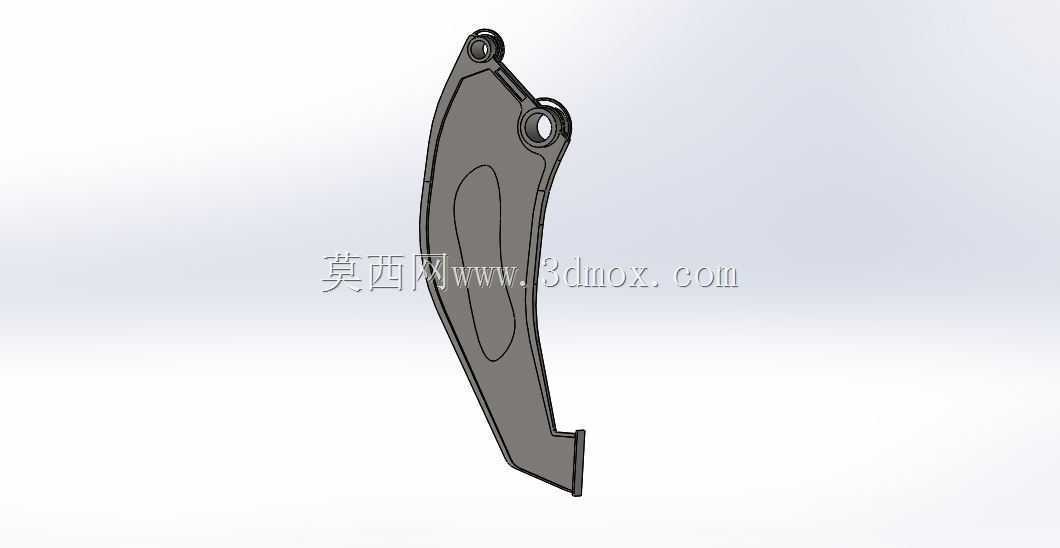

　　从结构形态看，零件整体呈狭长弯臂状，轮廓沿受力方向逐步延伸，上端布置两个同轴铰接区域，用于形成转动副并承受主要拉压与弯曲载荷；下端收窄并形成连接边界，可与夹指、推杆或末端连接件配合。臂身并非简单等厚直板，而是采用中部加宽、边缘过渡、局部凹陷的异形截面思路，在保证铰接孔周边刚度的同时，尽量降低非关键区域材料占用。两个孔位周围设置凸台和加厚环区，能够改善销钉配合处的接触应力分布，避免薄板孔壁在反复摆动中出现压溃、磨损或疲劳裂纹。臂体外侧曲线与内侧凹形轮廓共同构成力流通道，使载荷从下端夹持端向铰接区域传递时更加平顺，减少尖角造成的应力集中。

　　设计这类夹臂时，不能只按外观曲面建模，需要先明确机构运动包络和安装边界。上端铰接孔的中心距决定夹臂在驱动连杆系统中的传动比，孔距偏大会增加输出端力臂，夹持力更充足，但同时会增大外形扫掠空间；孔距偏小则结构紧凑，却可能提高驱动端载荷需求。下端连接位置的宽度、厚度和折弯角度需要与夹指安装座匹配，若与周边护罩、工件或输送线轨道发生干涉，即使强度满足要求也无法投入使用。建模时应把销钉、衬套、相邻连杆和夹指占位件一并放入装配体中校核，重点检查极限张开、极限闭合以及中间过渡姿态下的最小间隙，尤其要关注臂体弯曲外轮廓在旋转过程中是否擦碰驱动缸体或机架。

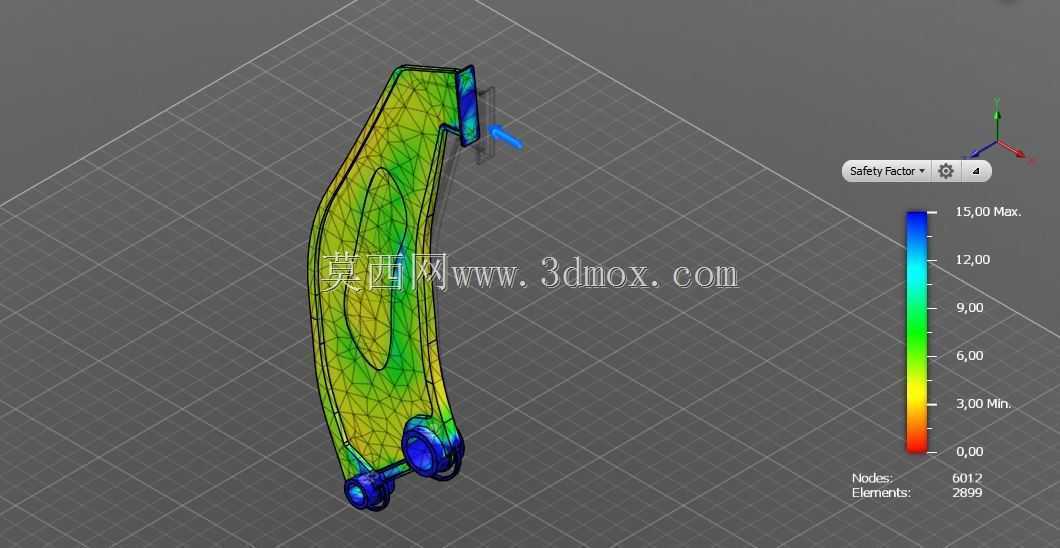

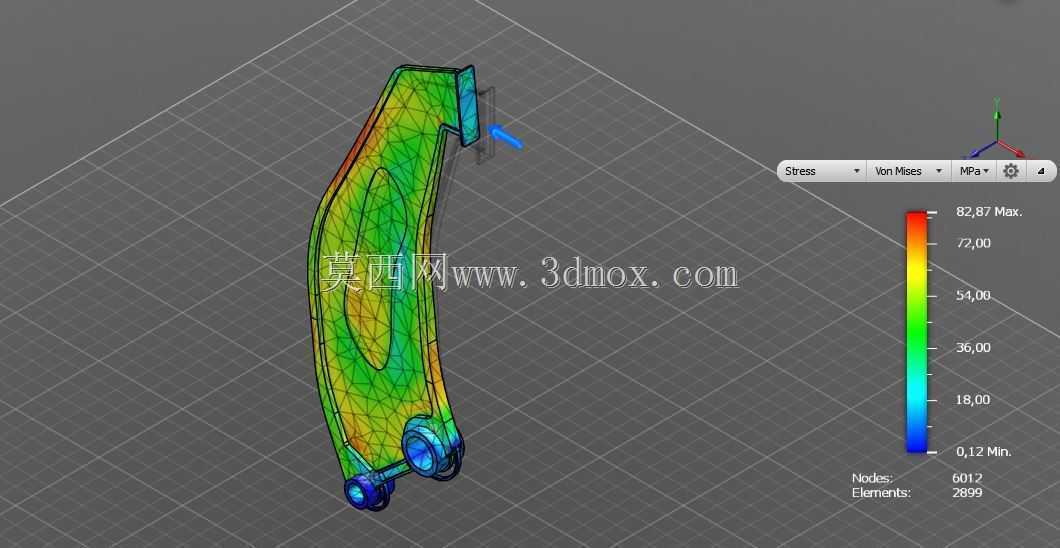

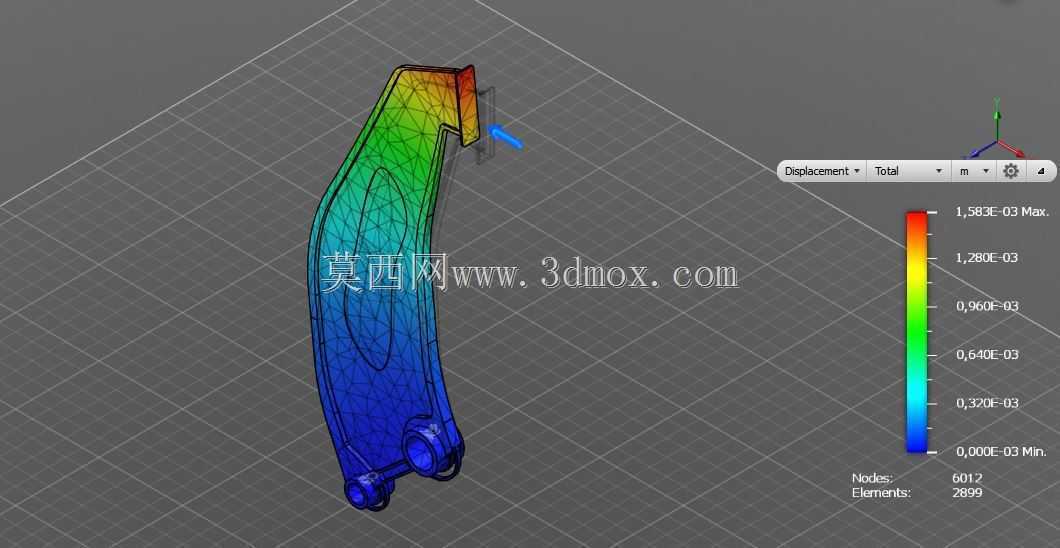

　　该结构在受力校核中采用自适应网格细化思路，对铰接孔内壁、凸台过渡圆角、臂身截面突变处以及下端连接边缘加密网格，而在宽大平面区域适当放粗单元，从而在控制计算规模的同时捕捉局部高应力。结果显示最大应力集中在孔周与轮廓过渡区域，数值处于常规金属结构件可接受范围内；安全系数按静载工况评估约为3.00，能够覆盖一般自动化夹持中的重复性载荷波动。最大位移出现在远离铰接点的末端连接区，约1.583mm，这一变形量需要结合夹指定位精度判断：若用于毛坯上下料，该量级通常可通过衬套间隙和夹指公差吸收；若用于精密装配，则应进一步加厚臂身、提高孔位刚度或缩短悬臂长度。

　　工艺实现上，该件可按载荷等级选择铝合金铣削、钢板激光切割后精加工或铸造成型后二次加工。铰接孔属于功能尺寸，应保证孔壁同轴度、圆柱度和表面粗糙度，必要时压入耐磨衬套，以提高反复摆动寿命。臂身凹陷区域既可作为减重结构，也可在铸造或数控加工中形成刚性加强筋，但凹陷底部与外轮廓之间应保留足够壁厚，避免热处理或加载时出现局部失稳。外形边缘的过渡圆角不宜随意简化，圆角半径过小会在有限元模型中形成虚假峰值，也会在真实零件中诱发疲劳裂纹；圆角过大则可能侵占相邻零件运动空间，需要在强度和干涉之间反复平衡。

　　从设备调试角度看，夹臂装配后应先进行空载慢动作验证，观察两铰接点是否同轴、臂体摆动是否平顺、末端连接是否存在侧向偏摆。若夹持过程中出现臂件颤振，通常与孔销间隙过大、末端悬臂过长或驱动速度过快有关；若孔周出现明显压痕，则说明衬套硬度、孔壁厚度或材料屈服强度不足。将该三维结构纳入机械手设计时，还应与夹指形状、工件重量、夹持摩擦系数和驱动缸推力联动计算，而不是孤立评价单个臂件。通过这种方式，夹臂既能承担稳定传力功能，也能在紧凑空间内实现轻量化和可制造性的统一。
