带轴伸键槽的挠性爪式联轴传动件

　　这套传动件在常规中小型动力传输场景里出镜率很高，从车间里的皮带输送辊道、小型搅拌设备的电机输出端，到轻工包装线的分度转盘驱动、实验室小型试验台的动力对接，但凡两根轴没法做到绝对同轴、运行中会出现小幅径向偏移或者角向偏斜的位置，都能见到这类结构的身影。它不像刚性联轴器那样对安装对中精度要求苛刻，也不像膜片联轴器那样对冲击载荷的缓冲余量有限，中间嵌入的弹性体可以在两轴之间吸收启停瞬间的冲击，还能补偿安装时留下的少量同轴度误差，避免轴端因为强行别劲出现轴承过早磨损、轴肩位置应力集中断轴的问题。

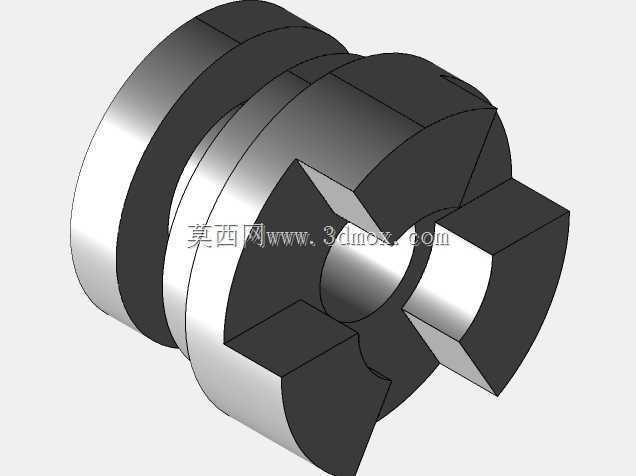

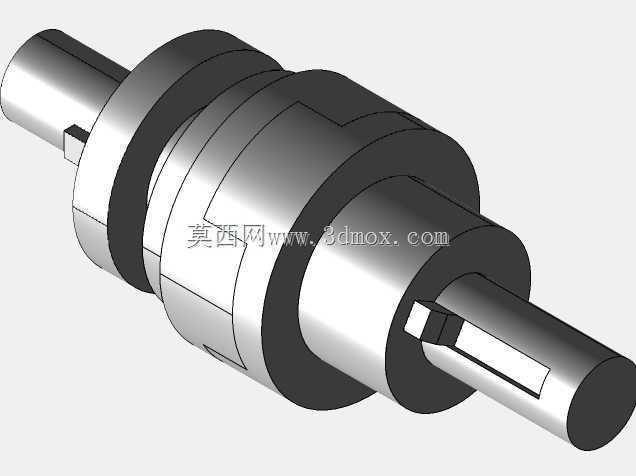

　　从结构拆分来看，整套部件由左右两个带爪齿的金属半体、中间的弹性缓冲块，以及两侧向外延伸的输入输出轴段组成。两个半体的爪齿沿圆周交错排布，爪齿之间预留出刚好容纳弹性体瓣块的空隙，动力从一侧轴端传入时，扭矩先通过轴上的平键传递到对应半联轴器，再由爪齿挤压中间弹性块，把动力传递到另一侧半体，最终通过另一端的平键输出到被驱动设备。这种传力路径没有额外的紧固螺栓穿过弹性元件，拆装维护的时候不需要挪动两侧的电机和工作机主机，只要把中间的弹性块从两个半体的爪齿缝隙里抽出来就能完成更换，现场运维的效率比法兰式刚性联轴结构高很多。

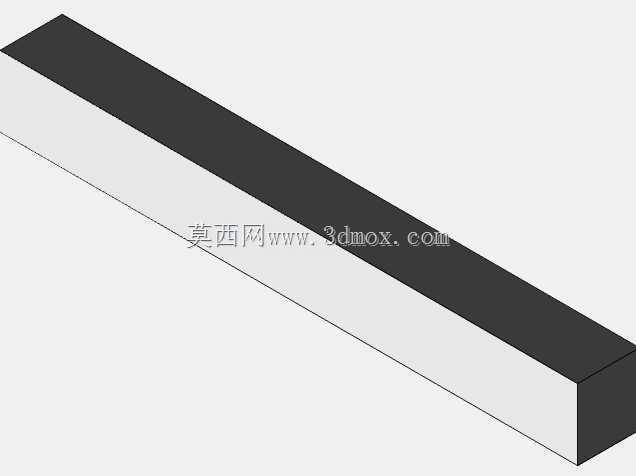

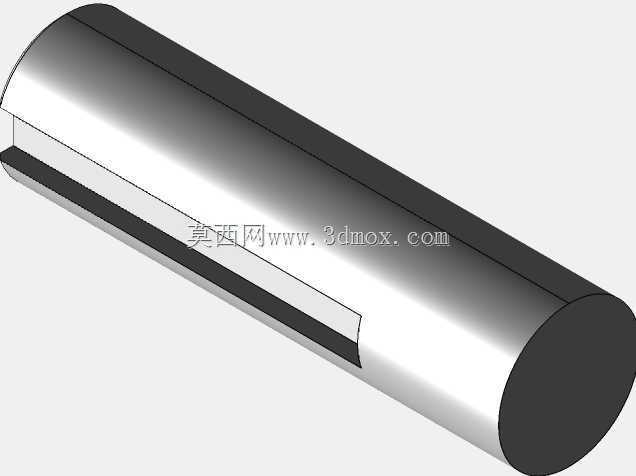

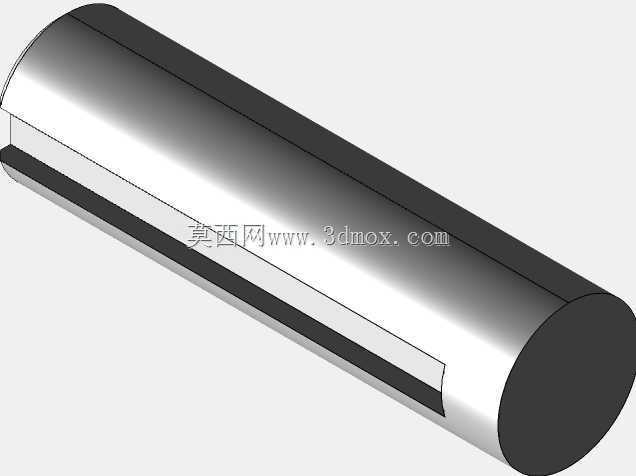

　　建模的时候首先要敲定的是轴伸段的配合边界：两侧伸出的轴径要和配套电机轴、负载端轴孔的公差带匹配，轴上开设的平键槽宽度、深度以及键槽到轴端的距离都要符合普通平键的连接规范，保证键装入之后侧面可以均匀传递扭矩，不会出现键侧局部压溃的情况。两个半联轴器的爪齿齿形做了圆弧过渡处理，没有尖锐的直角棱边，一方面是弹性块受压的时候应力可以均匀分布在整个接触面上，不会在齿根位置出现应力集中导致金属爪齿开裂，另一方面也方便弹性块在出现少量偏移时可以顺着圆弧面自适应微调位置。中间弹性体的瓣数和两侧金属爪的数量对应，装配完成后所有爪齿之间都有弹性材料填充，正反转切换的时候不会出现明显的传动间隙，对于需要频繁启停、正反向切换的工位来说，空程冲击的噪音会明显降低。

　　安装边界上，整套联轴部件的轴向总长度要预留出足够的安装空间，两侧轴伸插入设备轴孔之后，两个半体的端面之间要留出小幅的轴向窜动间隙，允许设备运行中因为热胀冷缩出现的少量轴向位移，不会出现两轴端面顶死的情况。径向尺寸方面，最大外圆是半体外侧的定位凸缘，选型的时候要确认这个外圆和周边防护罩、机架内壁之间留有足够的安全间隙，避免运转过程中出现刮碰。和传统的凸缘刚性联轴器相比，这种爪式结构允许两轴之间存在一定范围的径向偏移、角向偏斜以及轴向窜动，安装时不需要反复打表调整到极高的对中精度，对于现场安装条件有限、设备底座长期运行后可能出现轻微变形的工况，适配性要强很多。

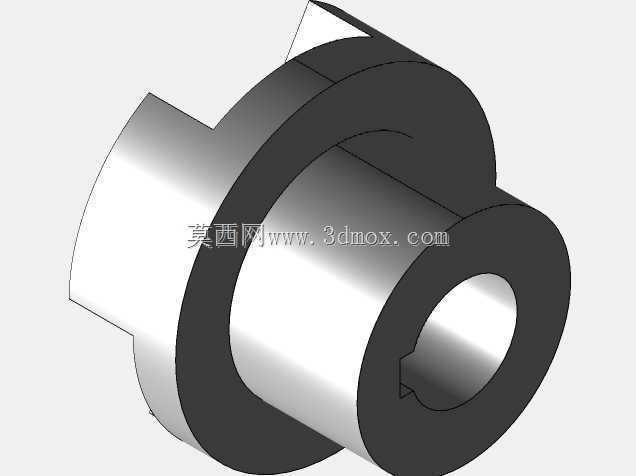

　　细节结构上，半联轴器的轮毂部分做了加厚处理，轴孔的长度覆盖了整个平键的工作长度，保证键连接的接触面积足够，大扭矩传递的时候不会出现轴和轮毂之间的相对转动。外圆上的环形台阶既可以作为弹性块的轴向定位面，也能在做动平衡校验的时候作为装夹基准，整套转子部件装配完成后可以直接以两侧轴颈为支撑做平衡测试，满足较高转速工况的使用要求。这类传动件既可以用在电机和减速器之间的动力连接，也可以用在减速器输出端和工作主轴之间的对接，覆盖的功率段从小型几百瓦的伺服驱动到几十千瓦的普通异步电机传动都有对应规格，结构简单、备件通用、维护便捷，是通用机械传动里非常经典的挠性连接结构。
