带螺杆进给的行星齿轮拧紧执行机构

项目分类:通用机械零部件 发布时间:2024-08-27 ID:769170

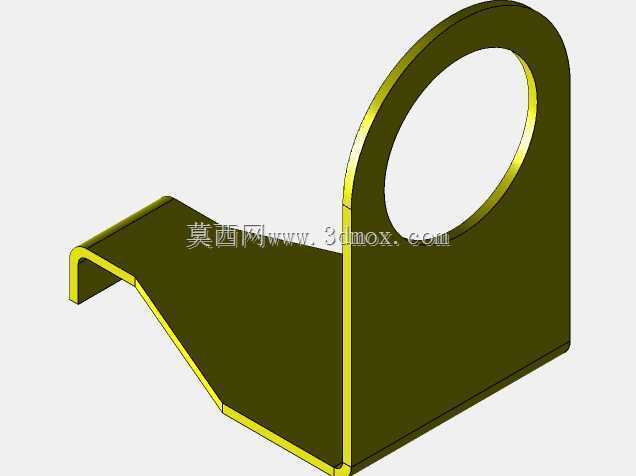

  • 带螺杆进给的行星齿轮拧紧执行机构

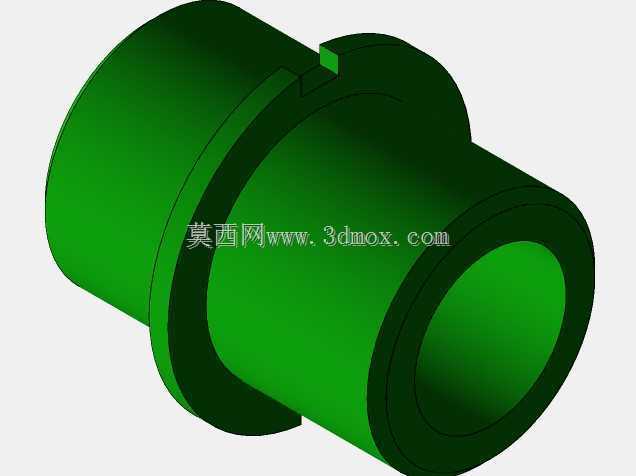

  • 带螺杆进给的行星齿轮拧紧执行机构
  • 带螺杆进给的行星齿轮拧紧执行机构
  • 带螺杆进给的行星齿轮拧紧执行机构
  • 带螺杆进给的行星齿轮拧紧执行机构
  • 带螺杆进给的行星齿轮拧紧执行机构
  • 带螺杆进给的行星齿轮拧紧执行机构
  • 带螺杆进给的行星齿轮拧紧执行机构
  • 带螺杆进给的行星齿轮拧紧执行机构
  • 带螺杆进给的行星齿轮拧紧执行机构
  • 带螺杆进给的行星齿轮拧紧执行机构

  这套三维结构围绕狭小安装空间内的螺钉自动导入与旋入动作展开,核心不是常规减速箱体,而是把行星减速、螺杆进给、弹簧顶推和面板对接整合在一条轴线上。工程现场中,类似需求常出现在薄板组件装配、设备内部盲装位置、自动化夹具末端以及人工无法直接握持工具的窄腔区域。机构工作时,动力端先带动行星齿轮系旋转,螺杆在导向约束下向待连接面板进给;当螺杆前端接近螺孔时,弹簧组件提供持续轴向顶推力,使螺杆保持压合状态,避免旋转初期因孔位轻微偏差产生滑牙或空转。

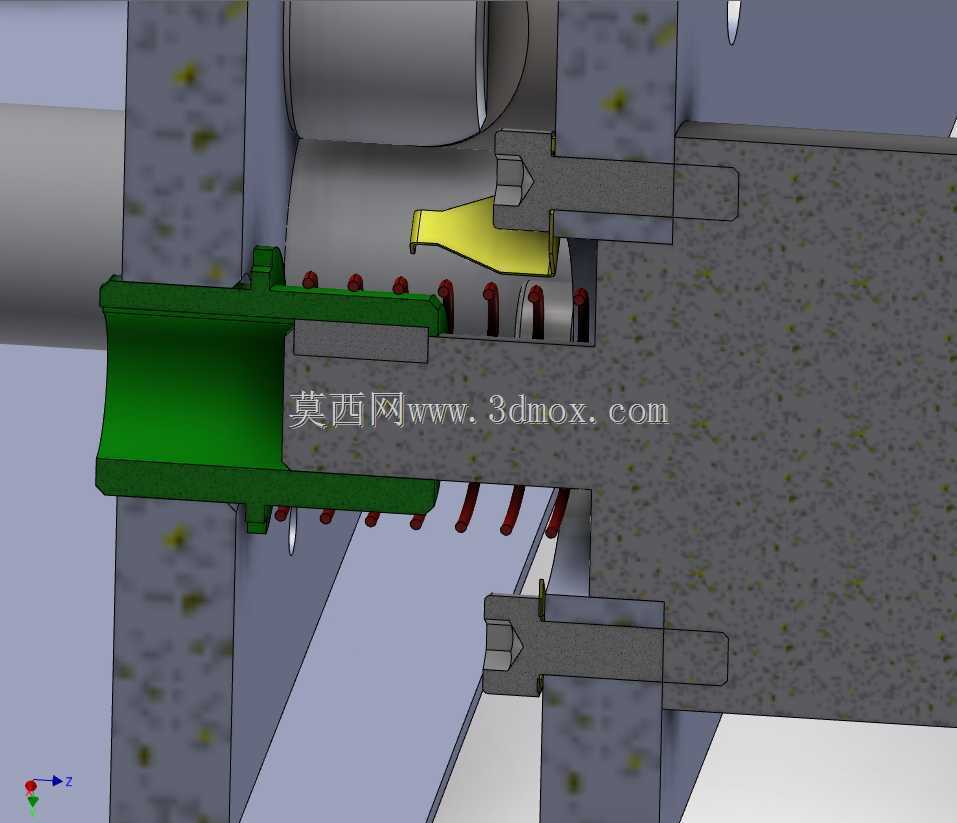

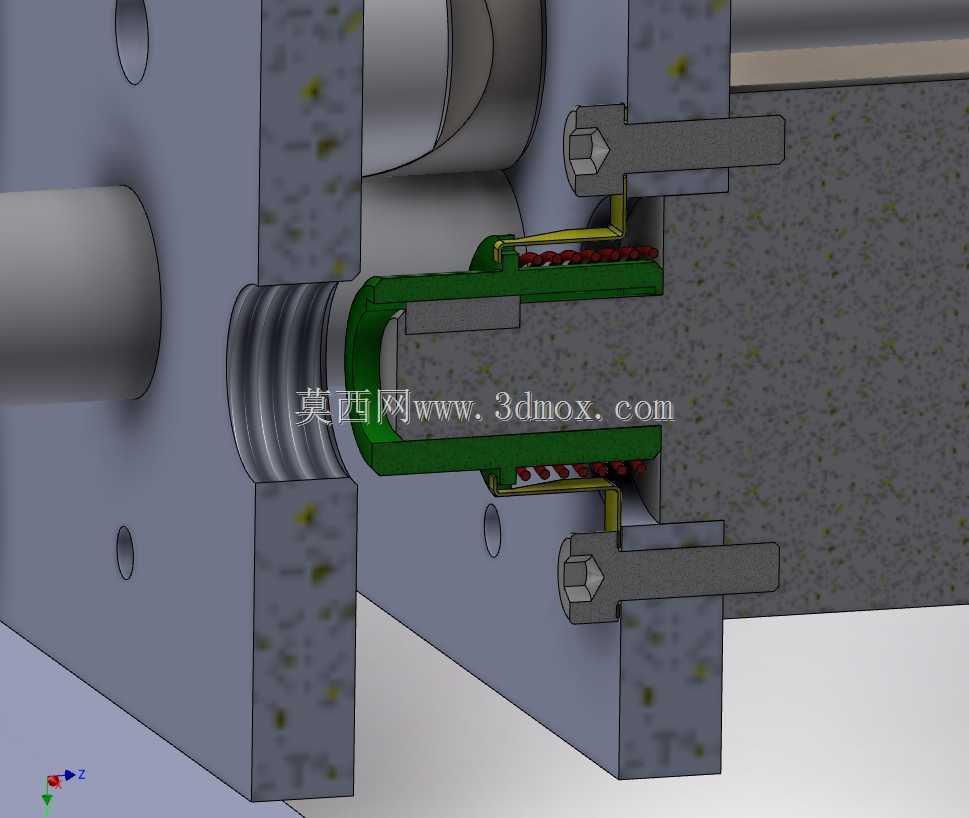

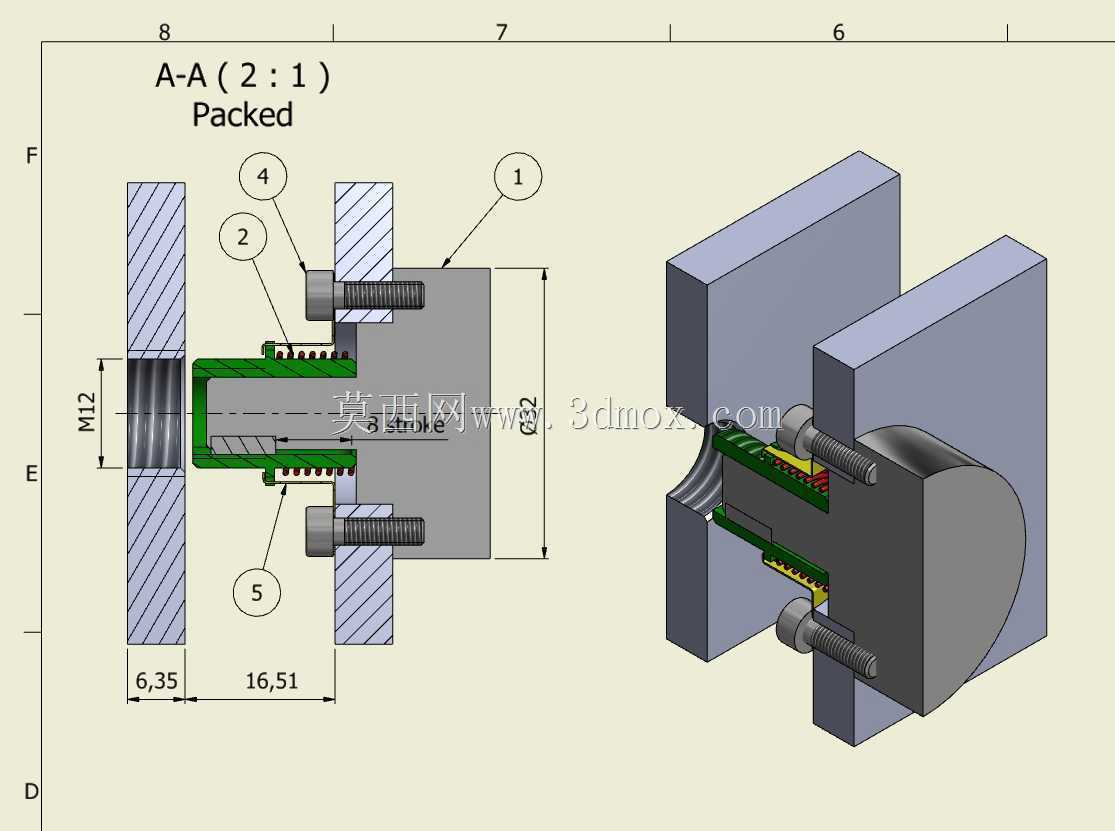

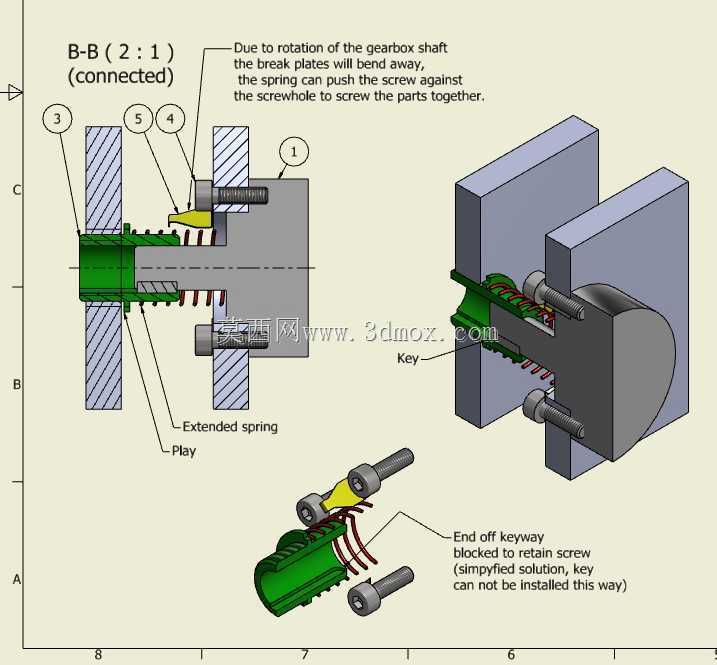

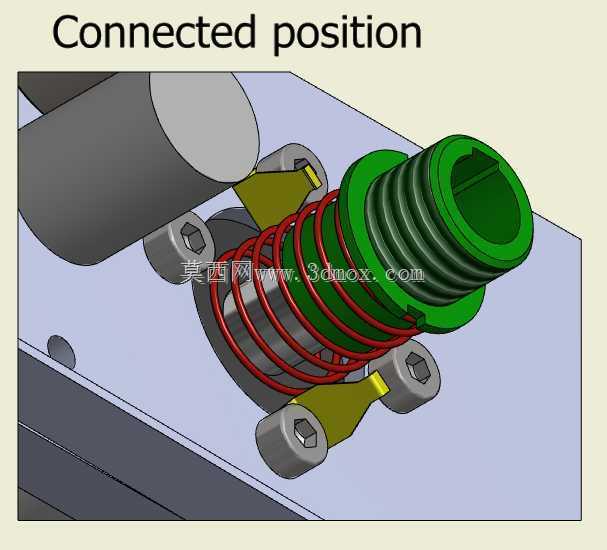

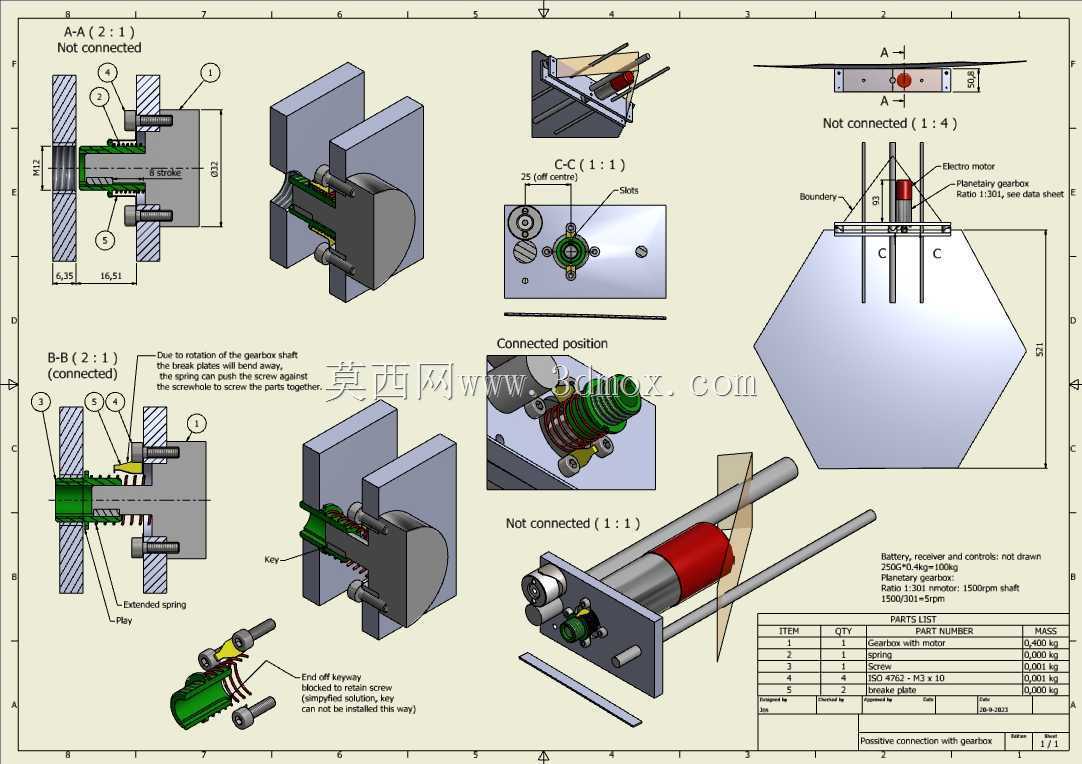

  从结构布置看,输入端可由小型电机驱动,也可在原理验证阶段替换为带储气罐的气动驱动或张力弹簧蓄能方式。动力经过行星齿轮级后传递到螺杆,齿轮部分承担减速和增扭作用,螺杆部分则把旋转运动转化为轴向进给。图纸中通过多个剖视和局部放大表达了齿轮啮合、弹簧安装、螺杆导向以及端板连接关系,能够清楚看到未对接、对接中和旋入完成几种状态下零件的相对位置。

  设计思路上,该机构重点处理三个问题。第一是同轴度,螺杆、齿轮输出端、弹簧和导向孔必须保持在同一运动轴线上,否则顶推过程中会产生附加弯矩,导致螺杆卡滞。第二是进给与旋转的匹配,螺杆螺距、减速比和输入转速需要共同决定旋入节拍,若轴向推进速度过快,螺纹未完全啮合就会顶死;若推进过慢,则可能出现螺纹空切。第三是弹性补偿,弹簧并非简单复位件,它在螺孔接触阶段提供柔性预压,使螺杆端部能够在小范围内自适应找正,同时在拧紧完成后吸收部分轴向冲击。

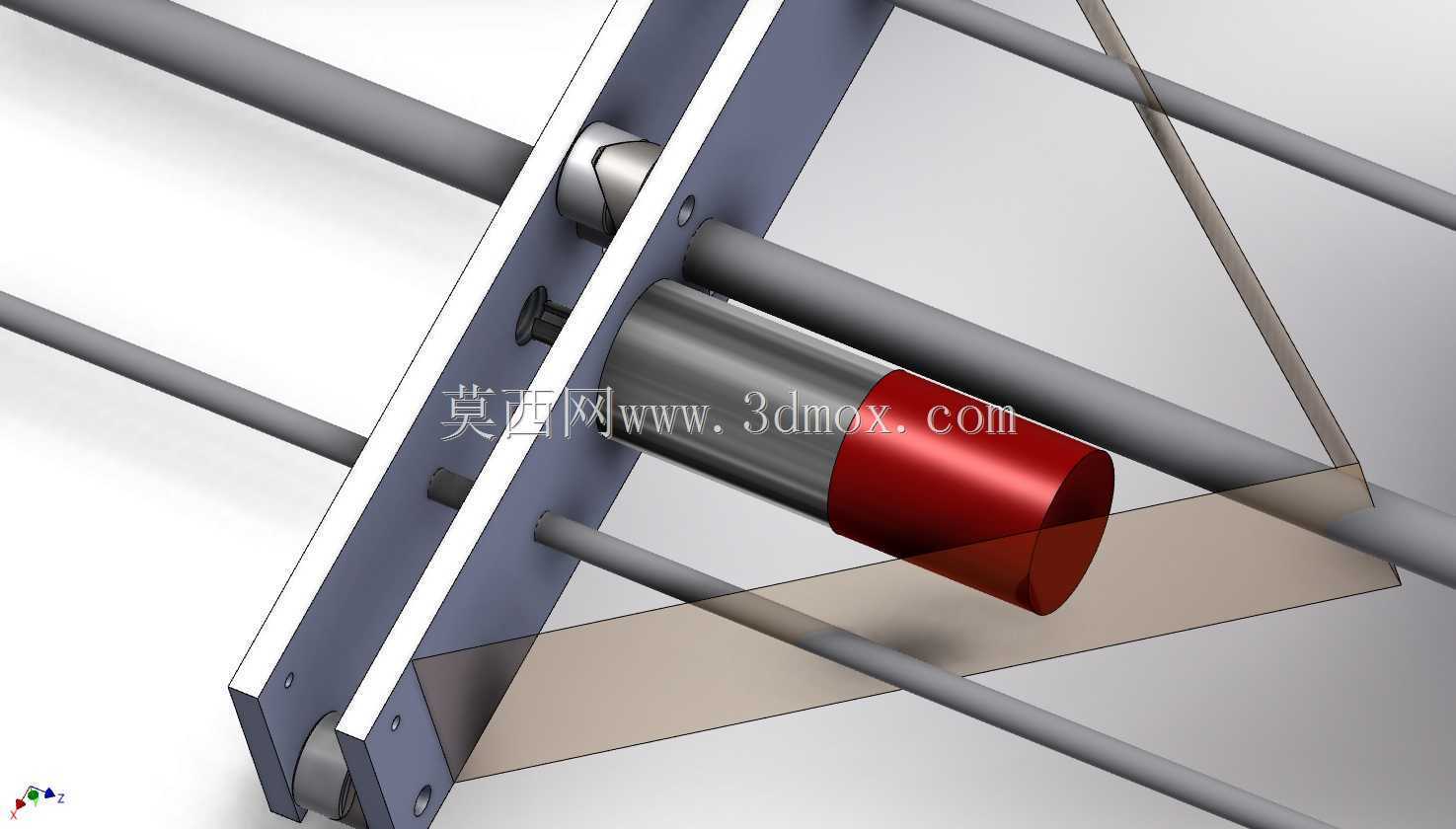

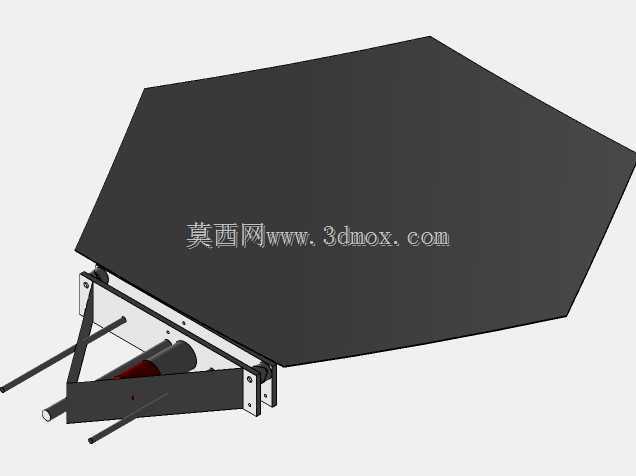

  外形边界方面,主体采用近似矩形安装板加圆柱传动段的组合,适合嵌入两块平行面板之间。安装板上预留了电机固定位、齿轮箱支撑位和导向件连接位,外围不需要复杂支架即可完成原型装配。轴向长度主要由电机段、行星齿轮段、弹簧压缩行程和螺杆伸出长度决定;径向尺寸则受齿轮外径、弹簧直径和螺杆规格约束。实际布置时,需要在面板外侧保留螺杆进入空间,并在驱动端预留电机或气动接头的安装与维护距离。

  在应用层面,这类机构可作为自动拧紧单元的末端执行器,也可用于实验设备、夹具模块和轻型装配线上的螺纹连接工位。它特别适合螺钉需要横向或倒置送入的场景,因为弹簧顶推能够抵消重力方向变化带来的贴合不稳定问题。若进入量产设计,还应在螺杆前端增加导向锥段,在面板螺孔处设置倒角,并对弹簧刚度进行校核:刚度过高会使螺纹承受过大轴向载荷,刚度过低则无法保证螺杆稳定压入。

  模型对工程人员的价值在于完整呈现了传动链与动作逻辑,而不是孤立展示单个齿轮箱。通过剖视图可以检查行星轮与中心轮的啮合间隙、弹簧压缩后的极限位置、螺杆退出时的安全距离以及安装板与外部面板的连接方式。对于需要改造自动送钉、盲孔拧紧或紧凑空间螺纹装配方案的设计人员,该结构提供了一种将减速、进给和柔性顶推集成到同一轴系中的参考路径。
