超重型牧野T1基座方箱工装治具

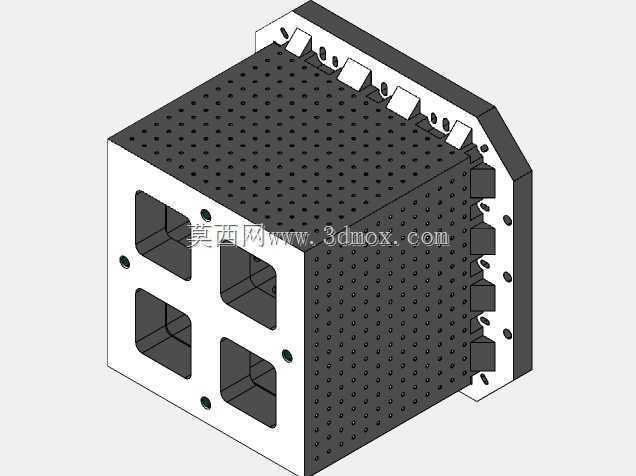

　　这套方箱类工装基座在重型卧式加工中心、大型五面铣削产线里承担工件承载与工位转接的核心作用，现场常把它作为机床工作台面的延伸基准，用来装夹大型箱体件、工程机械结构件、风电法兰类待加工坯料，一次装夹就能完成多个立面、端面的铣削、钻孔、镗孔工序，省去反复找正、重复拆装工件的辅助工时。从结构布局来看，主体采用厚壁箱体焊接后整体去应力处理，六面做精加工，正面预留四个大尺寸中空避让窗口，既给刀具伸入工件内侧加工留出走刀空间，也大幅降低了工装自身的整体重量，避免实心块体过重超出机床工作台的额定承载上限。箱体的顶面、侧立面全域阵列排布标准定位螺孔与销孔，孔位间距按照通用工装孔系模数设计，可直接搭配T型槽螺栓、定位销、压紧压板快速固定不同外形的工件，

　　也能直接拼接转角支座、加高角板、十字定位柱这类扩展附件，把单一方箱拓展成多工位组合工装系统。后侧的安装法兰边做了加厚凸台设计，法兰面上的连接孔位完全匹配牧野T1系列机床工作台的接口尺寸，安装时法兰端面与工作台面贴合，通过内六角螺栓锁紧后，整体刚性足以承受大切深铣削带来的交变切削力，粗加工时不会出现基座颤振、工件移位的问题。设计阶段首先校核的是基座的静刚度与负载边界：箱体壁厚选取时兼顾了抗弯曲变形能力和自重控制，满负载工况下工作台面的平面度变形量控制在微米级，满足精密加工的基准精度要求；所有阵列孔的孔位公差、螺纹深度都做了统一规范，现场操作人员不用反复核对孔位参数，就能快速匹配标准夹具元件。四个正面窗口的边缘做了倒角加强处理，

　　窗口周边的壁厚局部加厚，避免大负载装夹时窗口位置出现应力集中导致箱体变形；箱体内部布置有交错加强筋板，筋板走向顺着切削力的主要传导方向，把工件装夹力、切削冲击力直接传导到机床工作台面，不会在箱体内部形成应力悬空区。实际产线应用里，这类方箱基座既可以单台独立使用，装夹超长结构件时也可以多台并排拼接，拼接后通过侧面定位销保证相邻方箱的台面等高、孔系对齐，形成大尺寸组合工装平台。和传统铸铁平板工装相比，这种带全域孔系的方箱不需要在台面上额外开槽，夹具安装位置可以随工件外形任意调整，换产时只需要更换对应压块、定位件，不用重新制作整套工装，特别适合多品种、小批量的重型机械加工车间。建模过程中所有配合面、

　　安装孔位都按照实际加工公差做了参数化关联，法兰连接孔、阵列螺纹孔的位置可以根据不同机床工作台接口快速调整，箱体窗口尺寸、整体高度也能适配不同加工行程的设备做参数变更，结构细节里的倒角、退刀槽、螺栓过孔间隙都完全符合实际机加工艺要求，没有出现无法落地加工的虚设结构，整套结构从承载逻辑、安装边界到扩展兼容性都完全贴合重型机加工装的实际使用需求。
