四发宽体民用客运喷气式客机

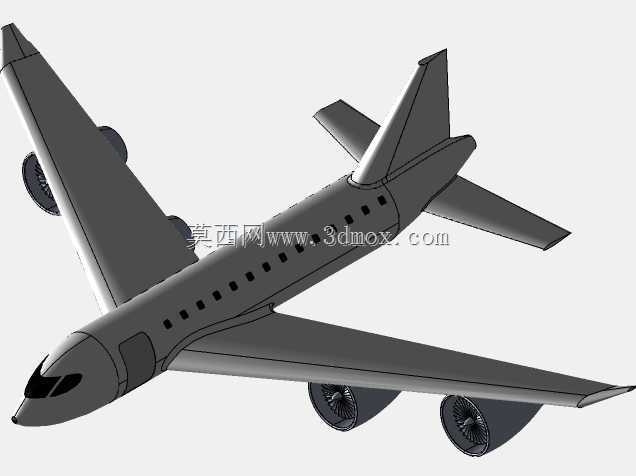

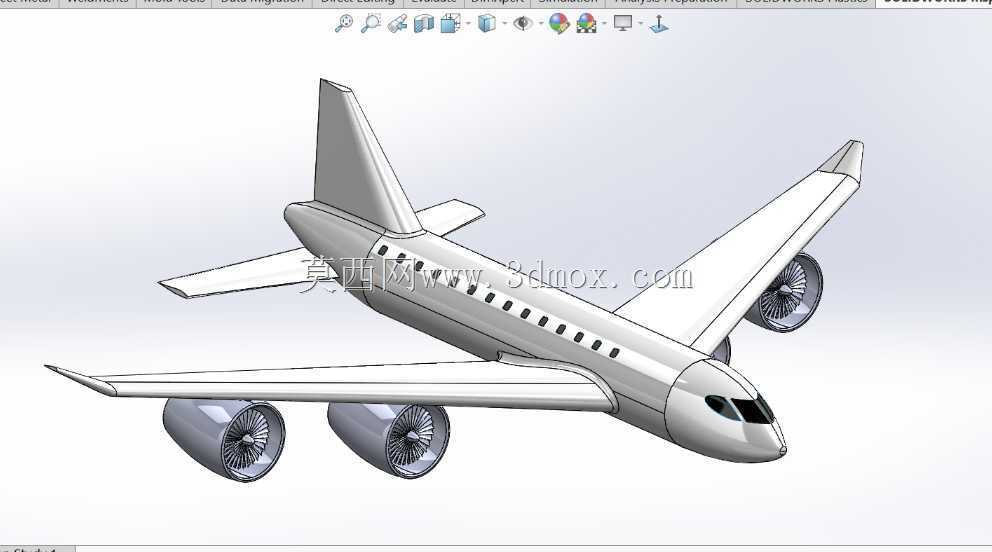

　　这套客机三维数模采用整机一体化的曲面建模思路完成，机身主体为变截面流线型旋成体结构，从机头雷达罩段开始，截面沿航向逐步扩张，至客舱中部达到最大直径，之后向机尾方向平滑收窄，末端对接尾椎结构，整条机身纵轴曲线连续无硬拐点，曲面曲率过渡均匀，既符合亚音速飞行的减阻设计逻辑，也为后续内部舱室布局预留了完整的封闭空间。机头位置设置了多块分体式风挡玻璃轮廓，驾驶舱区域的曲面倾角按照实际客机视界要求做了倾斜处理，机头下方的雷达罩曲面单独分件，和机身蒙皮之间预留了合理的分模对接边界。客舱段沿机身两侧等距排布了连续的椭圆形舷窗特征，舷窗间距、开窗高度都参考主流宽体客机的客舱布局比例设置，直观呈现载客飞行的舱段特征。机翼采用下单翼布局，

　　机翼根段从机身下部两侧向外延伸，翼型沿展向逐步变薄，翼尖位置做了小幅上翘的修型处理，机翼后缘预留了襟翼、副翼的分区轮廓，没有和主翼面做成完全合并的死特征，方便后续做机构运动仿真时拆分活动舵面。四台大涵道比涡扇发动机通过吊舱挂架分别吊装在两侧机翼下方，每侧机翼前后各布置一台，发动机短舱为回转体流线造型，前端进气口、后端尾喷口的轮廓都做了写实还原，短舱内部还做出了风扇叶片的层级特征，挂架和机翼下表面、发动机短舱顶部的对接面完全贴合，没有出现曲面穿插错位。尾翼部分由垂直尾翼和左右两块水平尾翼组成，垂尾从机尾上表面垂直向上延伸，后缘预留方向舵轮廓，平尾从机尾两侧向后伸展，后缘预留升降舵轮廓，整套尾翼的翼型厚度、

　　后掠角度都和主翼的设计风格保持统一。起落架部分虽然在当前展示视角下做了简化收放状态处理，但机身、机翼下方对应的起落架舱安装位都预留了平整的对接平面，后续拓展起落架收放机构时不需要大幅修改主曲面。从实际应用场景来看，这类客机数模首先可以用于航空科普展陈的交互演示，在展厅触控屏、虚拟仿真教学课件里作为整机展示载体，剖切之后可以直接演示客舱座位排布、货舱装载位置、发动机吊挂位置这些基础布局；也可以作为航空类院校机械专业、飞行器设计专业的曲面建模教学案例，用来讲解大尺寸连续曲面建模、多部件装配约束、整机空间干涉检查的实操方法；玩具开发领域也可以直接基于该数模做等比例缩放，衍生出拼装航模、静态摆件、儿童玩具飞机的外形结构，

　　缩放过程中整机长宽高比例不会出现失真。做整机布局校核时，数模的所有外轮廓边界都清晰可控，机身长度、翼展、垂尾高度之间的比例符合常规四发宽体客机的尺寸区间，机翼和发动机吊舱之间的安全间隙、尾翼和机身尾部的对接位置都经过空间校验，不存在部件之间的运动干涉。建模过程中没有做过度的细碎特征堆砌，蒙皮表面保持了干净的连续曲面，既保证了外观展示的流畅度，也给后续做气动外形初步分析、3D打印实体手板留出了足够的模型简化空间，不需要反复修补破面就能导出用于打印的网格文件。针对不同使用场景，使用者既可以直接用整机数模做外观渲染，输出不同涂装方案的展示效果图，也可以按机身、机翼、尾翼、发动机、挂架几个大模块拆分零件，单独出零件工程图，做小比例模型的分件开模参考，拆分后的每个零件都保留了完整的装配基准面，重新组装时可以快速对齐定位，不会出现装配错位。
