长航时固定翼概念无人机结构设计

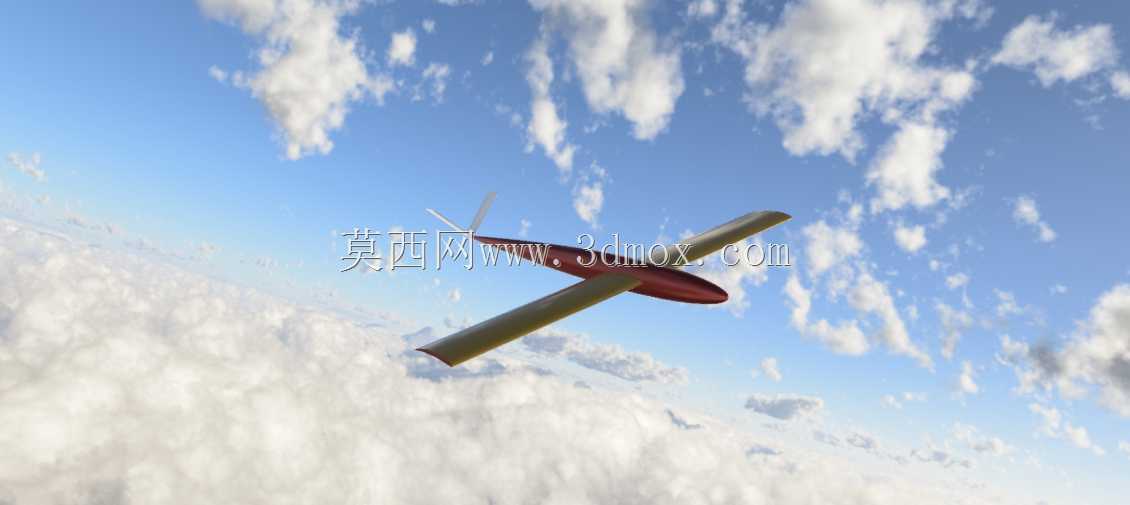

　　这套固定翼无人机的三维结构方案，面向低空测绘、边界巡检、农林航测与小范围应急侦察场景搭建，整机采用大展弦比平直翼搭配细长流线型 fuselage 的布局，没有采用多旋翼垂直起降构型，核心设计取向是优先保障巡航阶段的升阻比，拉长单次任务的留空时间。从外场实际使用逻辑来看，这类固定翼平台不需要像多旋翼那样持续消耗动力抵消重力，机翼在平飞阶段全程提供升力，动力单元仅需克服空气阻力，在搭载轻量化可见光相机或者小型测绘传感器的工况下，巡航效率远高于同起飞重量的多旋翼设备。

　　建模过程中首先敲定的是机翼与机身的融合过渡段：常规上单翼无人机如果直接把机翼贴合在机身上表面，翼根位置会出现突兀的直角转折，飞行时这个区域会产生额外的干扰阻力，方案里把翼根和机身的衔接处做了顺滑的曲面融合，既消除了直角台阶带来的气流分离隐患，也顺带在翼根内部留出了整机电装布线、机翼承力梁穿装的空间。机翼本身选用等弦长的平直翼型，没有做复杂的机翼扭转与后掠设计，一方面平直翼在低速巡航状态下升力系数更高，失速速度更低，对起降场地的长度要求更宽松，外场作业时哪怕是平整的乡间土路、压实的草地都能完成滑跑起降；另一方面等弦长机翼的结构加工难度更低，蒙皮、翼肋、翼梁的零件通用性更强，小批量试制阶段不需要为左右机翼单独开多套模具，制造成本可控。

　　机身部分采用细长旋成体构型，头部做圆润的椭球形整流，从机头向后平滑收窄至尾段，这种截面沿轴向渐变的设计，能让迎面来流顺着机身表面顺畅流向尾翼区域，避免机身截面突变引发的紊流干扰尾翼舵效。机头预留的载荷舱空间，可根据任务需求换装不同的任务模块：执行航测任务时可以安装正射测绘相机与减震云台，执行管线巡检任务时可以换装红外热成像模组，舱内的安装基准面做了统一的螺孔定位设计，更换载荷时不需要重新打磨调整机身配重，仅需按照载荷重量对应调整电池仓内配重块的位置，就能把整机重心控制在机翼气动焦点前方的合理区间，保障飞行姿态的静稳定性。

　　尾翼部分没有采用复杂的V尾布局，而是选用常规的垂直尾翼搭配后置推进螺旋桨的设计，动力单元布置在机身尾部，螺旋桨旋转平面位于垂尾后方，这种布局的优势非常明显：机头位置没有螺旋桨遮挡，任务相机的拍摄视角全程无遮挡，不会出现螺旋桨桨叶入镜破坏测绘影像的问题；同时动力后置之后，整机的最大截面位置自然向后偏移，和机翼所在的机身中部区域错开，设备舱、电池舱可以集中布置在重心附近，飞控板、GPS模块、数传天线这些电装部件都能布置在电磁屏蔽条件更好的机身中段，远离尾部动力电机的电磁干扰源。垂尾的高度和方向舵面积按照低速飞行的航向稳定性要求匹配，垂尾面积足够保障侧风起降阶段的航向保持能力，方向舵的舵面偏角预留了足够的操纵余量，遇到低空突发紊流时，飞控输出舵量就能快速修正航向偏差。

　　从安装边界与尺寸约束来看，整机翼展控制在单人可徒手搬运的范围内，机翼设计为可快速拆卸的对接结构，翼梁和机身对接处采用定位销加锁紧卡扣的形式，外场作业时两名操作人员不需要借助工具，三分钟内就能完成机翼和机身的组装或者拆解，拆解之后的所有部件可以直接放入常规的SUV后备箱转运，不需要专用的大型运输拖车。机身底部的滑橇/起落架安装位做了加强嵌件，滑跑起降时的冲击载荷会通过起落架支柱直接传递到机身内部的承力隔框，不会让薄蒙皮直接承受着陆冲击。机翼上的副翼舵面、尾翼上的升降舵与方向舵，都预留了标准舵机的安装槽位，舵机摇臂的转动行程在建模阶段就做了运动干涉校验，舵面偏转至最大角度时不会和周边的蒙皮、结构件发生磕碰。整机的布线通道沿机身纵轴预留了贯通的走线槽，动力线、信号线分槽布置，避免动力线的电流脉冲干扰飞控的传感器采样。这套构型在建模阶段就同步校验了不同挂载重量下的重心包线，哪怕搭载满重载荷与满容量电池，重心偏移量也不会超出气动设计允许的范围，能够适配长距离自主航线飞行的任务需求。
