外转子无刷直流电机推进原型结构

　　这款外转子结构的无刷直流动力单元，最初面向小型推进系统的动力输出需求开发，可适配小型水面无人艇、多旋翼无人机、小型地面移动机器人等需要紧凑动力源的场景，作为核心动力输出部件完成电能到旋转机械能的转换，相比同功率等级的有刷电机，它省去了碳刷与换向器的滑动接触结构，运行过程中不存在换向火花与机械磨损问题，能在长时间连续运行工况下保持稳定的动力输出，大幅降低日常维护的频次。

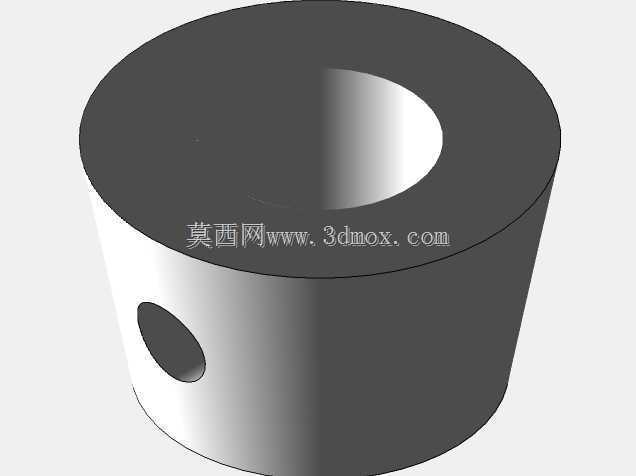

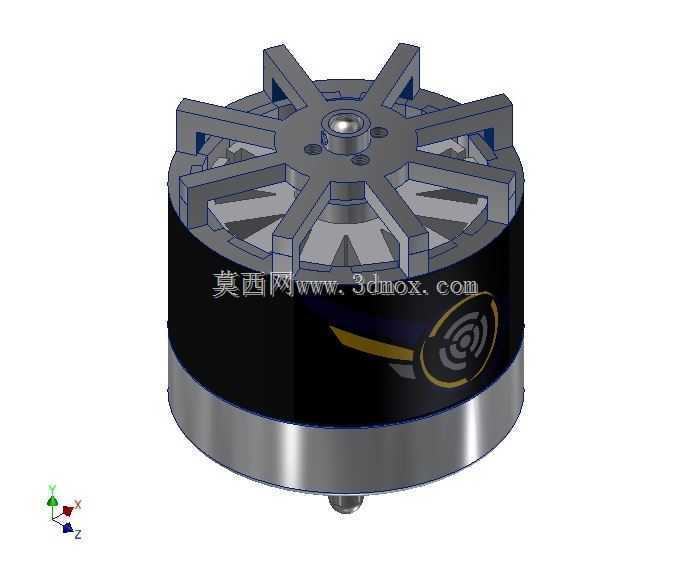

　　从结构设计逻辑来看，它采用外转子布置方案，将永磁体贴装在旋转的外壳内壁，定子绕组固定在中心基座上，这种布局能在相同的外径尺寸下获得更大的转动惯量，运行时转速波动更小，同时转子外壳直接作为动力输出接口，可直接安装螺旋桨、驱动轮等负载，省去了额外的传动连接结构，进一步压缩动力单元的轴向尺寸。顶部的星型支撑结构并非单纯的装饰设计，八条径向延伸的支撑筋既承担了上端盖的结构加强作用，避免转子高速旋转时外壳受离心力作用发生形变，同时筋条之间的镂空区域形成了连续的通风流道，当转子旋转时，气流可顺着镂空缝隙进入电机内部，带走绕组与铁芯工作时产生的热量，不需要额外加装散热风扇就能满足持续运行的散热需求。

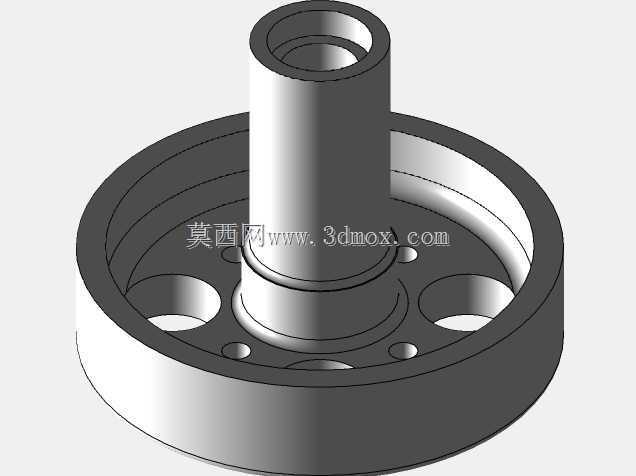

　　安装边界方面，底部的中心输出轴采用标准的圆轴定位设计，轴径适配常用的螺旋桨夹、联轴器安装尺寸，定子基座上预留的三个安装孔呈圆周均布，可直接通过螺栓固定在设备的安装支架上，安装孔的位置度公差控制在0.02mm以内，能保证转子旋转时的同轴度要求，降低高速运转时的振动量。整体外壳的圆柱面做了阳极氧化处理，既提升了表面的耐磨性能，也能在潮湿、多尘的户外使用场景下避免外壳锈蚀，适配复杂的作业环境。

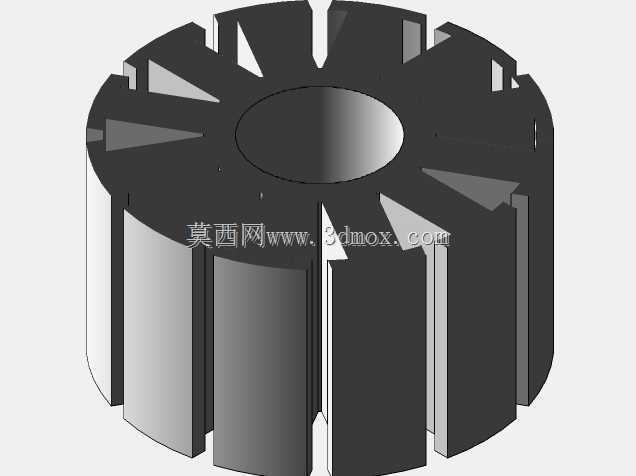

　　绕组设计上采用了集中式绕组排布方案，相比分布式绕组，这种结构的绕组端部更短，铜损更低，能在有限的定子槽空间内提升槽满率，相同电流输入下能获得更高的扭矩输出。定子铁芯采用叠压硅钢片结构，片间做绝缘处理，可有效降低高频交变磁场下的涡流损耗，提升电机的能量转换效率。转子磁钢采用表贴式安装，磁钢的形状做了优化的气隙匹配设计，能让气隙磁场的波形更接近正弦波，降低转矩脉动，让动力输出更平顺，减少运行时的电磁噪音。

　　在实际选型适配时，需要注意它的输出轴径向负载上限，由于外转子结构的轴承布置在中心定子座上，悬臂式的输出轴不适合承受过大的径向载荷，如果用于需要皮带传动、齿轮侧驱的场景，需要额外加装支撑轴承分担径向力，避免轴承过早磨损。顶部的支撑筋在安装时不能被其他部件遮挡，否则会阻断散热风道，导致电机内部温度过高，影响绕组绝缘寿命。如果用于水下推进场景，还需要在端盖接缝处、出线口位置额外做静密封处理，现有结构的接缝精度可以满足加装密封圈的尺寸要求，不需要额外加工密封槽。

　　从三维建模的角度来看，这个模型完整还原了电机的各个装配层级，从转子外壳、磁钢排布、定子铁芯、绕组、轴承、输出轴到上端盖的支撑结构，各个零件的配合公差都按照实际加工要求做了预留，可直接用于设备整体的装配干涉检查，也能作为同类型电机设计的参考基准，帮助结构工程师快速完成动力单元的布局匹配，减少重复建模的工作量。在做整机装配仿真时，可直接将这个模型导入装配体，匹配安装孔位与输出轴的对接尺寸，验证动力单元与周边结构件的间隙是否合理，避免后续加工组装时出现干涉问题。
