Pixhawk6C多旋翼无人机飞行控制器结构

　　该结构围绕小型多旋翼、垂直起降固定翼以及轻型无人平台的航电集成需求展开，核心对象是一块承担姿态解算、传感器融合、执行机构输出和外设接入的飞行控制器。与普通消费级控制板不同，这类设备在整机中处于控制链路的中心位置，既要接收遥控、数传、GPS、磁罗盘、空速计等外部信息，也要向电调、舵机、灯光或任务载荷输出稳定指令，因此结构设计不能只关注电路板本身，还要考虑装机后的空间占用、接插件方向、减振姿态、维护可达性和电磁干扰边界。

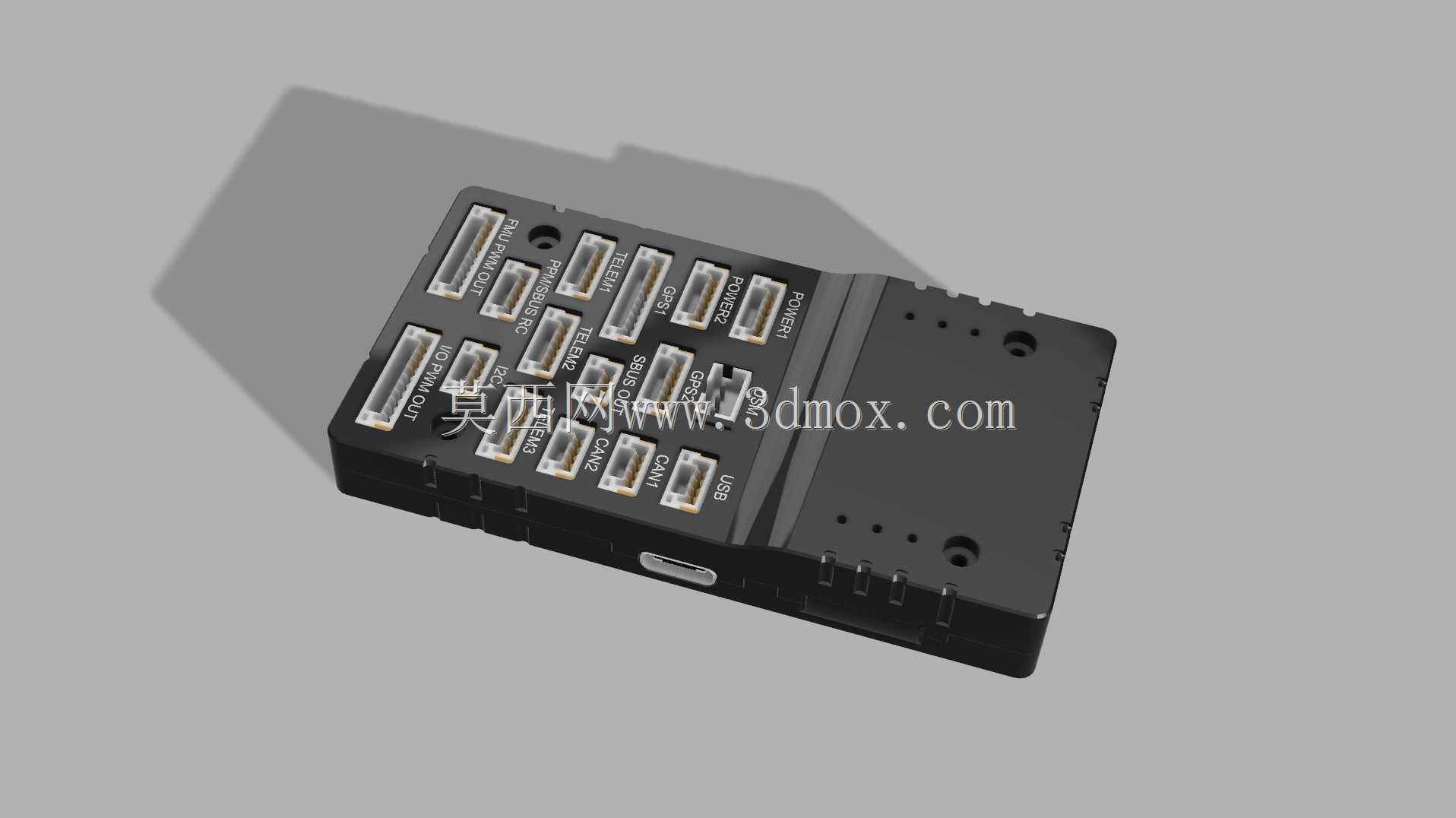

　　从外形上看，控制器主体采用近似长方体的模块化布局，一侧集中布置多组外设接口，另一侧为较封闭的壳体区域，用于容纳主控、惯性测量单元、电源管理相关元件及固定结构。接口端采用密集但分区明确的排列方式，不同功能端口沿板面有序分布，便于线束在装机时按信号类型分组整理。对于机架内部空间紧张的多旋翼设备，这种布局能够减少线束交叉，使电机信号、电源输入、遥测通信和调试接口在同一侧完成连接，装配人员不需要翻转控制器即可确认大部分插头状态。

　　实际应用中，飞控通常安装在无人机重心附近，并通过减振件与机架隔离。模型在壳体上预留的安装孔、凸台和边界轮廓，可直接用于校核减振柱间距、螺钉规格以及与上层GPS模块、分电板、图传设备的相对位置。安装面并非单纯装饰平面，孔位分布需要兼顾抗振和拆装，若孔距过小，减振柱变形时容易相互干涉；若孔位过于靠近边缘，壳体在螺钉预紧后又可能产生局部应力。该结构将固定点布置在壳体受力较稳定的区域，并在接口侧保留插拔空间，适合在紧凑机舱内进行三维干涉检查。

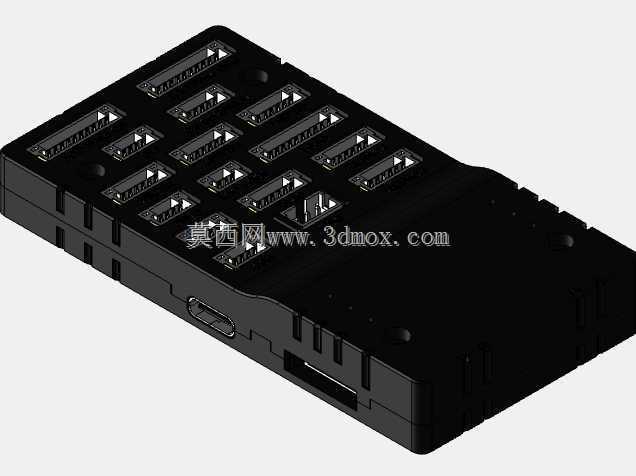

　　接口设计体现了飞控产品的工程化思路。多组矩形连接器沿端部排列，能够对应主电源、电机输出、通用串口、GPS、遥控接收、调试通信等不同链路。连接器外侧保留了手指和插头壳体的操作空间，避免装机后被机架管臂、绑带或侧板遮挡。对于需要外场维护的无人机，接口方向比单纯缩小体积更重要；如果插头朝向不合理，即使控制器体积很小，也会造成线束弯折半径不足、检修时必须拆除周边设备的问题。该模型将主要连接面集中暴露，有利于在数字样机阶段同步规划线束走向和扎带固定点。

　　壳体侧面的开孔、槽位和局部台阶反映了内部电路板与外部结构的配合关系。部分开孔用于状态指示、按键或调试访问，部分台阶则用于上下壳定位、连接器避让和内部堆叠。飞控内部的惯性测量元件对振动、温度和安装刚性敏感，因此外壳不能做成完全孤立的薄盒，而需要在保护电路板、控制重量和提供稳定安装基准之间取得平衡。较封闭的一侧可以降低气流直吹和外部光线对元件的影响，同时为内部模块提供连续的支撑边界。

　　在无人直升机、复合翼无人机或教学实验平台中，这类控制器还会与电源模块、减震架、航灯、空速管、数传电台和任务计算机协同布置。三维结构的价值在于把这些原本分散的系统关系提前暴露出来：控制器高度是否会顶到机身上盖，接口插头是否与碳管夹座冲突，USB调试口在整机装配后是否仍可接入，线束从飞控到电调是否留有足够弯曲余量，都可以在模型中直接判断。对于结构工程师而言，飞控不是一个抽象的电子元件，而是一个带有真实插头、螺钉、孔位和维护空间的机电部件。

　　该模型的外形边界适合纳入整机详细设计阶段使用。设计人员可以依据壳体轮廓建立安装支座，依据孔位生成减振垫阵列，依据接口位置绘制线束通道，也可以把它作为航电舱布置校核的基准件。通过在装配环境中旋转和剖切，可以检查控制器背面与分电板之间的安全间隙、侧面开关与机身侧板的距离，以及顶部是否预留磁罗盘或GPS模块的安装空间。

　　从功能特性上看，这类飞控的多接口配置使其不局限于单一机型。多旋翼平台重视多路电机信号和冗余传感器接入，固定翼平台则需要舵机输出、空速测量和通信链路扩展；同一控制器通过不同端口分配和线束配置，可适应多种飞行器架构。结构上采用统一壳体和集中接口，也有利于整机厂在不同型号之间复用安装支架、减振方案和检修流程。

　　建模时需要特别关注接插件的实际包络，而不能仅绘制电路板矩形轮廓。插头插入后会在控制器外侧增加长度，线束弯折还会进一步占用空间；若数字样机中忽略这些细节，现场装配时常出现插头顶住舱壁、线束拉紧后飞控被拽动、防水胶套无法复位等问题。该模型把端口外形、壳体凸台和安装孔位一并表达，能够帮助设计者在结构冻结前发现这些隐患。

　　总体来看，该飞行控制器结构以紧凑长方体为安装主体，以密集侧向接口为装配核心，以孔位和壳体台阶作为整机集成边界。它适用于无人机航电舱布局、飞控减振安装、线束通道设计、外设接口校核以及教学演示等场景，能够让结构设计人员在不拆解实物的情况下理解飞控的安装关系、维护方向和空间约束，从而减少样机阶段的干涉返工。
