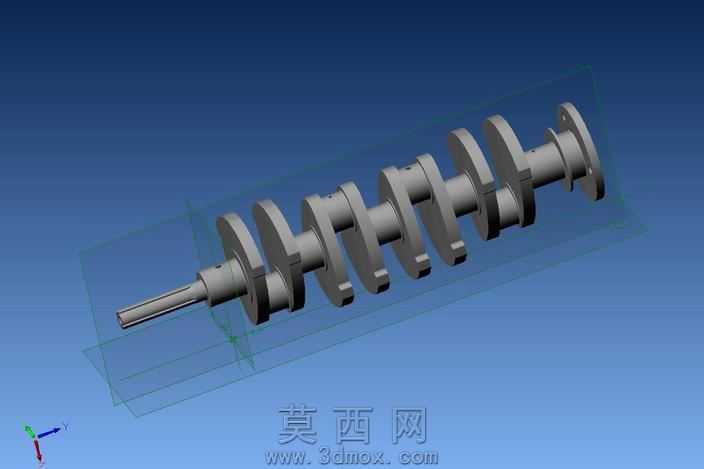

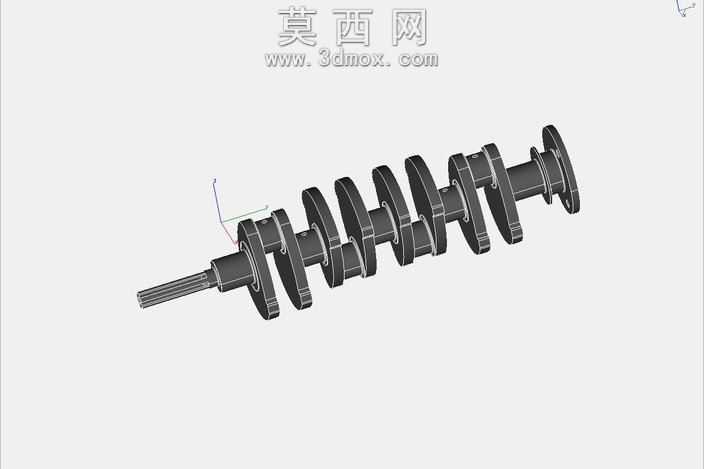

本作品为改进型克罗斯利曲轴的三维建模设计,整体建模过程严格遵循机械设计规范,在三维建模软件中通过草图绘制、特征拉伸、旋转切除、阵列等核心操作完成全结构构建,首先依据曲轴的传动受力参数确定各主轴颈、连杆轴颈的直径与轴向间距,绘制主轴的中心回转草图,通过旋转凸台特征生成曲轴的基础回转基体,保证各轴段的同轴度公差符合动力传动零件的精度要求。针对克罗斯利曲轴的多曲拐结构,建模时逐一确定每个曲拐的偏心距与相位角,通过拉伸凸台生成曲拐的连接臂结构,再对各轴颈与曲拐的连接位置做圆角过渡处理,避免应力集中问题,同时匹配使用川崎连杆的安装尺寸,调整平衡配重块的厚度与轮廓,相比传统克罗斯利曲轴,本次设计允许配置更厚的平衡结构,有效抵消曲轴高速运转时的往复惯性力与旋转离心力,大幅提升曲轴整体的结构强度与运转稳定性。材质渲染阶段,为曲轴整体赋予合金钢材质,调整金属材质的粗糙度、反光度参数,还原锻钢曲轴的真实金属质感,对各轴颈的配合面做单独的材质细化,模拟精加工后的光滑表面效果,平衡块与曲拐连接位置保留锻造成型的质感区分,让渲染效果更贴近实际工业零件的视觉表现。结构设计上,曲轴输入端设计有花键轴段,用于连接动力输入部件,输出端设置法兰连接结构,用于对接动力输出端的传动组件,各主轴颈位置预留润滑通道的建模空间,满足实际运转时的压力润滑需求,所有曲拐的相位排布严格按照四缸动力输出的点火间隔设置,保证动力输出的平顺性。建模完成后通过软件的干涉检查功能,验证曲轴各结构与配套连杆安装时不存在运动干涉,对配重块的质心位置做配重校核,确保曲轴运转时的动平衡性能达标,整体模型结构完整,尺寸参数符合动力系统零件的设计要求,可用于动力系统的结构演示、装配模拟以及相关零部件的设计参考。
