土耳其马尔马拉1探空火箭结构造型

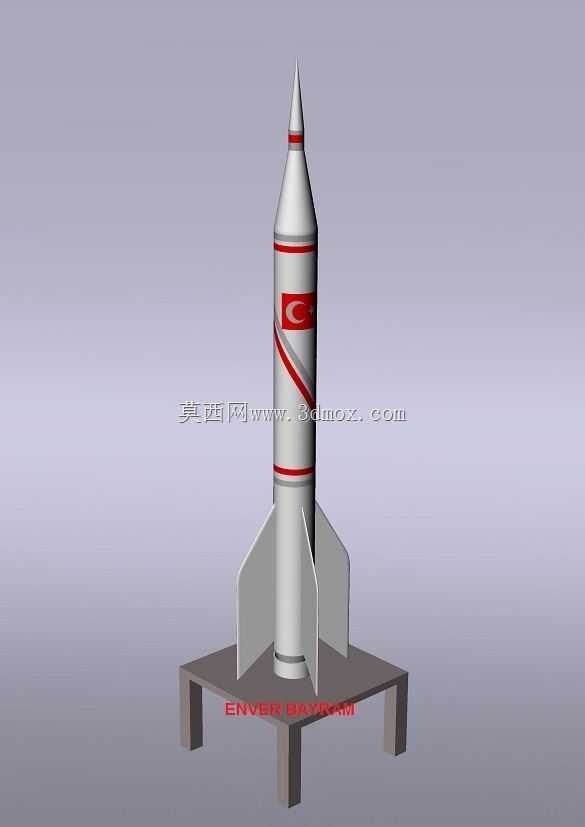

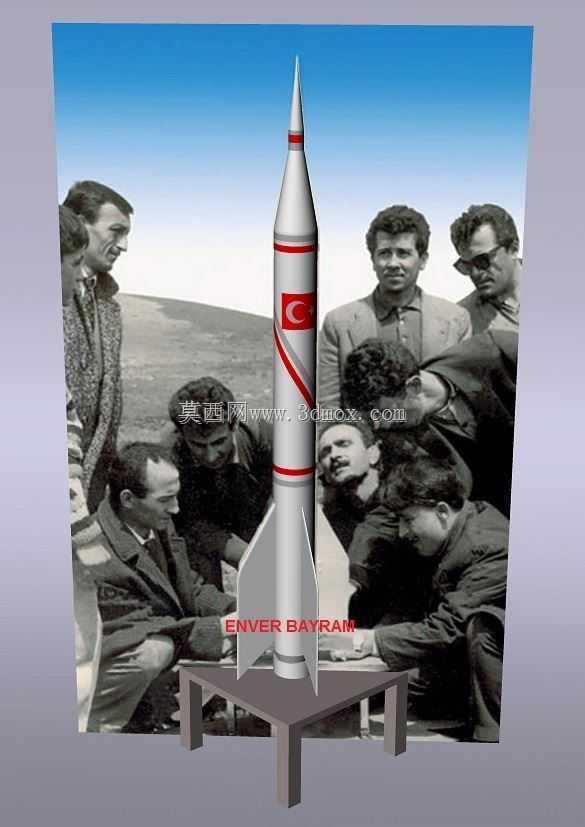

　　该箭体造型采用细长旋成体布局，整体围绕小型探空火箭的气动与展示需求展开。箭身主体为等直径圆柱段，直径控制在10cm量级，总高约150cm，长细比约15:1，这种比例能够在低速展示与亚音速飞行假定条件下兼顾迎风阻力与内部装载空间。头部采用收敛锥形整流罩，锥段平滑过渡至圆柱箭体，避免型面突变带来的气流分离；锥尖保留小半径圆弧，既降低尖端应力集中，也符合实体打印或机加工时的工艺圆角要求。

　　箭体外部设置多道环形红色饰带，除视觉标识作用外，在结构分区上可对应舱段对接位置，便于将头锥、仪器舱、动力舱、尾段拆分为独立模块。舱段之间建议采用止口配合加周向螺钉锁紧，止口长度取直径的0.3至0.5倍，可控制对接同轴度；装配基准选在圆柱外圆面，建模时以回转轴线为全局基准，所有环形特征均围绕该轴线建立，保证后续工程图中径向尺寸能够统一标注。

　　尾部布置四片对称安定面，翼面沿箭体周向90度均布，属于典型尾翼稳定方案。单片尾翼采用后掠梯形平面形状，根弦较长、梢弦较短，翼根直接贴合箭体外壁并向下延伸至尾端附近，可增加安定面与箭体的连接面积。翼型厚度不宜过薄，展示模型可取3至5mm等厚板件，若面向飞行验证，则应沿翼展方向变厚，根部厚度大、梢部厚度小，以承受气动弯矩。尾翼后缘与喷管出口截面保持适当轴向距离，可减少发动机喷流对翼面的热冲击与干涉。

　　箭体下部设置外露喷管与尾座结构。喷管采用收敛锥形轮廓，出口直径小于箭体直径，轴线与箭体回转轴线重合；尾端面可作为竖立放置的支承面，也可与发射导轨或发射台接口对接。若用于静态陈列，底部可增加小直径定位凸台，与展台沉孔配合，防止侧向倾倒；若用于教学发射实验，则需在尾段保留导轨滑块或导向环安装面，安装面应平行于箭轴，并在两侧对称布置，以降低出筒阶段的偏航力矩。

　　表面标识区域包含旗帜图案与环形色带，建模时不宜直接把涂装作为实体特征处理，较合理的方式是保留光滑圆柱外表面，将图案作为贴花映射到柱面；红色环带则可根据加工方式选择浅凹槽填色或独立薄环件。凹槽深度建议控制在0.3至0.8mm，过深会削弱薄壁舱段刚度，过浅则不利于涂装分界。旗帜所在区域位于圆柱中段，贴花展开时需注意周向包裹造成的拉伸变形，图案中心线应与箭轴平行。

　　从使用场景看，这类结构既可作为航空航天课程中的火箭总体布置教具，也可用于展厅陈列、科普装置外形验证以及小型探空火箭方案的初步外形评审。教具场景下，模型需要突出头锥、舱段、尾翼、喷管之间的装配关系，因此分件边界应清晰；陈列场景下，外表面连续性更重要，可减少螺钉外露；飞行方案验证时，则要进一步核算质心位置，通常质心应位于压心之前，尾翼面积与翼展需根据稳定性裕度调整。

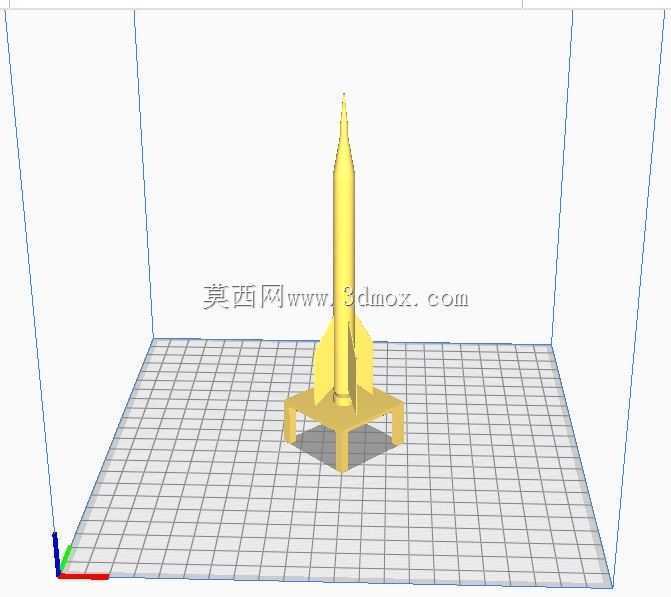

　　结构建模时，头锥与圆柱段的连接适合采用回转特征完成，先绘制半剖面母线，再绕中心轴旋转生成实体；尾翼可先建立单片实体，再通过周向阵列得到四片翼面。阵列前必须确认翼根面与圆柱面完全贴合，避免出现线状缝隙。喷管、尾座和环形饰带均应建立独立参数，如箭体直径、头锥长度、尾翼根弦、翼展、喷管出口直径等，便于在总体方案调整时快速联动。

　　安装边界方面，竖放状态的外包络由最大翼展和底部支承范围决定，箭体本身直径较小，但尾翼会扩大横向占用空间；展台或包装内衬需要按翼尖外圆轮廓开设避让槽。横向放置时，支承点宜选在尾翼前方和前舱段两处，避免直接压在薄翼面上。运输过程中，头锥尖端与尾翼后缘属于易损部位，应设置局部保护块。若后续要扩展为可拆装教学模型，头锥、主舱段、尾段和尾翼可分别成型，其中尾翼采用插槽加定位销连接，装配后再用紧固件锁定，能够兼顾重复拆装与定位精度。
