同轴旋流液体火箭燃料喷射构件

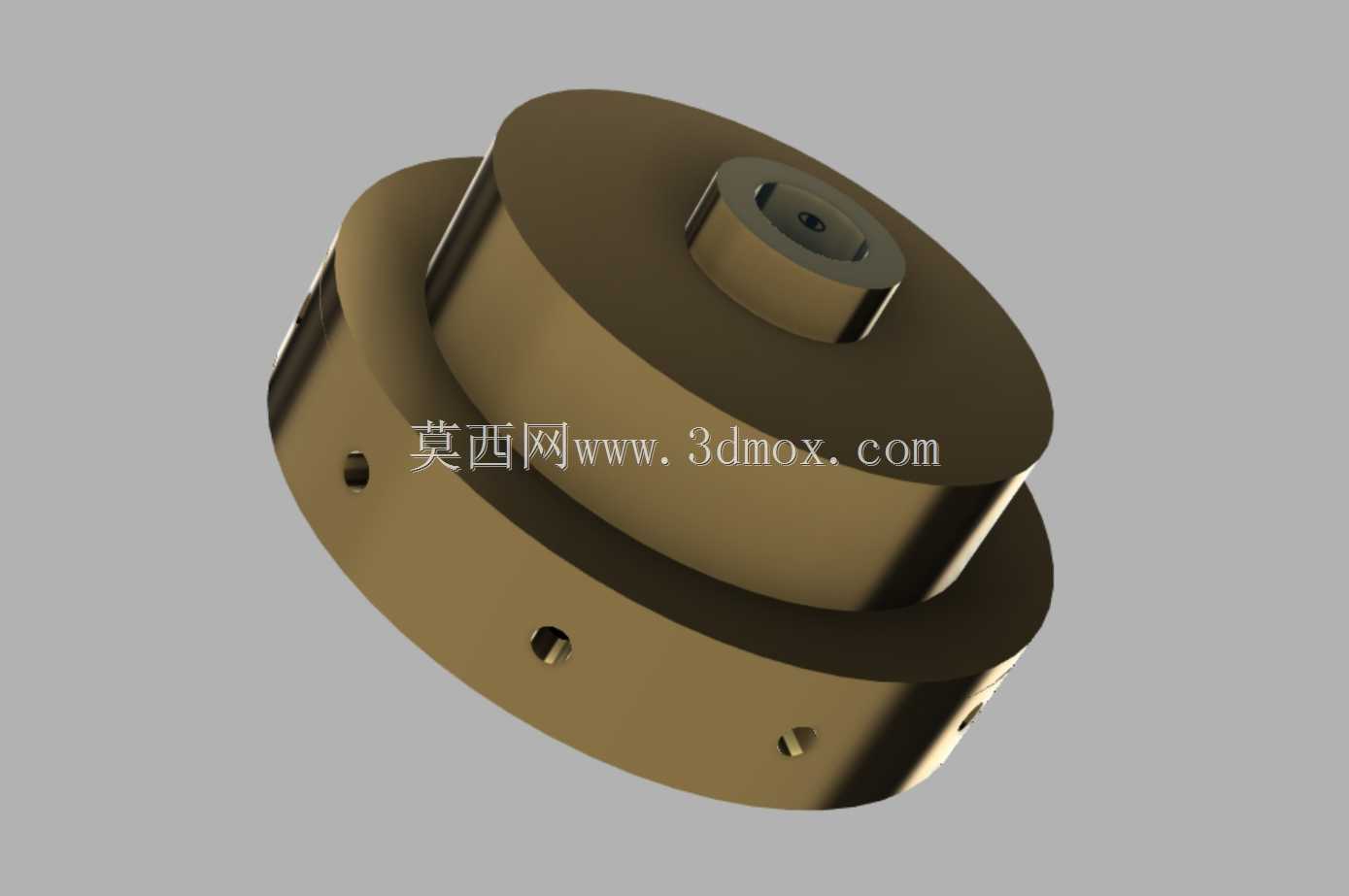

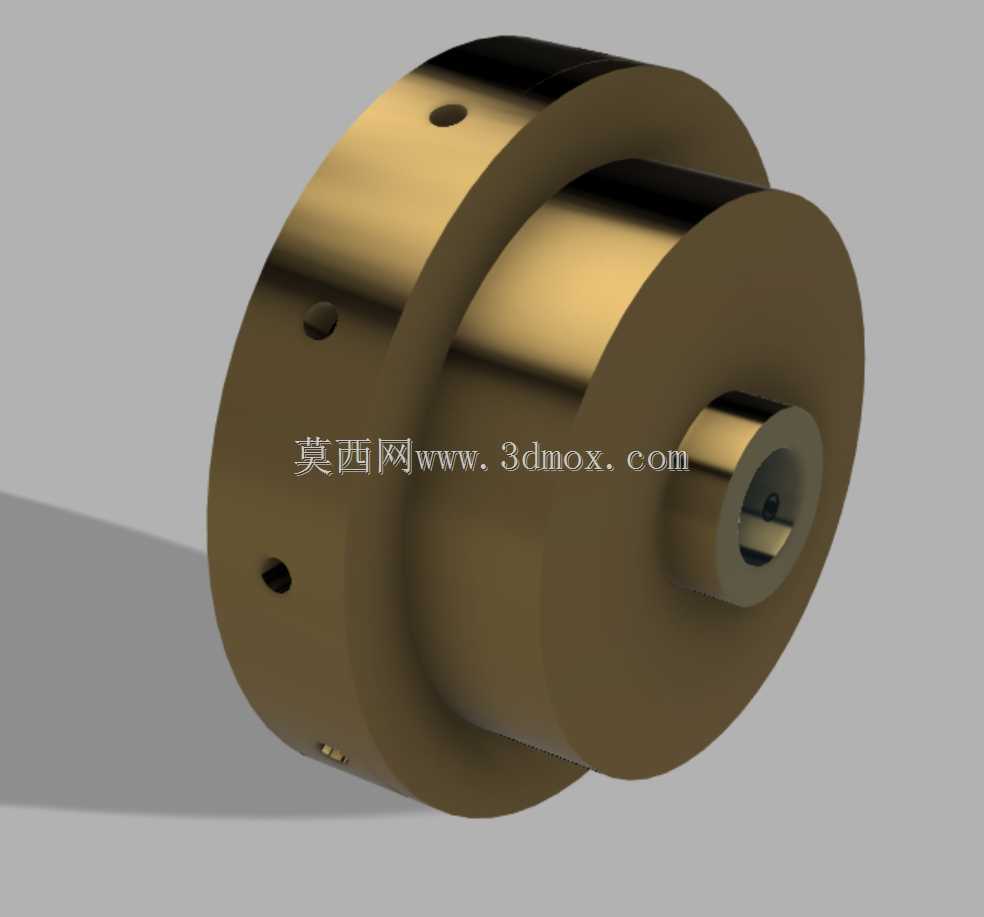

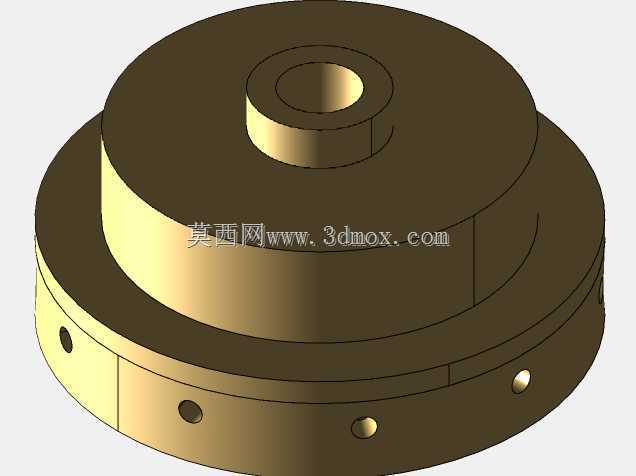

　　这套同轴回转式喷射构件面向液体火箭推进系统的燃烧室前端工况设计，核心作用是将推进剂按预设流道组织后以稳定锥角喷入燃烧腔，完成燃料与氧化剂的初步雾化、掺混，为后续高效燃烧提供均匀的流场入口条件。从整机装配边界来看，构件采用三段阶梯轴的外轮廓布局：大直径法兰段作为安装基准面，周向均布的径向通孔用于穿装紧固螺栓，可直接贴合燃烧室头部安装座实现轴向定位，法兰端面的平面度需控制在密封要求范围内，避免高压推进剂从结合面泄漏；中段圆柱为主体承压段，外径小于法兰安装圆，预留出与燃烧室壳体内壁的配合间隙，装配时可沿轴向顺畅推入安装位，不会与壳体内壁发生刮擦；小直径伸出端为喷嘴对接段，末端同轴嵌套的中心喷口是燃料喷出的最终通道，喷口内孔与外圆保持较高同轴度，保证喷射轴线与燃烧室中心重合，避免射流偏斜冲刷燃烧室壁面。

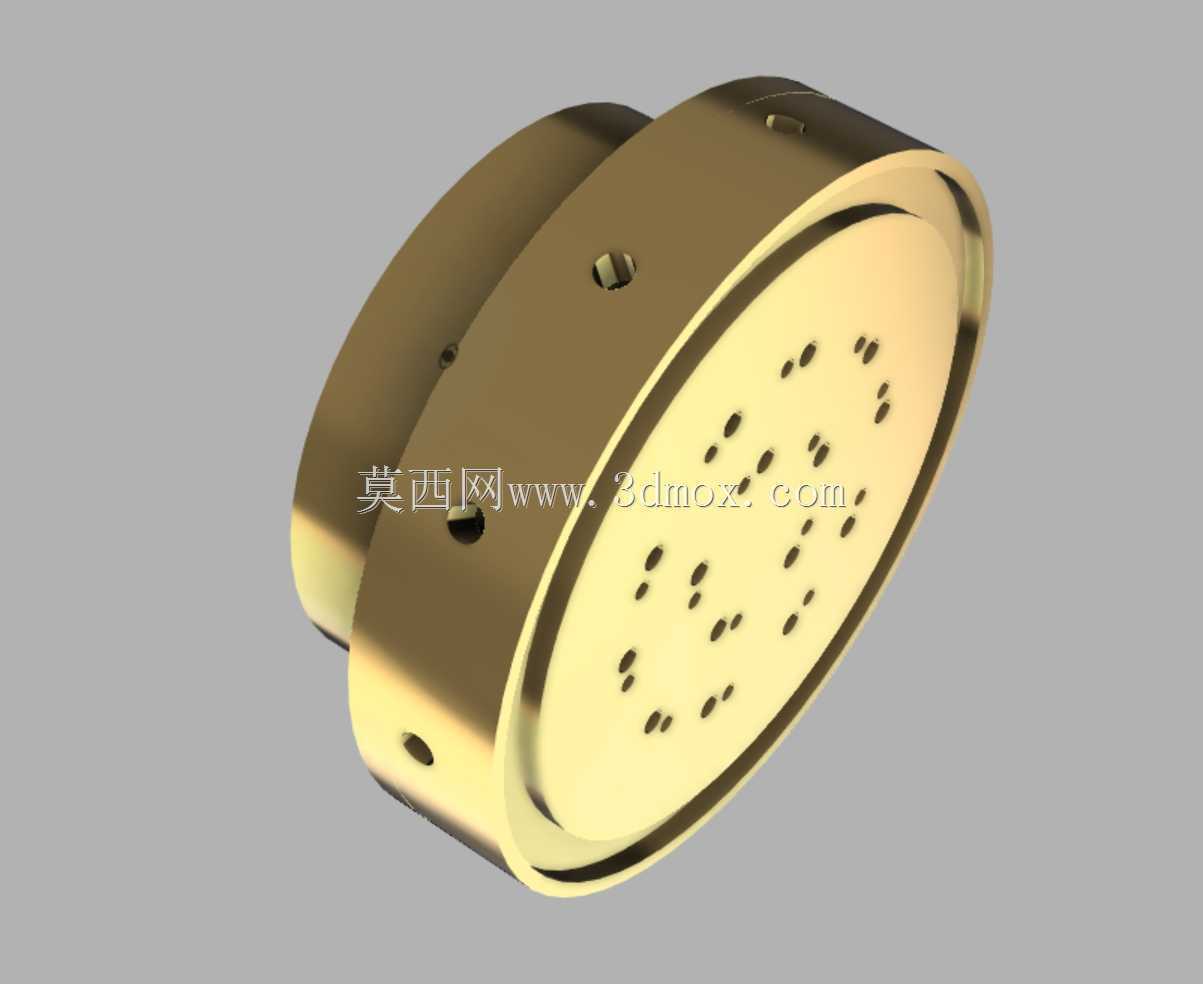

　　设计过程中首先围绕喷射雾化效果展开流道规划：中心通道输送主燃料，外侧环形腔道可输送氧化剂或冷却介质，周向分布的斜向小孔在腔体内形成旋流效应，推进剂流经时产生周向旋转速度，离开喷口后在离心力作用下破碎为细小液滴，大幅提升雾化均匀度，让燃料与氧化剂在燃烧室内快速混合，缩短燃烧准备长度，这对于尺寸受限的火箭燃烧室而言尤为关键。法兰段的径向孔数量与孔径按安装载荷匹配，孔位沿圆周均匀排布，紧固后压紧力可均匀作用在密封面上，不会出现局部应力集中导致的法兰变形；构件所有外棱边均做倒角处理，既去除加工毛刺，也避免装配时划伤密封元件或操作人员。

　　从实际使用场景出发，该喷射构件需要承受推进剂输送的高压与燃烧侧的高温辐射，因此结构壁厚按承压要求做梯度分配：法兰段厚度最大，承担安装压紧与密封承压的双重载荷；中段筒体壁厚兼顾承压能力与整体重量，在满足强度冗余的前提下尽可能降低构件自重，符合航天产品减重设计原则；喷嘴段壁厚较薄，但通过同轴嵌套的加强结构保证喷口刚性，工作时不会因流体压力产生形变，维持喷射参数稳定。建模时所有回转面以同一中心轴线为基准建立关联，周向孔采用圆周阵列特征生成，保证孔位角度等分精度；流道内部的转折处做圆滑过渡，减少流体局部阻力与涡流损耗，避免推进剂在流道内产生滞留区。装配校核阶段需确认构件轴向总长与燃烧室头部安装深度匹配，法兰外圆不超出壳体安装孔径，喷嘴伸出长度不侵入燃烧室内部过多，同时外接管路接口与中心、环形腔道一一对应，杜绝燃料与氧化剂通路接反的装配风险。该构件也可作为小型液体火箭试验台、脉冲推进试验装置的喷射单元使用，为推进剂喷射方案验证提供可靠的结构载体。
