民航客机涡扇动力单元精细结构数模

　　这套航空动力装置数模还原了窄体民航干线客机标配的大涵道比涡扇动力单元核心结构，在航线运维、机务培训、动力系统改装论证场景中，可直接用于拆装流程推演、管路干涉校验、挂点匹配校核工作。整套结构从上至下覆盖顶部附件安装平台、核心机筒体、外部燃油滑油管路、点火线缆组件、安装支耳五大模块，没有做过度的外观简化，每一处管线弯折角度、法兰对接位置、支架固定孔位都按照实际装机尺寸比例搭建。

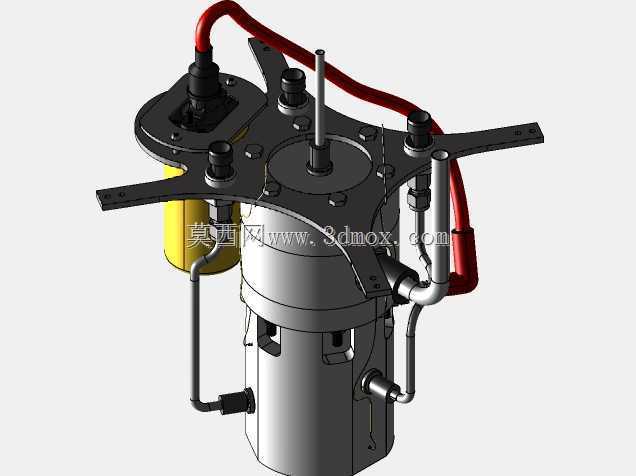

　　做动力舱布局设计时，首先要核对的就是顶部星形安装法兰的外伸支臂跨度，数模里四向伸出的安装耳片预留了标准螺栓过孔，孔位间距和机翼吊挂节圆完全匹配，支臂下方叠加的多层密封垫片、锁紧螺母都单独做了实体，不用后期二次补建就能直接做吊挂装配仿真。核心机筒体采用分段式建模逻辑，压气机段、燃烧室段、涡轮段的对接止口都做了台阶特征，外部包覆的隔热衬层厚度按照实际航线维护手册里的最小隔热间隙设置，不会出现和短舱内壁刮蹭的干涉问题。

　　外部管路走线完全参照实机布线逻辑，红色高压燃油管从顶部燃油泵接口出发，沿安装平台外缘绕行后接入燃烧室喷油嘴，管路弯曲半径满足航空硬管最小弯折要求，没有出现直角死折；银色滑油回油管路从下部涡轮轴承座引出，顺着筒体侧壁向上接入顶部滑油箱，管路上的固定卡箍、波纹补偿节都逐一还原，黄色的滑油储油罐体卡在安装支架预留的卡槽内，罐体和周边点火线缆的安全间隙大于30毫米，符合航空动力装置防火隔离的设计规范。

　　数模里顶部的点火电嘴、燃油计量泵、转速传感器座都按照实际附件外形搭建，附件之间的操作预留空间足够机务人员使用标准扳手完成拆装，不会出现工具无法伸入的死角。下部核心机壳体上开设的若干检查口盖，口盖边框的密封槽、快卸锁扣特征完整，做航线维护流程模拟时，可以直接演示口盖开启、孔探检查的完整动作路径。

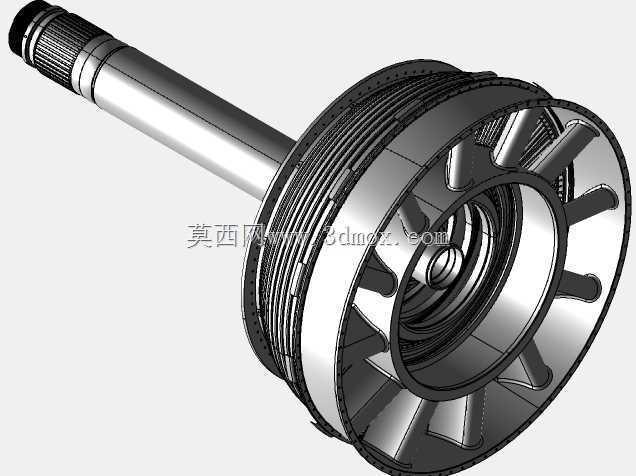

　　针对航空工程教学场景，这套数模可以拆分出独立的压气机叶片、涡轮盘、燃烧室喷嘴组件，讲解四级低压涡轮的动力传递路径时，能直观展示气流从风扇段流入，逐级推动涡轮叶片带动前端风扇旋转的做功逻辑。安装边界方面，整套动力单元的最大外轮廓尺寸控制在窄体客机翼下吊挂的允许包线内，顶部安装法兰到下部尾喷口法兰的轴向长度、筒体最大外径都和实际装机参数对齐，侧边伸出的管路、传感器附件没有超出短舱内壁的包容范围，做短舱内衬修型时可以直接提取数模外表面做间隙比对。

　　结构设计层面，所有承力支臂都做了等强度加厚处理，支臂和筒体连接的角撑板圆角过渡，避免应力集中；管路和刚性壳体接触的位置都预留了橡胶减震垫的安装位，数模里虽然没有单独建模橡胶件，但安装面的凸台高度已经按照减震垫压缩后的尺寸预留，后续选型时直接匹配标准航空减震垫即可。对于从事航空地面设备设计的人员，还可以基于这套数模开发发动机拆装托架、运输固定工装，托架的支撑点可以直接选取筒体上的专用承力凸台，不会压到脆弱的外部管路和附件，整套数模的几何特征完整度足以支撑从布局论证、装配仿真到运维培训的全流程工程使用。
