庞巴迪环球系列远程公务机外观结构

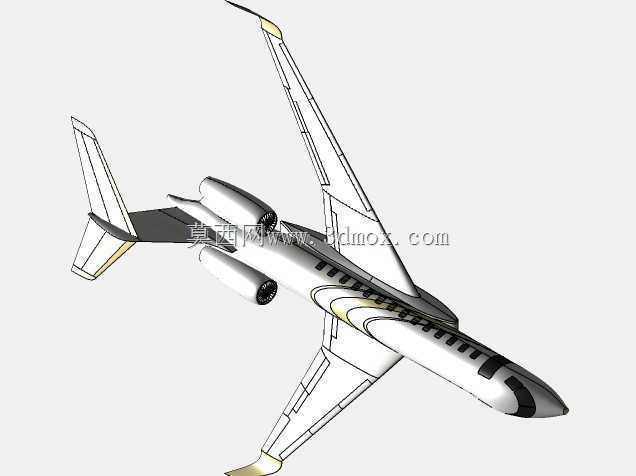

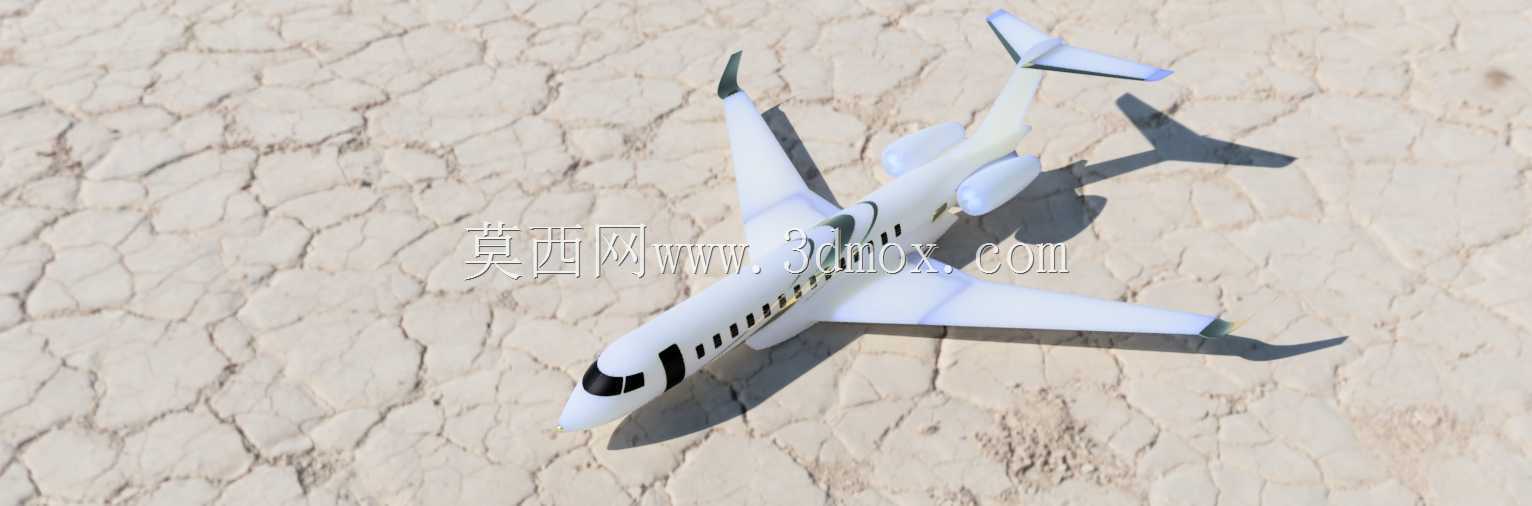

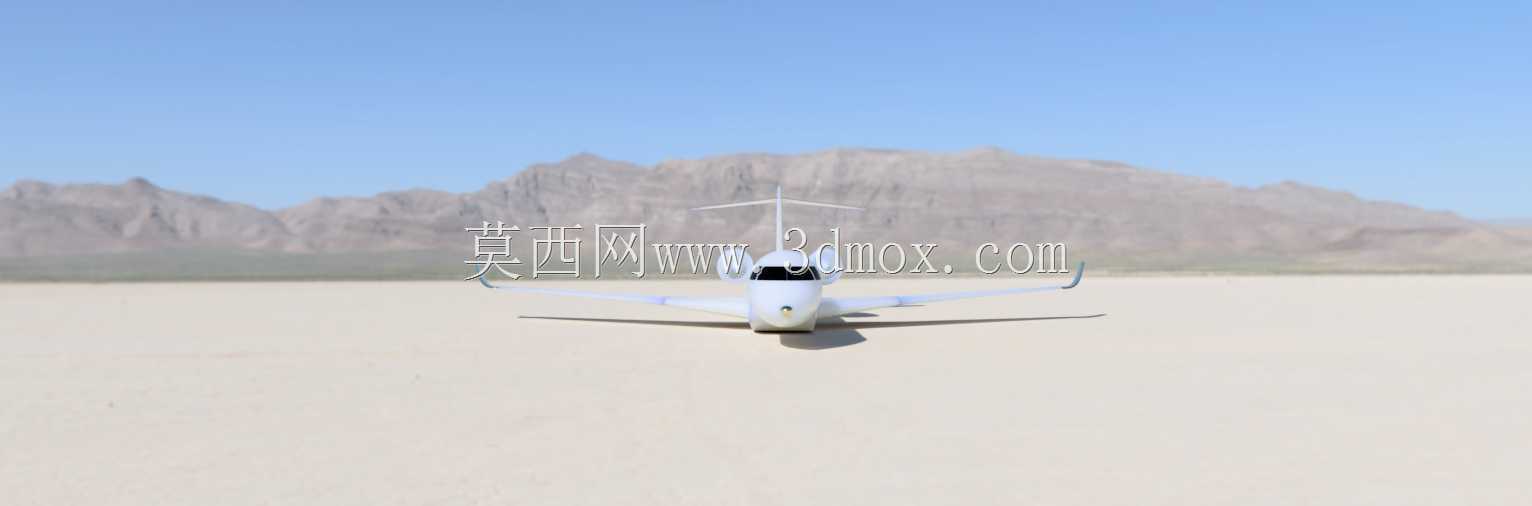

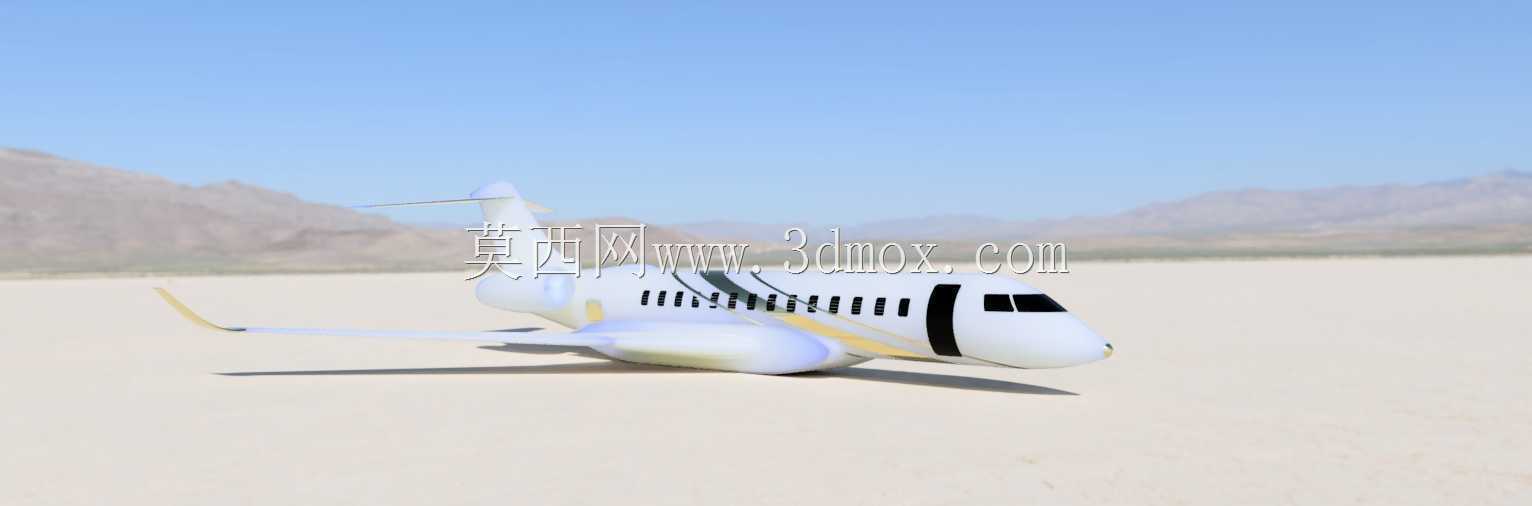

　　该三维作品呈现的是一型远程大型公务喷气飞机的整机外观与主要气动部件，建模对象对应庞巴迪环球系列公务机。作品以机身、机翼、尾翼、发动机短舱、风挡、客舱舷窗及起落架轮廓为核心，适合用于航空方案展示、外形校核、教学演示、3D打印样件制作以及虚拟场景装配。

　　从实际使用场景看，这类飞机主要承担高层商务出行、要客运输、跨区域公务飞行和长航线点对点通勤任务。与普通民航客机相比，公务机更强调机场适应性、舱内私密性、航程能力和调度灵活性。整机外形设计需要在高速巡航效率、低速起降性能、结构布置空间和地面运营边界之间取得平衡。模型中细长的机身、后掠机翼和尾吊发动机布局，正是这类远程公务机常见的构型特征。

　　机身部分采用低阻圆筒增压舱思路，机头雷达罩呈流线收敛形态，驾驶舱风挡区域按照多块玻璃的分块关系进行表现，能够直观反映飞行员前向和侧向视野边界。客舱侧部连续布置舷窗，窗口间距与舱段分区相对应，可作为内饰布置、座椅排布和服务区划分时的外部参考。机身尾部逐渐收缩，并与尾椎、尾翼支撑区和发动机吊挂区域形成连续过渡，这种处理有利于降低尾部阻力，同时为垂尾、平尾及尾吊动力装置提供安装空间。

　　机翼是整机气动设计的重点。模型表现了大后掠角主翼、翼尖装置以及机翼与机身的融合过渡。后掠翼主要用于高亚音速巡航时延缓激波影响，提升跨音速段飞行效率；翼尖上翘结构则用于削弱翼尖涡、降低诱导阻力。机翼下方需要预留燃油系统、主起落架收放舱、襟副翼作动区域和灯光安装位置，因此在外观建模时不能只追求曲面顺滑，还要关注翼盒厚度、后缘增升装置分区以及机翼根部与机身承力框的对应关系。若后续用于工程细化，可在现有外形基础上进一步拆分前缘缝翼、襟翼、副翼、扰流板和翼身整流罩。

　　尾翼部分采用T形尾翼布局，水平尾翼安装在垂直尾翼上部。该布局能够使平尾避开机翼后方较强下洗流场，在特定迎角范围内保持较好的操纵效率，但也对垂尾刚度、平尾安装接头和尾翼颤振特性提出更高要求。模型中垂尾后缘、方向舵轮廓和平尾外形均有清晰表达，可用于尾翼操稳分析前期的几何输入，也可作为航空科普展示中的结构识别对象。

　　动力装置以两台尾吊式发动机短舱形式呈现，短舱通过吊挂与后机身连接。尾吊布局可以使机翼表面保持较干净的气动外形，减少发动机吊舱对机翼升力面的干扰，也有利于降低舱内噪声传入；但在后机身设计中必须考虑发动机重量、推力轴线、维修开口、热影响区以及喘振或叶片失效时的安全隔离。短舱进气口、风扇盘面、尾喷口和外部整流包皮在模型中均有体现，能够支撑动力系统布置示意和地面维护空间检查。

　　起落架虽在图中以简化轮廓表达，但其位置对整机地面操作至关重要。前起落架通常布置在驾驶舱下方、前设备舱之后，需满足转向、拖曳和停机支撑要求；主起落架则靠近机翼根部与机身承力结构交接区，承担着陆冲击和滑行载荷。设计时需要核对机轮与机身、发动机短舱、襟翼整流罩之间的最小间隙，同时考虑收放路径、轮舱容积、护板开口以及应急放下空间。对于3D打印用途，还应根据打印比例评估起落架支柱、翼尖和平尾等细小部件的强度，必要时在实体化阶段增加支撑厚度或合并脆弱结构。

　　外形尺寸与安装边界方面，此类远程公务机属于大机身公务喷气平台，整机长度、翼展和垂尾高度均需围绕机场滑行道、机库门、停机位和维修车间尺度进行约束。机翼后缘、尾翼末端和发动机尾喷口在地面转弯、靠廊桥、牵引入库时都可能成为边界控制点。建模时将整机作为统一坐标系对象处理，有利于后续开展包围盒检查、地面间隙分析、展厅摆放规划以及缩比模型打印。

　　从建模思路上看，该作品重点抓住了公务机最具识别度的外形特征：修长机身、后置双发、T形尾翼、后掠主翼和密集客舱舷窗。曲面构建宜以机身纵向站位和翼面翼型剖面为基础，先建立主控轮廓，再处理翼身融合、发动机吊挂和尾翼整流；细节阶段可继续补充天线、航行灯、舱门、应急出口、襟翼导轨和客舱玻璃分件。对于结构设计人员，该模型可作为总体布置讨论的可视化载体；对于三维建模从业者，它适合练习复杂航空曲面、对称件控制和大部件装配；对于3D打印爱好者，则可在拆件、配重和表面后处理方面获得较完整的飞行器制作经验。
