带振动锁止的正向对接Collet夹锁机构

　　这套夹锁机构的核心应用场景，落在需要两段六边形刚性段完成远程对接、且对接后不能受振动、重力偏移出现松脱的工业装配工位上，常见于自动化产线的分段工装对接、电力设备内部刚性构件锁合、重载桁架模块的快速拼合场景。常规弹性夹头在长期受温变、交变振动载荷时，很容易出现夹持张力衰减，对接面出现微偏转，最终导致两段构件同轴度超差，这套结构正是针对该痛点做的针对性设计。

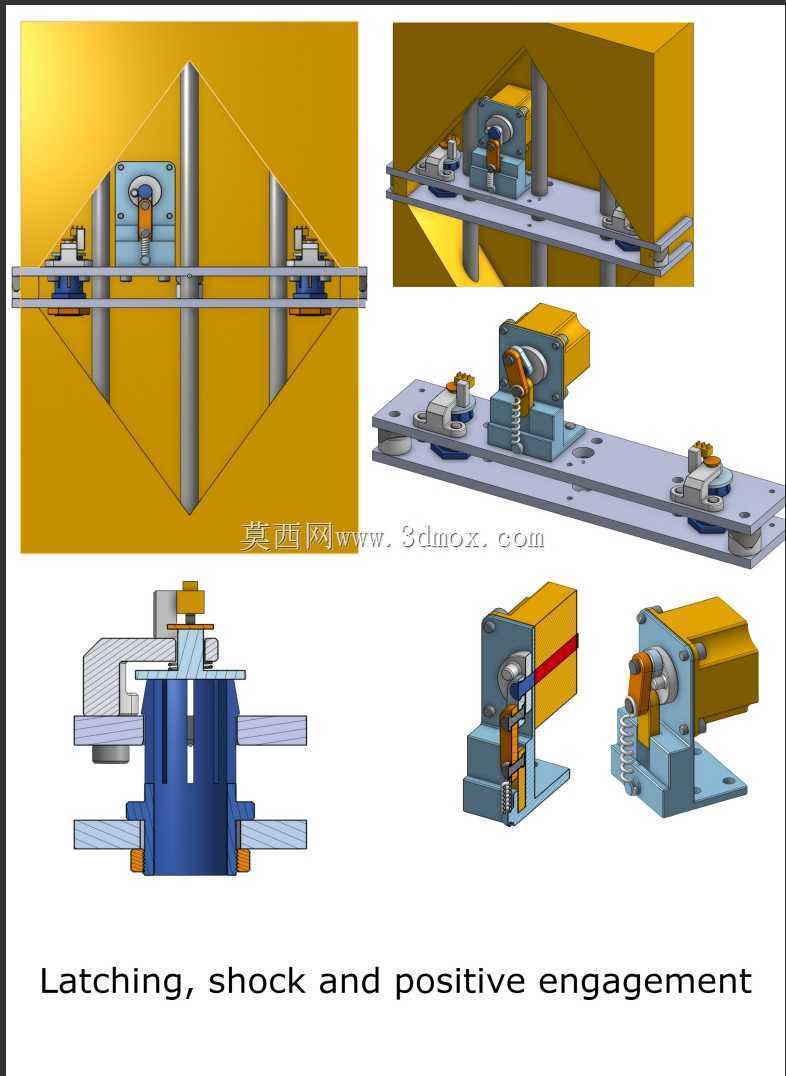

　　从结构功能拆分来看，整套机构分为安装基板、驱动单元、夹头锁体、微动确认开关、冲击加载滑块几个核心部分。安装基板为平直金属板件，所有功能组件均通过螺栓固定在基板的预设安装孔位上，基板的安装边界预留了两侧固定腰孔，可直接适配现有产线的安装螺孔间距，不需要额外改造安装基面。驱动单元采用卧式布置的动力输出端，输出轴直接连接曲柄滑块机构，动力传递路径短，没有多余的传动间隙。

　　夹头部分采用Collet夹头的自导向轮廓设计，夹头的导入段做了大角度锥面导向，在两段六边形构件对接的初始阶段，即使两段构件存在少量径向错位，锥面也会自动引导对位，抵消安装偏差带来的对接卡滞。夹头本体采用刚性连接结构，而非传统的全弹性开槽结构，夹头的刚性侧壁可以直接承受对接后构件的径向重力载荷，不会因为长期承重出现夹头外张变形。夹头内部的弹性元件仅用于提供基础预紧张力，维持两段对接面的初始贴合力，主要承载载荷由刚性夹爪承担，从根源上避免弹性元件长期受载出现疲劳衰减。

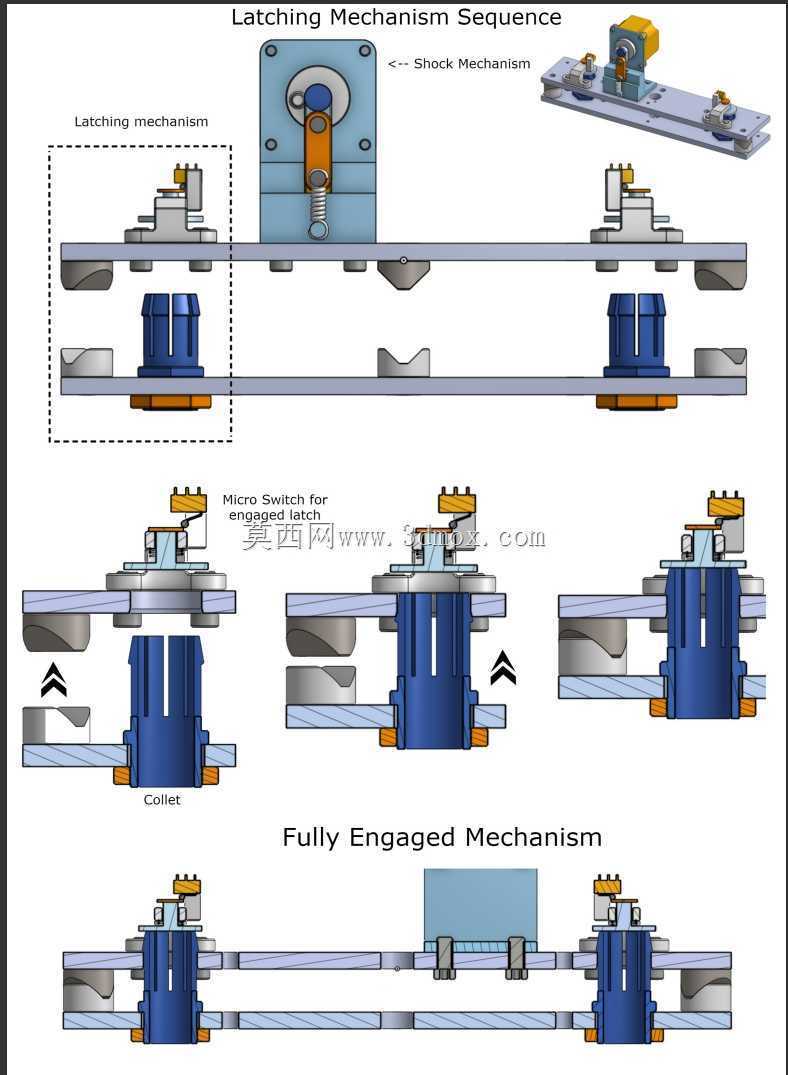

　　为了确认两段六边形构件完全接合到位，机构在夹头侧方设置了微动触发开关，当对接段完全推入夹头、六边形端面贴合到定位基准面时，对接构件的凸台会压下微动开关的触臂，输出接合完成的电信号，控制系统只有接收到该信号后，才会触发后续的锁止动作，避免出现半接合、虚接的情况。

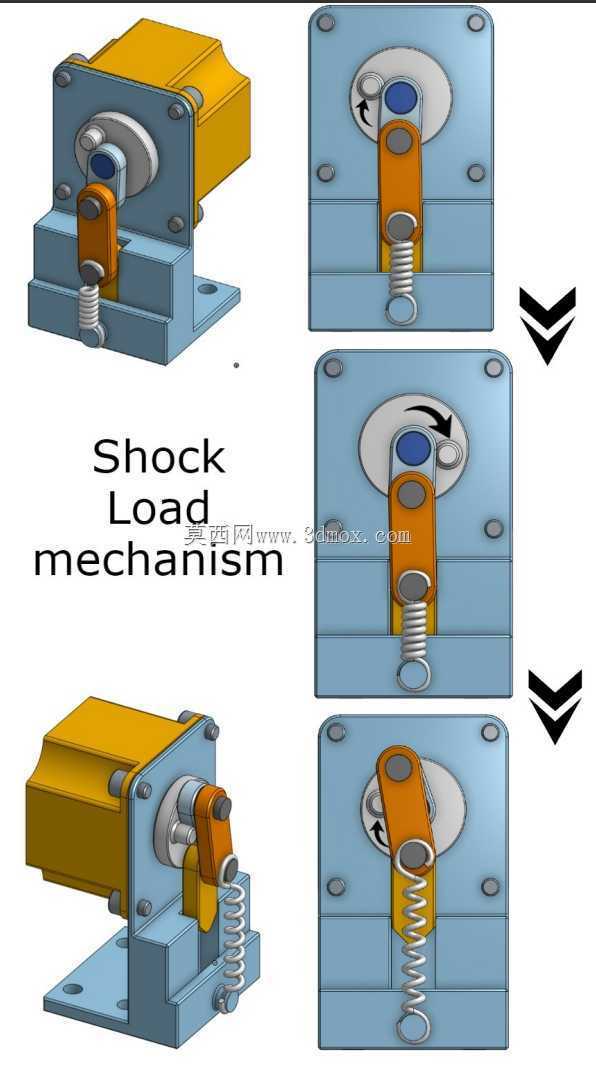

　　锁止动作的执行依托曲柄滑块构成的冲击加载系统，在微动开关确认对接到位后，驱动单元带动曲柄转动，驱动滑块沿导轨做直线加速运动，滑块末端的冲击头会瞬间撞击夹头的锁止环，锁止环受冲击后沿轴向推进，将Collet夹头的开槽爪部径向压紧，牢牢箍住内部的六边形对接段。这种冲击加载的锁止方式，相比缓慢施压的锁止结构，能够瞬间提供足够的锁紧扣合力，即使对接面存在微小的尺寸公差、或者接触面有少量油污杂质，冲击载荷也能突破阻力，让夹爪完全贴合六边形段的六个接触面，保证齐平连接无台阶。整套机构支持远程触发激活，操作人员不需要在对接工位旁手动操作，在部署对接段的过程中，远程发送启动信号即可自动完成对位、确认、冲击锁止全流程，适配高辐射、高空、封闭舱体这类人员无法近距离操作的部署场景。

　　外形尺寸方面，整套机构沿基板长度方向的总长度适配常规六边形构件的对接行程，宽度方向两侧预留了电气接线和维护操作空间，高度方向驱动单元和夹锁体的最高点齐平，不会出现局部凸起干涉周边设备的问题。安装时基板底面为全平面贴合设计，锁止机构的受力直接通过基板传递到安装基座，冲击载荷不会对周边配套构件造成附加振动。夹头的内轮廓和待对接六边形段的外形做了仿形匹配，六个接触面均为平面贴合，接触面积远大于圆形夹头的线接触，锁合后的抗扭承载力更强，能够传递更大的扭矩和轴向拉力。机构在锁止状态下同时具备防振松脱、正向刚性接合、位置保持三重特性，冲击锁止后的夹头没有可活动的间隙，即使长期承受设备运行的振动载荷，锁止环也不会出现回退松脱，需要解锁时仅需反向驱动曲柄，带动锁止环回退，即可松开夹爪，完成对接段的拆卸分离。
