防爆LED灯底座支架安装结构

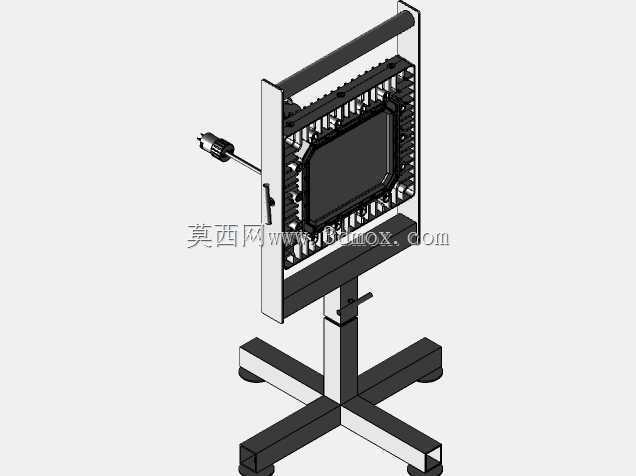

　　这套防爆LED灯底座支架安装结构主要面向存在易燃蒸气、可燃气体或粉尘积聚风险的工业现场，常见于石化装置区、储罐内部检修、船舶舱室、喷涂车间以及油气处理平台等需要临时或固定大面积照明的位置。设备整体由立式十字底座、可调节立柱、灯头夹持机构和防爆LED灯头组成，灯头部分采用16英寸规格的发光面，配合散热鳍片与防护外框，能够在受限空间内提供稳定的泛光照明。

　　从现场使用逻辑来看，这类灯具常被称为“罐灯”，原因在于其外形与支撑方式能够穿过人孔，被带入石化容器、船舱或封闭储罐内部作业。底座采用四腿十字展开形式，支腿向四个方向延伸，落地后形成较大的支撑多边形，可在不平整的钢格栅、检修平台或混凝土地面上保持稳定。立柱位于底座中心，承担灯头重量并传递倾覆力矩；支腿末端留有足够接地面积，避免设备在拖拽电缆或轻微碰撞时翻倒。对于检修场景，工人可将整机推入人孔后再在内部快速展开，不需要额外预埋固定件。

　　灯头与立柱之间并非刚性死连接，而是通过夹持、转轴和锁紧结构实现姿态调整。灯头能够围绕水平轴进行俯仰调节，调节范围覆盖约90度，同时支撑部位允许灯头在水平方向进行约360度旋转。实际操作时，松开灯头两侧的手动锁紧件，即可将发光面向上照射罐顶、向下照亮底板，或转向侧壁管线；到位后重新拧紧，转轴与夹板产生摩擦锁紧力，使灯头在振动环境下仍能保持设定角度。这种设计减少了现场反复挪动整机的次数，也降低了人员在危险区域内频繁调整设备的暴露时间。

　　灯头本体是结构设计的重点。前部为透明防护与发光区域，后部布置密集散热鳍片，鳍片沿灯体背部有序排列，形成自然对流通道。LED工作时产生的热量通过灯板、导热基板和壳体传递到鳍片，再由周围空气带走。由于防爆场所往往不适合依赖易产生火花的外露风扇，这种被动散热方式更符合长期可靠运行的要求。灯体外部设置框架和防护边，既保护透光件不受碰撞，也为搬运、绑扎和检修提供受力位置。侧面还可见电缆引入与连接结构，线缆从灯体引出后沿支架区域布置，避免在地面拖拽时被支架支腿碾压。

　　在光源配置上，该灯头采用多组LED模组分区布置，而不是单一整块不可分割的发光单元。每个区域相对独立，驱动与灯板之间形成分组冗余关系；当某一组驱动或LED板出现异常时，其余区域仍可继续工作，不会造成整灯瞬间完全熄灭。对于检修、抢险和密闭空间作业来说，这种冗余特性具有明显的安全价值，即使设备发生局部故障，现场仍保留基本照明，人员可以有序撤离或安排更换。

　　建模时需要重点处理几个装配边界：一是十字底座支腿与中心立柱的连接关系，支腿承受压弯复合载荷，根部应体现加强或承插结构；二是立柱升降或回转部位的配合间隙，套筒、锁紧手柄和定位件要表达清楚，避免模型中出现零件干涉；三是灯头转轴与支架夹板的同轴关系，两侧锁紧件应对称布置，旋转时灯头围绕同一轴线运动；四是散热鳍片数量较多，阵列间距、根部圆角和外框避让需要保持一致；五是电缆走向应符合实际，不能穿过封闭防爆壳体或与运动部件发生干涉。

　　外形布置上，整机高度明显大于灯头厚度，底座宽度则决定稳定边界。灯头处于最高或最前倾位置时，重心会偏离立柱中心，因此底座支腿展开尺寸需要覆盖重心投影范围；若灯头旋转至侧面，倾覆方向也随之改变，四向伸展的支腿正好适应这种多方向力矩。支架材料与灯头外壳通常强调耐腐蚀和机械强度，外露金属表面需要适应潮湿、盐雾或化工气氛。透光件、密封面、紧固件和电缆引入点共同构成防爆防护的关键部位，结构设计中不能为了散热或减重而破坏壳体完整性。

　　从设备选型角度看，该结构适合需要快速布置、可重复搬迁、照射范围宽且维护频率低的危险区域。它不依赖墙面或顶部预埋点，能够独立站立在作业面附近；灯头大尺寸发光面使阴影较柔和，适合容器内焊缝检查、设备抢修、管道安装和舱室维护。三维结构完整呈现了底座支撑、立柱调节、灯头旋转、散热壳体和线缆布置之间的关系，可作为防爆照明设备结构设计、检修工装开发以及现场布置方案校核的参考。
