防爆LED灯立式移动底座支架结构

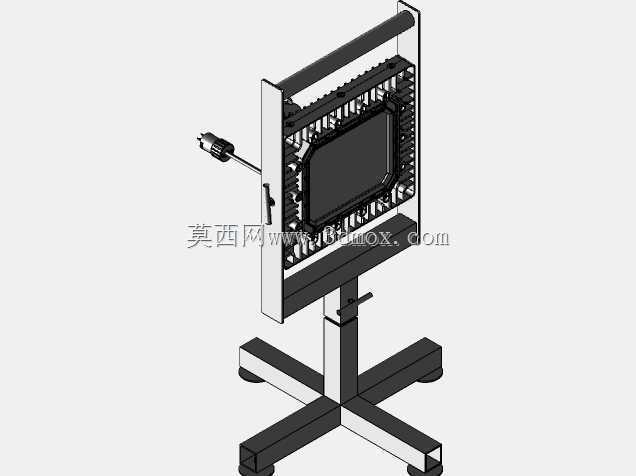

　　该结构围绕石化、船舶、储罐及受限空间检修中的临时照明需求展开，核心对象为一台带十字落地底座、立式支撑立柱和可调灯头夹持机构的防爆LED工作灯。设备并非固定安装灯具，而是面向现场频繁转移、快速布置和危险区域临时补光的移动式照明装置，建模时需要同时表达灯体散热、支架承载、角度锁定、线缆连接以及地面放置边界。

　　从使用场景看，这类灯具常出现在炼油装置检修、压力容器内部检查、船舱舱室作业、管廊夜间维护以及存在可燃蒸气或粉尘风险的区域。普通三脚架或轻便灯架在狭窄通道、格栅平台和设备人孔附近容易失稳，因此底座采用四腿外展的十字形落地结构，支腿向四周延伸形成较大支撑包络，使灯头升高后仍能保持较低重心。支腿端部的平展接触面可适应混凝土地面、钢平台和甲板，建模时应保留支腿与地面的接触区域，避免将腿端做成尖角，以免现场放置时出现局部压强过大或滑移问题。

　　灯头部分是结构设计的重点。16英寸方形LED灯体外侧布置密集散热鳍片，鳍片沿灯体背部形成较大的换热面积，既用于降低LED模组工作温度，也构成灯体的加强骨架。灯面外围设置防护框架，能够在搬运、倚靠或意外碰撞时减少透镜和灯面直接受力。灯体侧面设有连接轴和锁紧手柄，支架顶部的夹持框通过两侧紧固件夹住灯头，使灯头可绕水平轴俯仰调整。现场使用时，检修人员松开手柄后即可改变照射角度，找到合适方向后重新锁紧，结构上不需要工具反复拆装，适合在检修窗口期快速操作。

　　立式立柱承担灯头高度维持和弯矩传递。立柱与十字底座之间采用刚性连接，底部过渡区需要重点表现加强关系，因为灯头前倾时，载荷会通过夹持框转化为立柱根部的弯曲力矩。立柱上设置可调节段和锁紧件，使灯头高度能够根据设备人孔、罐壁开口或管廊下方空间进行变化。三维结构中，立柱、滑块、锁紧螺钉、夹持框和灯体转轴形成一条明确的传力路径：灯头重量经两侧转轴传给夹持框，再由滑块传给立柱，最终扩散到底座四条支腿。

　　该装置的设计思路并不追求复杂机构，而是强调危险环境下的可靠、稳定和易维护。灯体与底座之间允许快速拆分，便于通过人孔或狭窄检修口转运。进入受限空间前，可将灯头和底座分别送入，再在内部完成组合；这种拆分逻辑要求连接部位定位明确、紧固件数量少、重复装拆后不易错位。模型中灯头两侧的手拧锁紧件、支架上的夹持开口以及线缆引出位置，都体现了这一使用方式。

　　照明功能上，大功率LED模组提供大范围泛光，适合照亮容器内壁、管道法兰、泵组基础和检修工作面。灯头角度调整范围覆盖水平照射、向下俯照和向上仰照，配合支架高度变化，可减少人员手持灯具带来的疲劳和安全隐患。多驱动板布置在灯体后部散热区域，各模组相对独立，局部故障时不至于使整灯立即失效；从结构角度看，驱动板、LED板和散热壳体之间的层次关系应在模型中保持清晰，便于后续检查维护空间和拆装顺序。

　　线缆从灯体侧后方引出，连接处需要保留应力释放和弯曲半径空间，避免支架转动时线缆被夹持框挤压。现场移动时，设备通常由人员推移或短距离搬运，因此外轮廓不能只关注灯头本体，还要考虑支腿展开宽度、立柱升高后的倾覆边界、灯面旋转后的最大包络以及手柄操作空间。底座支腿外伸尺寸决定稳定裕度，立柱高度决定照射覆盖范围，灯头俯仰角度决定有效光斑位置，三者之间需要在紧凑性和稳定性之间取得平衡。

　　整体外形以黑色金属支架和方形灯体为主，结构线条硬朗，散热鳍片、十字支腿、锁紧手柄和侧面线缆构成主要识别特征。对于三维建模人员，应重点还原鳍片阵列的规律、支架焊缝或装配交接关系、夹持框与灯头转轴的同轴关系、底座支腿的落地平面以及可调部位的运动间隙。对于设备选型人员，则可通过该结构判断其在防爆检修、临时施工、船舶舱内和石化装置现场中的布置方式、稳定性边界及维护可达性。
