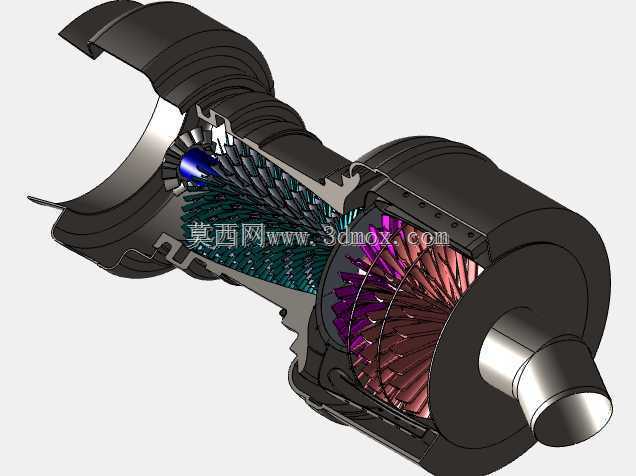

燃气轮机内部转子流道剖视结构

　　该结构围绕燃气轮机核心气流通道展开，采用剖视方式呈现外部机匣、多级压气机叶片、燃烧室过渡区域、涡轮级以及输出轴段之间的空间关系。整机在建模时以轴线为装配基准，前端进气段、扩压段、燃烧段、涡轮段和后端轴系沿同一中心线串联，便于检查各级叶片与机匣内壁的径向间隙，也便于在方案阶段评估转子串装顺序。

　　从实际用途看，这类结构主要服务于航空推进、分布式能源、小型动力站以及教学演示场景。气流由前端进入后，先经过多级压气机完成增压，随后进入燃烧区域与燃料混合并形成高温高压燃气，再驱动涡轮级膨胀做功；涡轮输出的扭矩一方面带动压气机维持循环，另一方面可通过轴段向外传递动力。剖视模型把通常被外壳遮挡的叶列、轮盘和流道转折暴露出来，适合用于结构评审、装配干涉检查、原理展示以及关键部件拆分设计。

　　设计思路上，压气机侧叶片排布密集，叶高沿轴向逐级变化，以适应压缩过程中流道截面收缩和压力升高的需求；涡轮侧叶片承受高温燃气，叶型更强调膨胀导向和热端承载，轮盘与叶片之间需要保留清晰的装配边界。外部机匣并非简单圆筒，而是根据进气、整流、燃烧和排气区段形成分段轮廓，局部设置安装边、加强环和连接结构，使壳体既能约束气流，又能为内部组件提供定位支撑。输出轴端保留圆柱形连接界面，可用于后续对接负载、轴承座或试验台架。

　　外形尺寸与安装边界需要围绕转子外径、机匣最大轮廓、轴向总长和轴端配合段共同控制。多级叶片的尖端与机匣内壁之间应保持均匀径向间隙，间隙过大会降低级效率，过小则在热态膨胀和振动工况下容易碰磨。轴向布置时，要关注压气机轮盘、涡轮轮盘与主轴的台阶定位关系，保证各级叶列在装配后不会发生轴向错位。机匣分段处的法兰或止口需要预留紧固件空间，外壳轮廓与周边管路、燃油附件、点火装置和检修平台之间也应留出操作距离。

　　在三维结构处理中，叶片是最能体现设备特征的部分。压气机叶片数量多、叶型薄、排列规律强，建模时可先建立单级叶型和轮盘，再按圆周阵列形成完整叶列；涡轮叶片则需结合高温燃气流向，体现扭转叶身和根部连接形态。流道内壁应随叶顶轮廓连续过渡，避免出现突变台阶造成不必要的流动损失。主轴从涡轮中心贯穿至输出端，其直径变化既要传递扭矩，也要兼顾轴承支撑位置和转子动力学要求。

　　该剖视表达还便于团队讨论维护路径。燃气轮机在检修时通常需要按模块拆出压气机段、燃烧段和涡轮段，机匣上的分界面、连接边和定位止口决定了现场拆装方向。模型中外壳被局部切开后，内部叶片与轮盘的层级关系一目了然，能够帮助设计人员核对零件是否具备可装配性，也能让选型人员直观理解设备内部复杂度。对于教学或方案汇报，这种展示方式比单纯外观模型更能说明压缩、燃烧、膨胀和功率输出之间的连续过程。

　　结构校核时，应重点关注高速旋转件的同心度、叶顶间隙、轮盘轴向固定以及热端部件的膨胀空间。机匣与转子在冷态和热态下的尺寸变化不同，设计中不能只按静态几何判断配合关系。燃烧区域附近的壳体轮廓需要兼顾气流组织和外部附件安装，轴端则应明确配合长度、直径和连接方式，以便与试验台或负载设备对接。整体模型以轴线装配、分段机匣、多级叶列和功率输出轴为核心，完整呈现了小型燃气轮机从进气到做功的主要机械结构。
