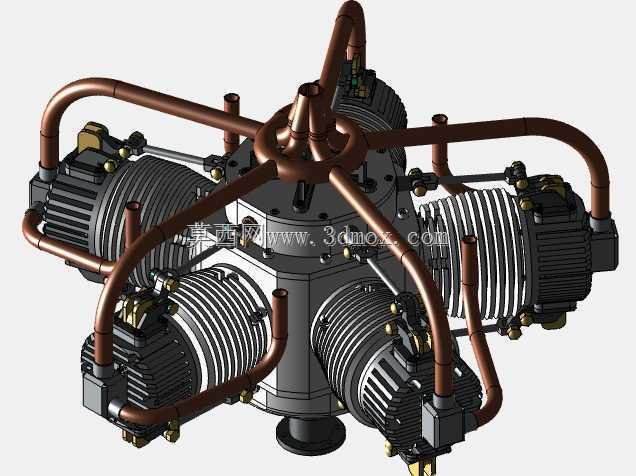

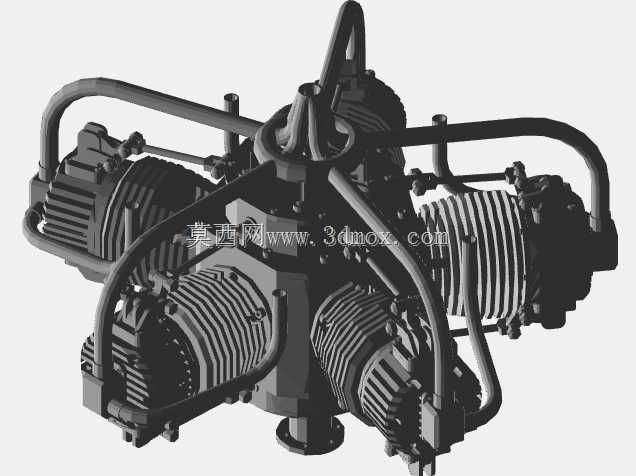

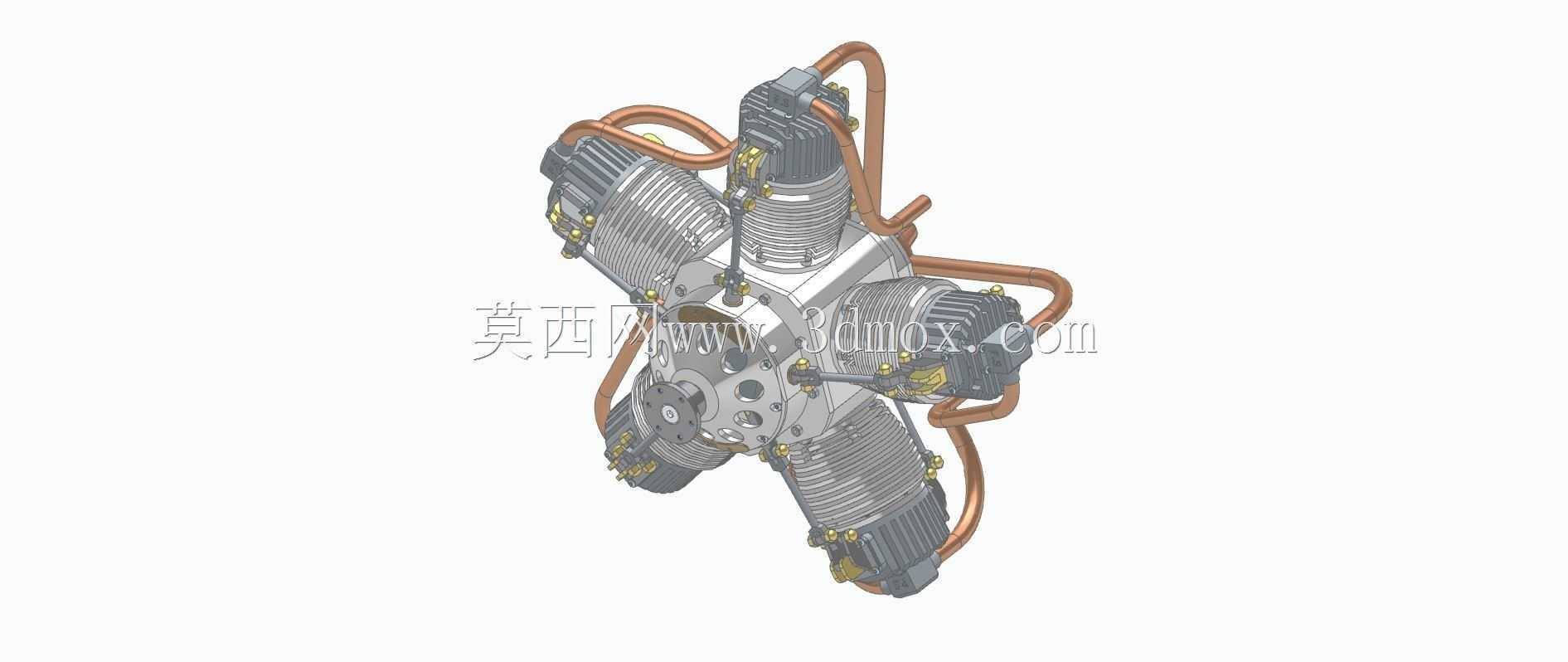

这套径向布置的五缸蒸汽动力装置,在结构布局上采用了航空星型发动机经典的周向均布思路,五个气缸围绕中心曲轴箱体呈72度夹角环形排列,整体外轮廓接近正五边形分布,缸体散热鳍片沿气缸轴向逐圈延展,裸露的铜质输汽管路沿缸体外侧弯制环绕,既承担高压蒸汽输送功能,也构成整机辨识度极高的外部特征。这类动力结构最早应用于早期航空动力试验、小型船舶辅机驱动、固定式工业作业台动力输入场景,在现代场景中更多用于复古动力教具演示、精密机械展陈、小型蒸汽动力爱好者的实操机组搭建,也可作为小型发电机组、低速重载传动试验台的动力源参考结构。
从配气逻辑来看,整机没有采用常规蒸汽机常见的弹簧顶推凸轮配气结构,而是在中心凸轮盘上集成无弹簧式推杆驱动滑阀,每个气缸对应独立的滑阀腔,凸轮随主轴转动时依次推动各缸推杆,精准控制滑阀的往复行程,按时序将高压蒸汽导入气缸左右腔室,推动活塞完成做功冲程,乏汽则通过回路汇入中心集汽环排出。这种无弹簧配气设计的优势在于长期高温蒸汽环境下不存在弹簧弹性衰减、疲劳失效的问题,配气相位完全由凸轮型线决定,运转时序稳定,维护时仅需检查推杆接触面的磨损量,无需频繁更换弹性元件。
建模过程中首先确定中心曲轴的输出轴径与安装法兰尺寸,中心箱体底部预留的安装基座为整圈圆形法兰,法兰上均布安装孔位,安装时可直接对接试验台支架或者船体动力舱的固定基座,径向五个缸体的外端最大轮廓到主轴中心的距离一致,安装边界需要预留出管路弯折的操作空间,缸头位置的气门调节组件外侧要留出扳手操作的余量,避免相邻缸体的管路互相干涉。输汽管路采用等径铜管弯制,从中心集汽环分别引出五条支路通向每个气缸的进汽口,弯管曲率半径统一,既保证蒸汽沿程阻力均衡,也让五个缸的进汽压力差控制在极小范围,避免各缸出力不均造成主轴运转振动。
缸体部分的散热鳍片采用等间距环形阵列,鳍片厚度与间距按照蒸汽工作温度下的自然散热需求设定,长时间运转时缸壁温度可以通过鳍片与空气的对流换热维持在密封件耐受区间,缸体与中心箱体的结合面采用止口定位,装配时止口承担径向定位,周向螺栓提供锁紧力,保证气缸轴线始终指向主轴曲柄的回转中心,活塞连杆的运动夹角始终处于设计最优区间,降低连杆侧壁的侧向分力,减少缸套偏磨。
曲柄连杆机构在中心箱体内完成布局,五个连杆的大头端共同铰接在曲轴的曲柄销上,主轴转动时五个活塞依次到达上下止点,动力输出的扭矩波动远小于单缸、双缸蒸汽机,整机运转平顺性大幅提升,不需要搭配大质量飞轮即可获得稳定的输出转速。设计时对各缸的做功间隔角做了匹配,每转动72度即有一个缸进入做功冲程,扭矩输出曲线的波谷被相邻缸的做功行程填补,驱动低速负载时不会出现明显的卡顿闯动。
现场安装调试阶段,首先要完成各缸滑阀相位的校对,转动主轴逐缸检查滑阀的开口时机,确保进汽、断汽、排汽的时序符合凸轮型线设计值,管路连接完成后先做低压蒸汽试通,检查各弯管接头、缸体结合面的密封情况,确认无泄漏后再逐步提升工作压力。整机的外围管路没有做隐藏式封装,所有输汽路径外露,一方面便于日常运行时直接观测管路的保温、密封状态,另一方面也让整套动力的机械结构完全展现,适配教学演示、展陈陈列的使用需求。
