涡轮机喷嘴导向叶片精密结构

　　该结构对应涡轮机通流段中的喷嘴导向叶片，属于把上游高温、高压工质按预定角度导入动叶栅的关键静止部件。实际机组中，这类零件并不单独承受主轴转矩，却直接决定动叶进口气流角、速度三角形以及整级焓降分配，因此在燃气轮机、蒸汽轮机、航空发动机衍生动力装置以及部分工业膨胀机中都能看到相似的叶栅布置方式。

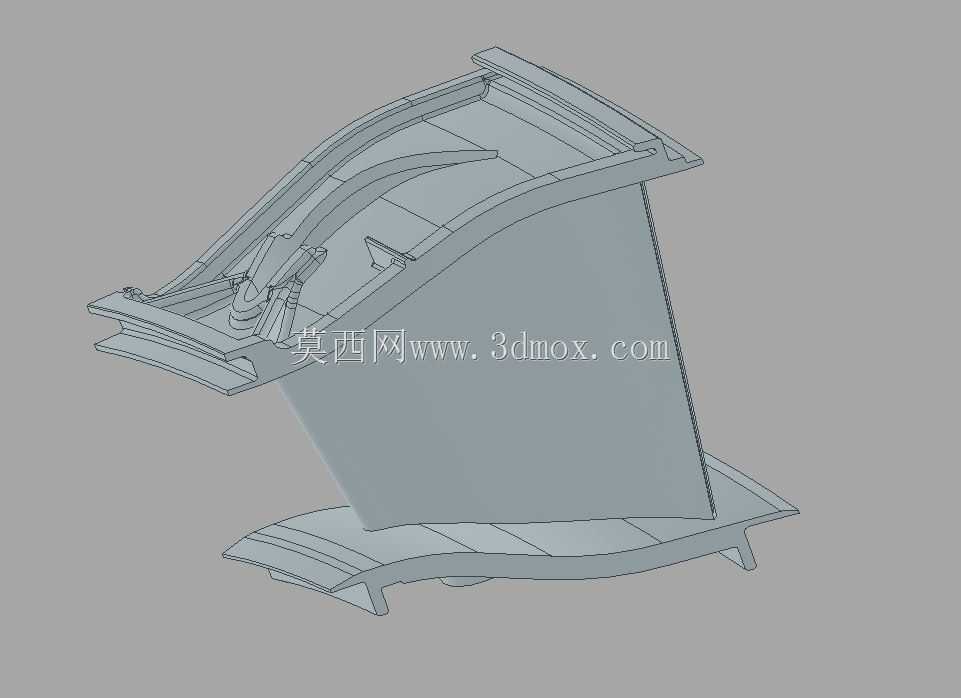

　　从三维外形看，模型保留了叶片本体与上下端带的组合关系。叶身不是简单平板，而是沿高度方向带有明显弯扭的空间曲面：进汽边较厚并呈圆弧过渡，出汽边减薄，用于控制工质加速后的出口方向；型面在弦向连续变化，压力侧与吸力侧曲率不同，使通道在喉部附近形成合理收敛。上下端带并非装饰结构，它们一方面构成叶栅流道的上下边界，限制工质从叶顶和叶根侧向泄漏，另一方面为单片喷嘴提供周向定位和装配支撑。端带上的凸缘、台阶与局部限位特征，可在装配时与隔板、持环或喷嘴室槽位配合，保证整圈叶片拼合后流道连续。

　　建模时需要重点处理叶身与端带之间的过渡区域。该处既是气动流道的转角位置，也是热应力和机械应力集中的位置。若过渡圆角过小，机组启停过程中容易在叶根附近产生疲劳裂纹；若圆角过大，又会侵占有效通流面积，改变端壁二次流分布。模型中可见叶根、叶顶与端带采用较宽的圆滑转接，这种处理符合实际喷嘴组对结构刚度和热膨胀补偿的要求。对于需要后续做有限元分析的设计者，可在该区域保留实体特征，便于划分网格后考核温度梯度、压差载荷以及预紧接触带来的综合应力。

　　安装边界方面，单片喷嘴通常不是孤立装入机壳，而是多件沿圆周排列，通过端带外缘、定位槽或止口形成扇形段或整圈隔板。上端带和下端带的外轮廓需要与相邻叶片保持一致的节距关系，拼合后相邻叶身之间形成收缩喷嘴通道。设计人员在排布时要同时核对三个边界：一是径向高度，必须与转子动叶高度及汽缸内壁匹配，避免流道台阶造成局部涡流；二是周向节距，决定喉部面积和流量系数，节距偏差会直接影响机组出力与效率；三是轴向位置，喷嘴出口边与动叶进口边之间需要保留合适间隙，间隙过小会因热膨胀、转子振动或制造误差发生碰磨，间隙过大则会增加气流掺混损失。

　　在工程应用中，喷嘴叶片的功能并不只是“引导气流”。对于冲动式涡轮级，它承担较大的膨胀降压任务，工质在静叶通道内把压力能转化为动能；对于反动式级，静叶和动叶共同完成膨胀，喷嘴型线仍需保证出口马赫数和攻角落在高效区间。若叶片表面型线不顺，气流会在吸力侧产生分离，轻则降低级效率，重则引起动叶激振；若出口角偏差较大，动叶会在非设计攻角下运行， leading edge 附近压力波动增强，长期运行可能诱发高周疲劳。因此，这类模型在结构设计阶段通常要与气动计算结果反复核对，而不是仅按外观曲面成型。

　　从加工与检验角度看，叶身型面多依赖精密铸造、数控铣削或电解加工完成，端带平面和定位止口则需要机加工保证尺寸。三维建模时应把气动型面、装配基准和加工余量分开考虑：型面部分强调光滑连续，避免出现局部折面；端带配合面强调平面度、平行度和定位尺寸；进出汽边要根据工艺能力保留合理圆角，不能追求无限薄而忽略可制造性。对于高温工况，实际零件还会在内腔设置冷却孔道或隔热结构，但在外部装配模型中，通常先保留外形和接口，再在详细设计阶段补充冷却回路。

　　该模型适合用于涡轮级结构方案演示、喷嘴组装配校核、叶栅通道建模参考以及维修测绘教学。使用时可围绕单只叶片建立圆周阵列，检查相邻端带拼接缝、喉部最小开口、转子轴向间隙和机壳止口关系；也可将叶身曲面导入分析环境，抽取流道后进行气动网格划分。需要注意的是，喷嘴叶片的性能高度依赖整机热力参数，同一外形在不同流量、温度和转速下并不能通用，结构设计必须与气动设计、转子动力学和制造工艺同步推进。
