双立耳带安装底板承力铰接支座

　　在车间现场做设备改造时，这类带底板的双立耳铰接支座是最常碰到的传力连接件，它一头通过底板牢牢固定在机架台面或钢结构基座上，另一头通过双耳之间的销轴，和连杆、摆臂、气缸活塞杆端头或者翻转机构的活动端对接，把直线推拉动作转化为摆角运动，同时承担铰接点处反复变化的拉压载荷与侧向弯矩。很多输送线的翻转挡停机构、小型工装夹具的压紧摆臂、农用机具的悬挂连接点、非标自动化设备里的连杆驱动端，都会用到同构型的支座，区别只在底板孔距、立耳间距和销轴孔径按实际载荷做缩放。

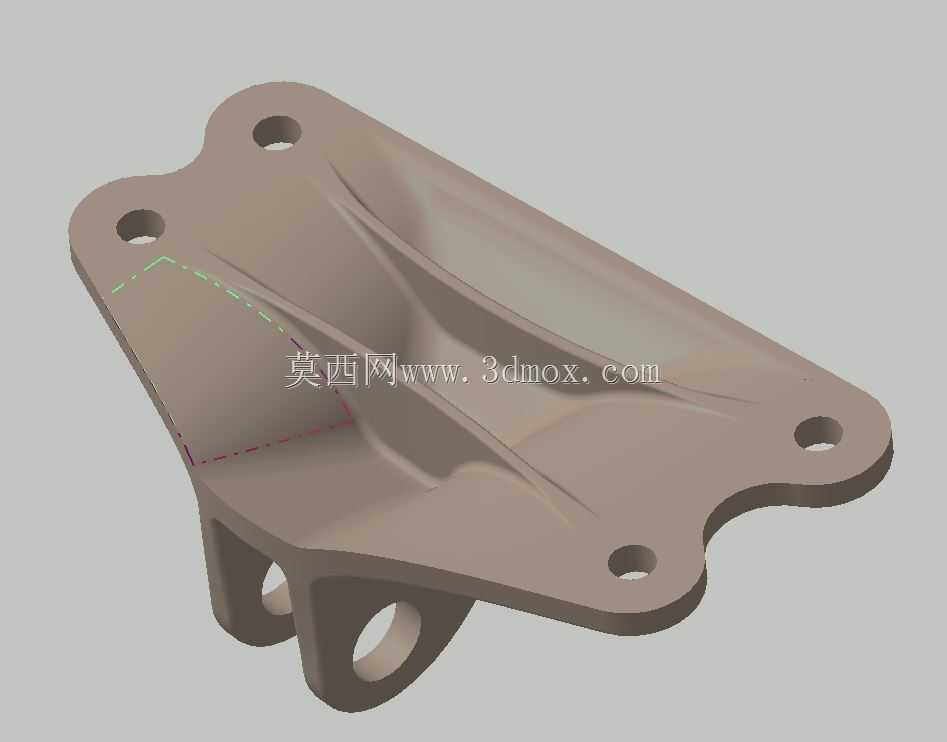

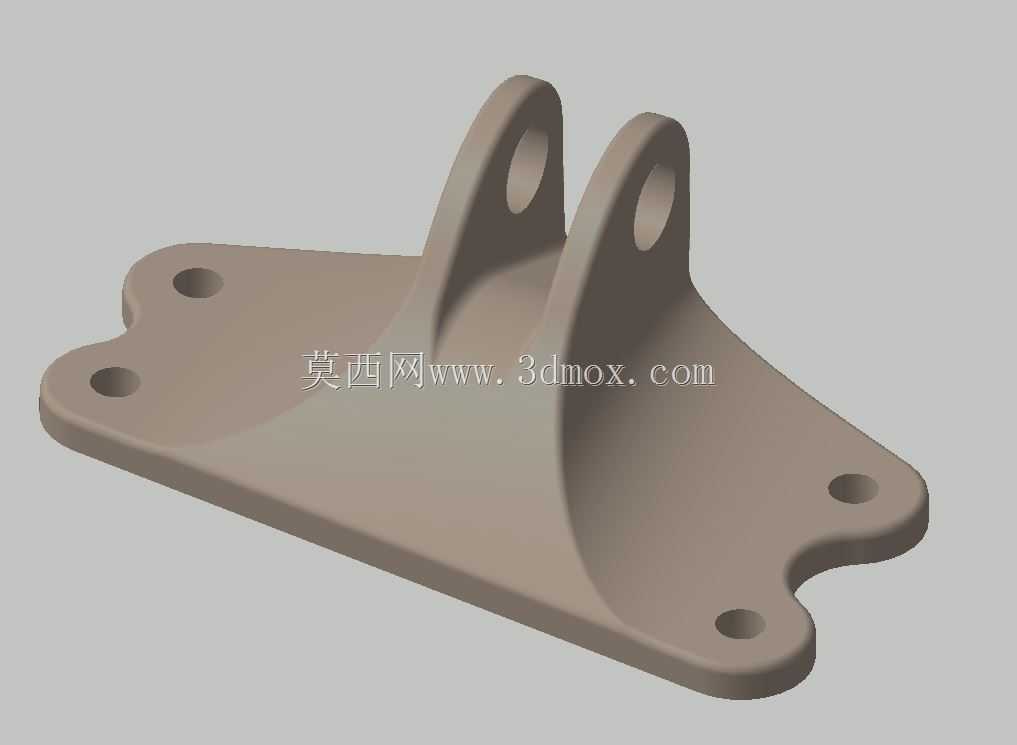

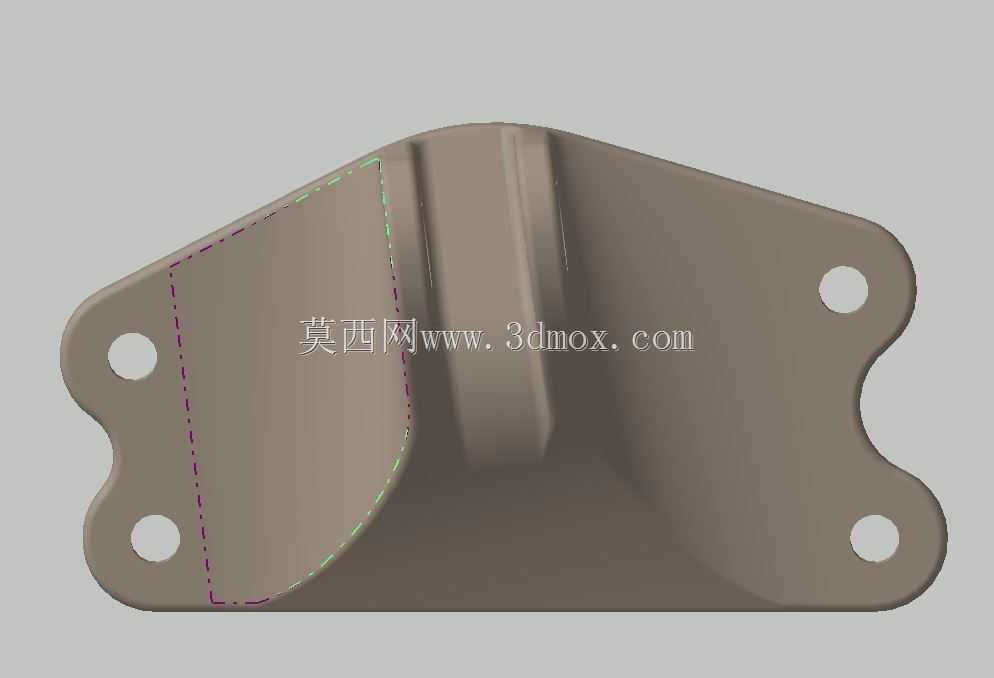

　　拿到这个零件先看安装边界：底部是一块近似异形的平板，板上开了四个沉头通孔，孔位顺着板的轮廓分布，四角做了避让切边，不是死板的矩形——这种异形轮廓不是为了外观，而是为了在有限的安装面上躲开相邻的焊缝、筋板或者其他紧固件，四个孔分别落在基座的螺孔位置，装配时用内六角螺钉从上方穿入锁紧，沉头结构保证螺钉头完全埋入板内，不会在底板底面和基座之间留下间隙，也不会突出表面干涉上方转动的摆臂。底板和上方两只平行立耳的交接处，做了大弧度的圆滑过渡加强筋，筋面从底板表面缓缓隆起一直延伸到立耳外侧，没有尖锐的转角，这正是铸造或3D打印承力件最典型的应力分散设计：铰接点的载荷通过销轴传给两只立耳，再顺着立耳向下扩散到底板整个接触面，如果交接处做成直角，交变载荷下直角根部会率先出现疲劳裂纹，大圆角过渡能把峰值应力拉低三成以上。

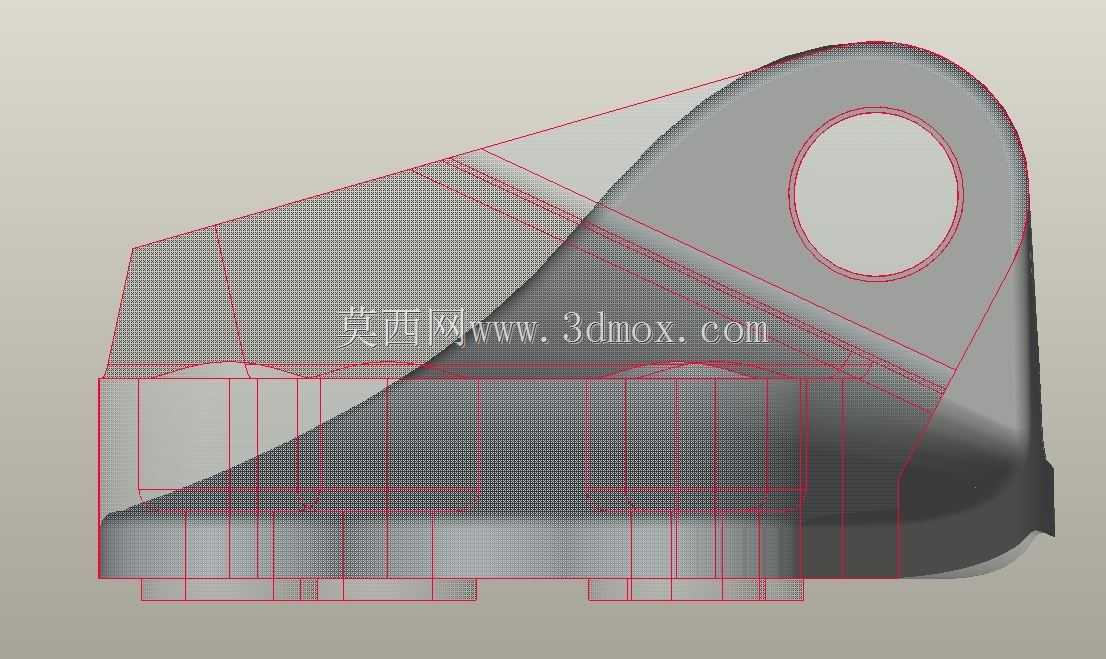

　　两只立耳平行竖直向上伸出，耳板中心各加工一个同轴的销孔，销孔贯穿双耳，装配时销轴穿过双耳和中间夹着的连杆端头孔，两端用卡簧或开口销限位，双耳的间距刚好容纳标准杆端关节轴承或者连杆叉头的厚度，侧向不留过大旷量，避免活动时连杆在两耳之间窜动。立耳的外侧轮廓也做了圆弧收边，没有突出的棱角，既减少了铸件的应力集中，也避免装配调试时划伤工人。

　　做结构校核时首先要算的就是销孔的挤压强度和立耳的抗弯截面：当连杆施加最大推力时，载荷作用在销孔中心，力臂从销孔中心到底板安装面，立耳相当于一个悬臂梁，耳板的厚度、销孔中心到底板的高度直接决定抗弯能力；底板上四个安装孔的连线围成的支撑矩形，要保证外力作用线落在支撑区域内部，否则受侧向力时支座会有倾覆趋势，螺钉会承受额外拔拉力。建模时先绘制底板的异形轮廓草图，拉伸成基础板厚，再在底板上表面 sketch 立耳的侧面轮廓，双向拉伸得到两只平行耳板，之后在交接处用放样凸台做出圆滑过渡的加强筋，把三个实体合并为一体，最后在底板上打沉头孔、在立耳上切除同轴销孔，所有非加工面保留铸造圆角，销孔内圆面和底板底面标注加工粗糙度，保证销轴转动顺畅、底板和基座贴合严实。

　　现场维护时这类支座最容易出问题的位置是销孔的磨损，长期摆动后孔壁会磨出椭圆旷量，导致连杆定位精度下降，所以设计时通常会在销孔内压入耐磨铜套，磨损后只换铜套不用更换整个支座，大幅降低备件成本。底板的异形轮廓在落料时如果用板材切割加工也十分方便，小批量场景下直接用钢板切割出底板、再焊接两只耳板，焊后打磨焊缝同样能达到使用强度，大批量工况则采用铸造成型，一致性更好成本更低。整个零件没有复杂的内腔结构，拔模方向沿竖直轴线，铸造时起模顺畅，不需要复杂的侧抽芯，工艺性十分成熟。
