多叶片离心式冷却风轮转子结构

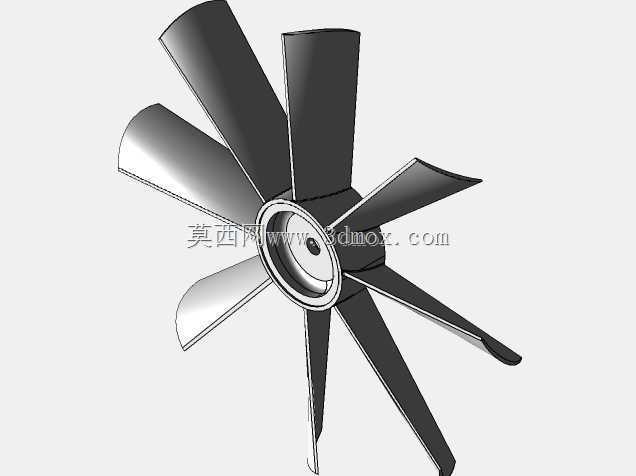

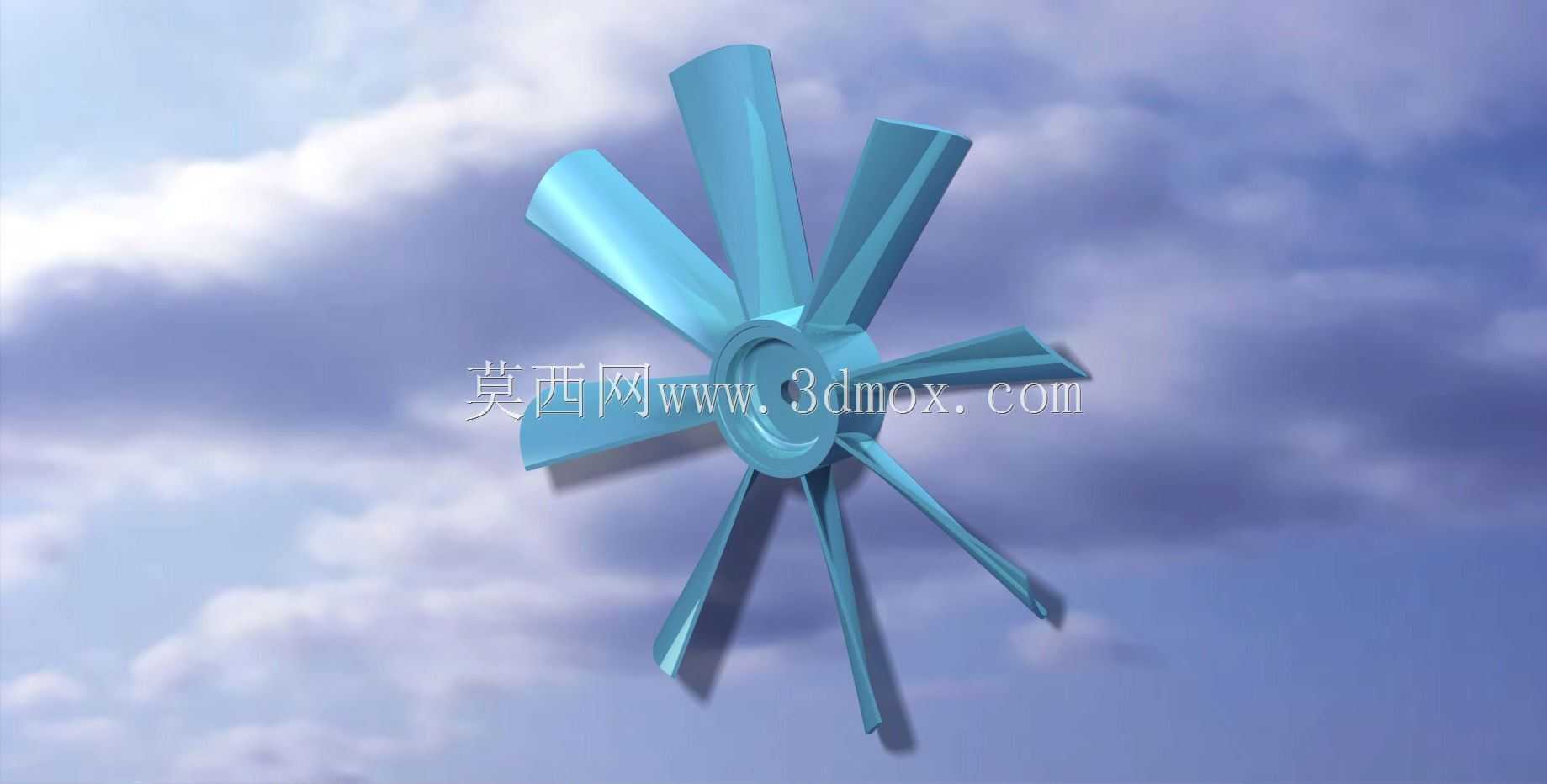

　　风轮转子是风冷散热系统里直接驱动空气流动的核心运动部件，这一结构常配套在电力变压器冷却回路、工业电机散热端、小型通风机组以及需要强制对流换热的设备舱内部。整套转子以中心轮毂作为承载基体，周向均匀排布九片长条形曲面叶片，叶片从轮毂外缘沿径向向外延伸，叶身沿气流轴向带有固定扭转角度，旋转时可以持续推动轴向进风、沿径向甩出形成稳定风压，为换热面带走运行累积的热量。

　　从实际装配边界来看，转子中心预留同轴安装孔，孔位与驱动轴的配合段需要匹配轴径公差，端面可加装锁紧挡圈或者紧定螺钉完成轴向限位，避免高速运转时出现窜动。轮毂本体做了加厚过渡，叶片根部和轮毂衔接处采用大圆角顺滑过渡，没有尖锐应力集中棱边，这一设计思路是为了应对长期旋转产生的离心交变载荷：风轮持续运转时每一片叶片都承受自身质量带来的离心拉力，圆角过渡可以大幅降低根部的应力峰值，减少疲劳开裂风险。叶片整体采用等宽偏窄的长叶型，叶尖位置做了收边处理，旋转扫过的径向轮廓就是风轮的最大运动包络，在配套风罩或者设备腔体安装时，叶尖和内壁之间需要预留均匀的径向间隙，间隙过小会出现刮擦干涉，间隙过大则会产生回流漏风、降低送风效率。

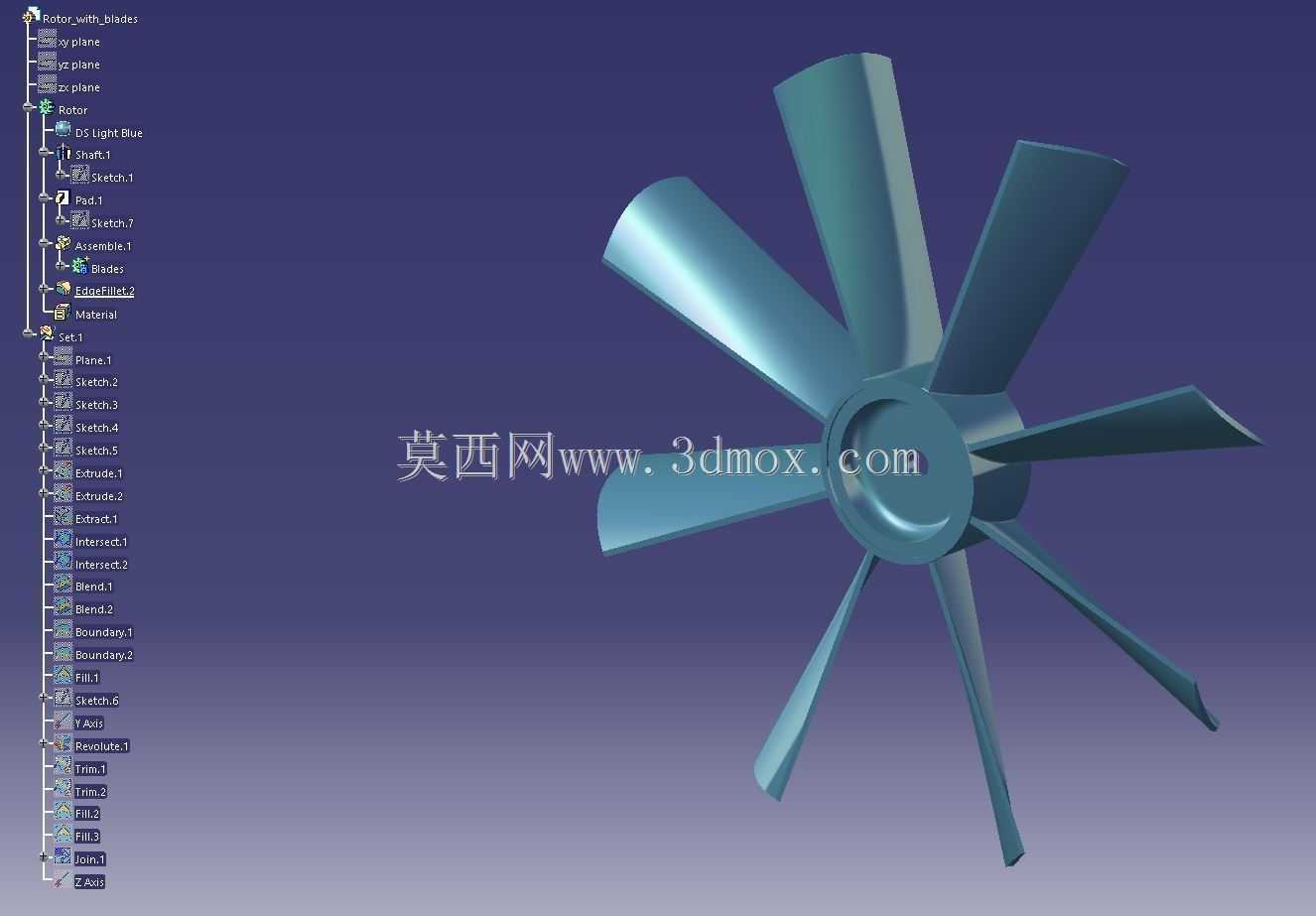

　　不同应用场景下对风轮的性能取向有明显区别：用在变压器冷却工位时，风轮通常配套在散热器侧方，要求大流量、低转速运行，压低运行噪音同时持续给散热翅片送风；用在紧凑型电机尾部散热时，安装轴向空间非常有限，需要控制风轮的轴向厚度，保证叶片端面和电机端盖、风罩之间不发生碰撞。建模过程中首先完成中心回转轮毂的实体搭建，确定安装孔直径、轮毂外径、轴向总厚这几个核心基准尺寸，再以轮毂轴线为阵列中心，单片叶片通过曲面拉伸、扭转成型后做圆周阵列，阵列数量和叶片周向夹角完全均分，保证每一片叶片的质心落在同一分度圆上，从根源上控制转子的动平衡余量。完成叶片阵列后对所有拼接位置做合并布尔运算，把轮毂和叶片整合为单一实体，再逐一检查叶根过渡面的曲率连续性，避免出现建模残留的薄面、碎边。

　　结构校核阶段需要重点核对几个工程细节：其一，转子的轴向总长度不能超出驱动轴伸端的可用安装长度，锁紧件装配后不能突出风轮端面；其二，叶片扭转角的取值要匹配目标转速，角度过大会大幅增加驱动轴的负载扭矩，角度过小则推风能力不足；其三，整个回转体的质量分布要对称，若单侧叶片存在造型偏差，高速运转时会产生额外振动，连带驱动轴承过早磨损。这类风轮一般采用注塑或者铝合金压铸成型，曲面叶片的脱模方向需要和轴线方向保持一致，叶身表面不留突兀的凸起结构，既方便模具出模，也能减少空气流过叶表时的湍流损耗。在整机装配校核时，还要同步确认风轮进风侧没有遮挡结构，进风通道保持通畅，出风侧正对需要散热的换热组件，让气流可以完整扫过散热表面，实现预期的冷却效果。
