工业级通用液压测试试验台结构设计

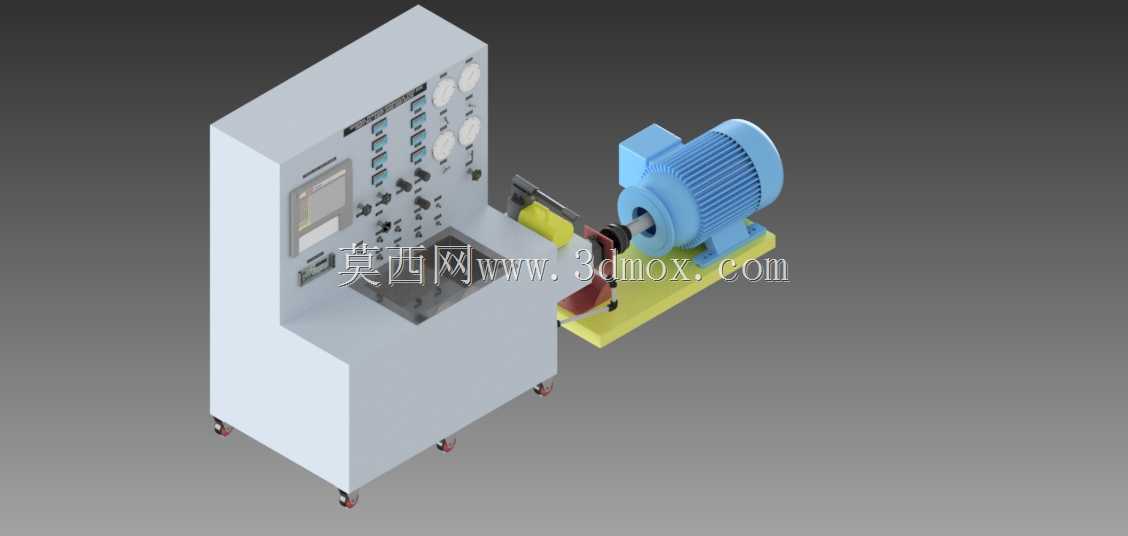

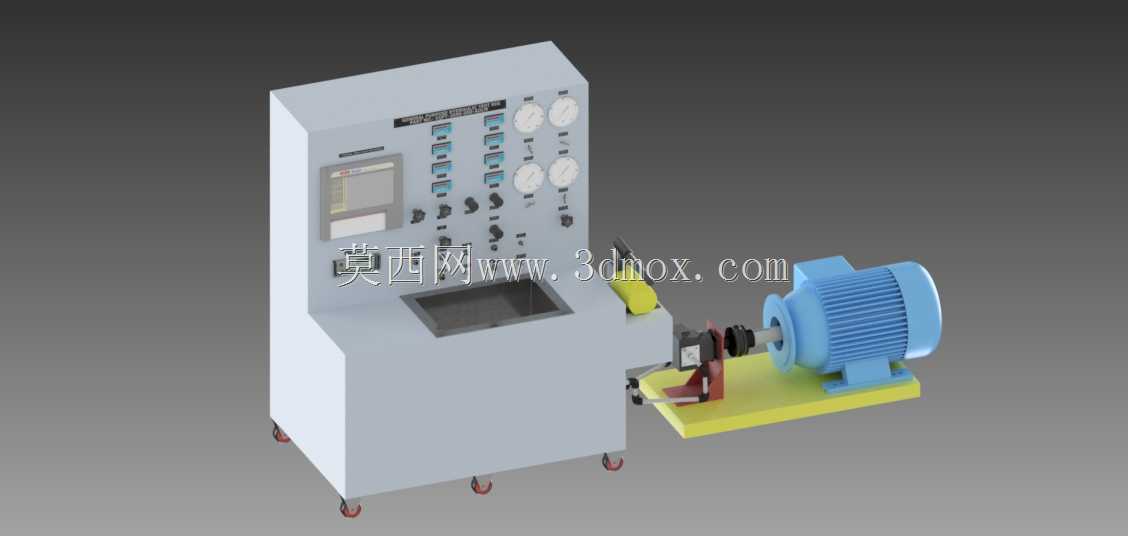

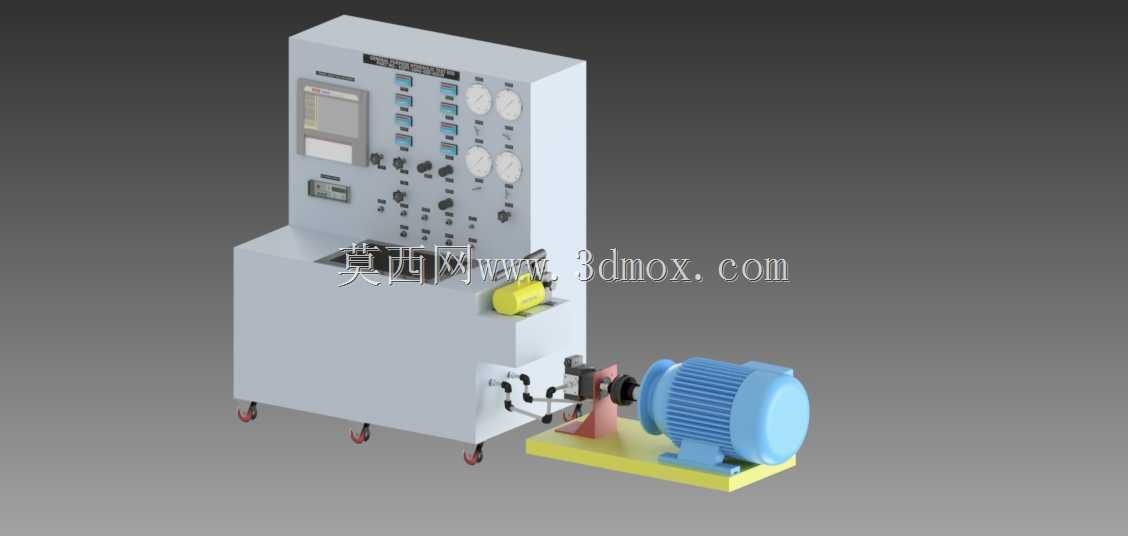

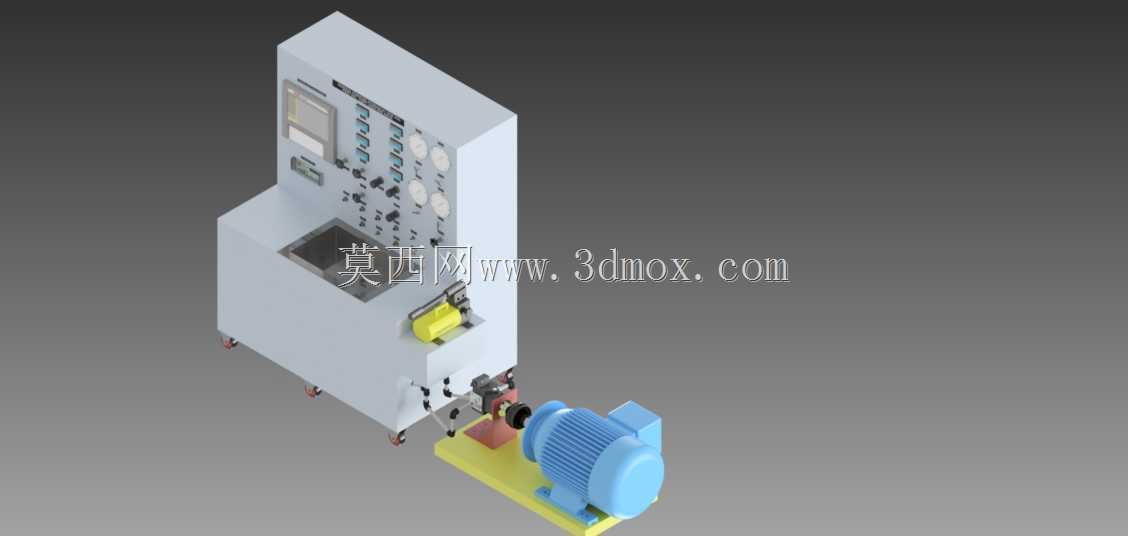

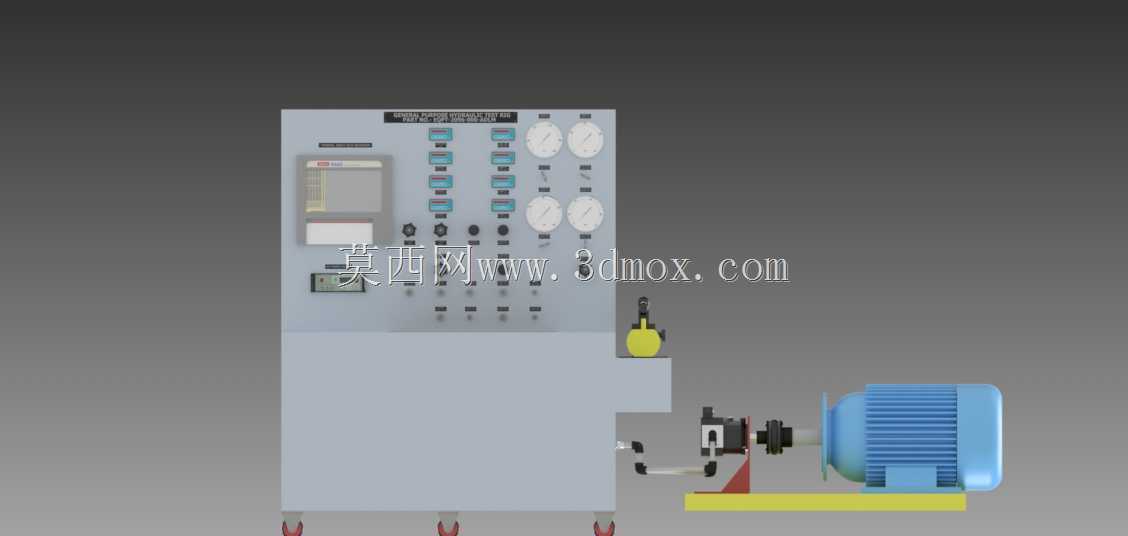

　　这套液压试验装置的三维结构，是面向液压元件出厂校验、维修后性能复测场景搭建的集成式测试载体，日常在液压元件生产车间的质检工位、工程机械维修厂的检测工段、液压设备运维班组的校验场地都能见到这类设备的身影，核心作用是为被测试的液压泵、液压阀、液压缸等元件提供可控的压力、流量输出环境，采集元件在不同工况下的压力保持能力、内泄漏量、动作响应速度等核心性能参数，替代传统零散搭接的测试管路，把分散的动力单元、控制单元、检测单元整合到同一机架内，减少现场管路搭接的工作量，也降低测试过程中管路渗漏、接头崩脱的安全风险。

　　从结构布局来看，整套装置采用立式柜体加侧置动力单元的排布逻辑，主柜体采用方钢焊接框架搭配冷轧钢板蒙皮的结构，框架整体做喷塑防锈处理，底部安装四个带刹车的万向脚轮，方便在车间内不同工位之间转场移动，脚轮的安装座做了加强焊接处理，单轮承重不低于150kg，满足整套设备满油状态下的移动承重需求。主柜体的操作面板区域按照操作人员站立操作的人机工程学尺寸设计，面板距离地面高度在1.1m到1.5m区间，所有压力表、调节阀、操作按钮都布置在这个舒适操作区间内，不需要操作人员过度抬手或者弯腰操作，面板上的仪表安装孔按照标准压力表的安装尺寸预留，不同量程的压力表可以直接替换安装，不需要额外扩孔或者加装转接板。柜体下部预留了液压油箱的安装空间，油箱采用钢板焊接结构，内部设置隔板分隔回油区和吸油区，延缓油液沉淀杂质的时间，油箱侧面预留液位计、油温传感器的安装接口，顶部预留空气滤清器、回油过滤器的安装位，所有接口的位置都避开了柜体的加强筋位置，方便后期维护时拆装滤芯。

　　侧置的动力单元采用独立安装底座设计，底座和主柜体之间采用螺栓刚性连接，电机和液压泵之间采用钟形罩加弹性联轴器连接，保证电机轴和泵轴的同轴度偏差控制在0.1mm以内，减少运行过程中的振动和噪音。动力单元的底座下方设置了接油盘，收集泵轴密封处渗漏的油液，避免油液直接滴落到车间地面造成污染。主操作面板上的控制阀组采用板式安装结构，所有阀块都固定在面板内侧的安装支架上，阀件的操作手柄伸出面板外侧，管路连接都在柜体内部完成，外观整洁的同时也能避免外部磕碰损坏管路。面板上的压力表按照测试回路分组排布，吸油压力、系统工作压力、回油压力、被试件测试口压力分别对应不同位置的压力表，操作人员可以快速读取对应回路的压力数值，不需要反复辨认仪表标识。

　　在安装边界的设计上，整套设备的最大外轮廓尺寸控制在长1.2m、宽0.8m、高1.8m以内，不需要占用过大的车间场地，侧置动力单元的突出尺寸不超过柜体宽度的30%，设备摆放时预留0.5m的侧面维护空间就可以完成电机、泵组的拆装维护，柜体背部设置可开启的检修门，门体采用铰链连接搭配快拆锁扣，不需要额外工具就可以打开柜门，检修内部的管路、阀组和电气接线。设备的电气控制部分布置在柜体上部的独立电气仓内，和下部的液压区域做密封分隔，避免油液雾气进入电气仓造成元件短路，电气仓内预留了数据采集模块的安装位置，可以后期加装压力、流量传感器，把测试数据传输到电脑端生成测试报告。

　　设计过程中重点考虑了测试工况的通用性，预留了多组标准测试接口，可以通过更换快速接头连接不同通径的被测试元件，测试回路设置了溢流阀做过载保护，系统最高压力可以根据测试需求调节，避免超压损坏被试件。管路布置时尽量减少管路弯头的数量，降低管路沿程压力损失，所有管路都采用无缝钢管折弯制作，管路接头采用标准24度锥密封形式，保证高压状态下的密封可靠性，管路固定采用管夹间隔固定，避免设备运行过程中管路振动产生异响。油箱的容积按照泵组流量的5倍设计，保证系统连续运行时油液温度不会过快升高，同时预留了冷却器的安装接口，在长时间连续测试的场景下可以加装风冷却器，控制油液温度在合理工作区间。
