双夹头弹簧锁紧快接连接组件

　　这套连接组件的核心思路，是用两个对称布置的夹头配合一个弹簧加载的锁定套筒来完成快速接合与脱开，整套动作只依赖一颗调节带帽螺钉驱动，不需要额外工具或复杂操作序列。在实际装配现场，这类结构常见于需要频繁拆装、又要求对接后定位可靠的管路、杆件或模块化设备接口处——操作人员把对接端推入到位后，夹头在锁定套筒的锥面约束下收拢抱紧，弹簧持续提供轴向预紧，防止振动工况下套筒自行回退松脱。

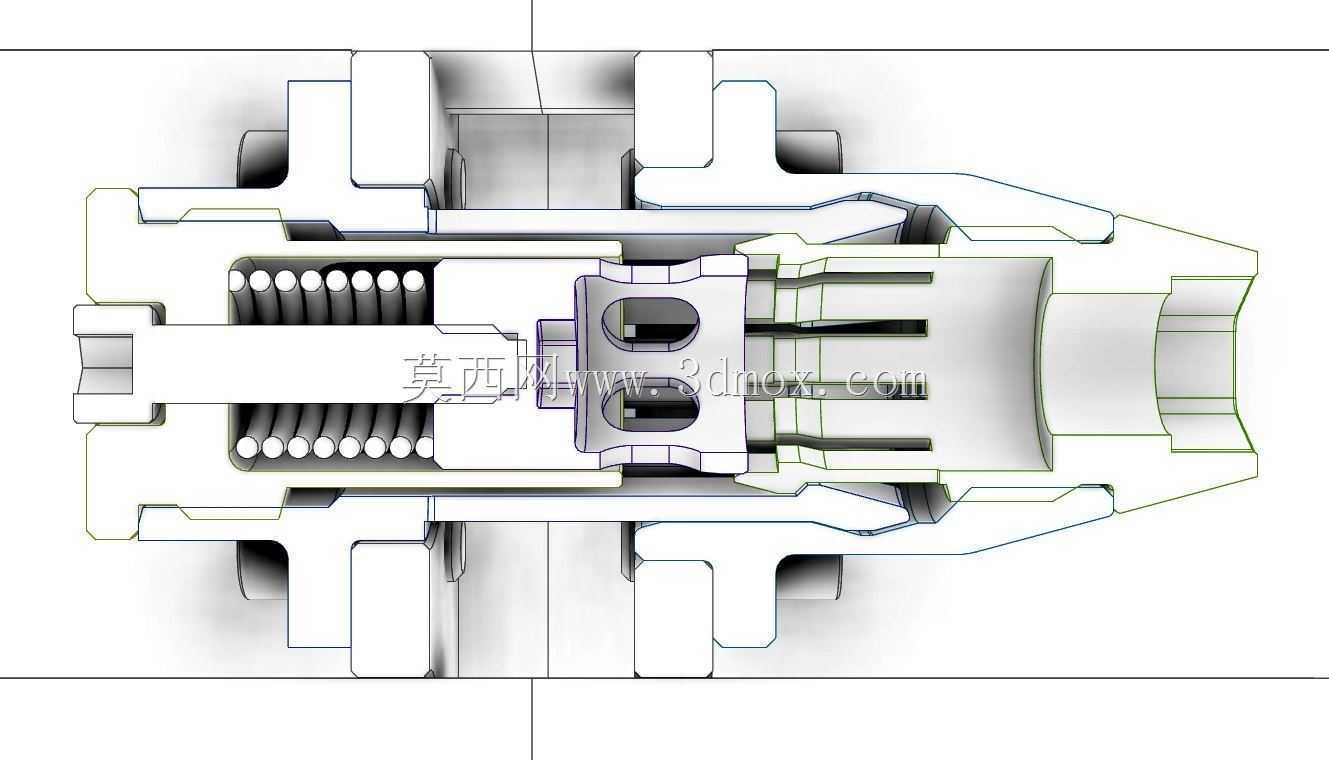

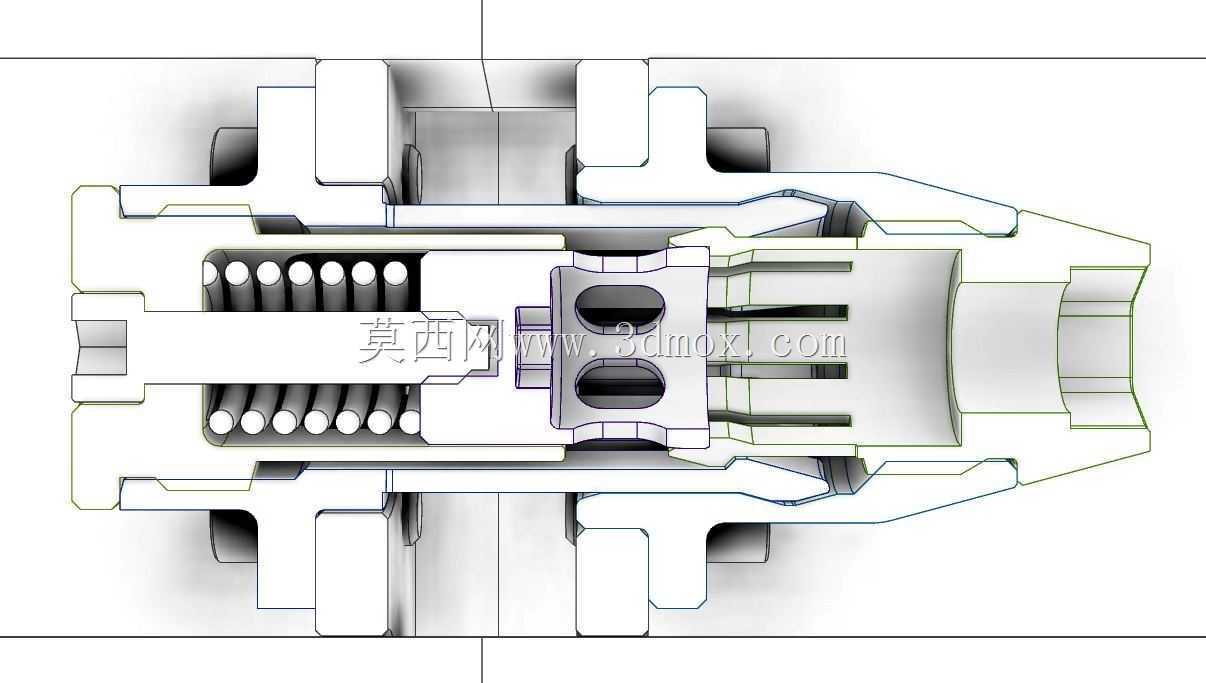

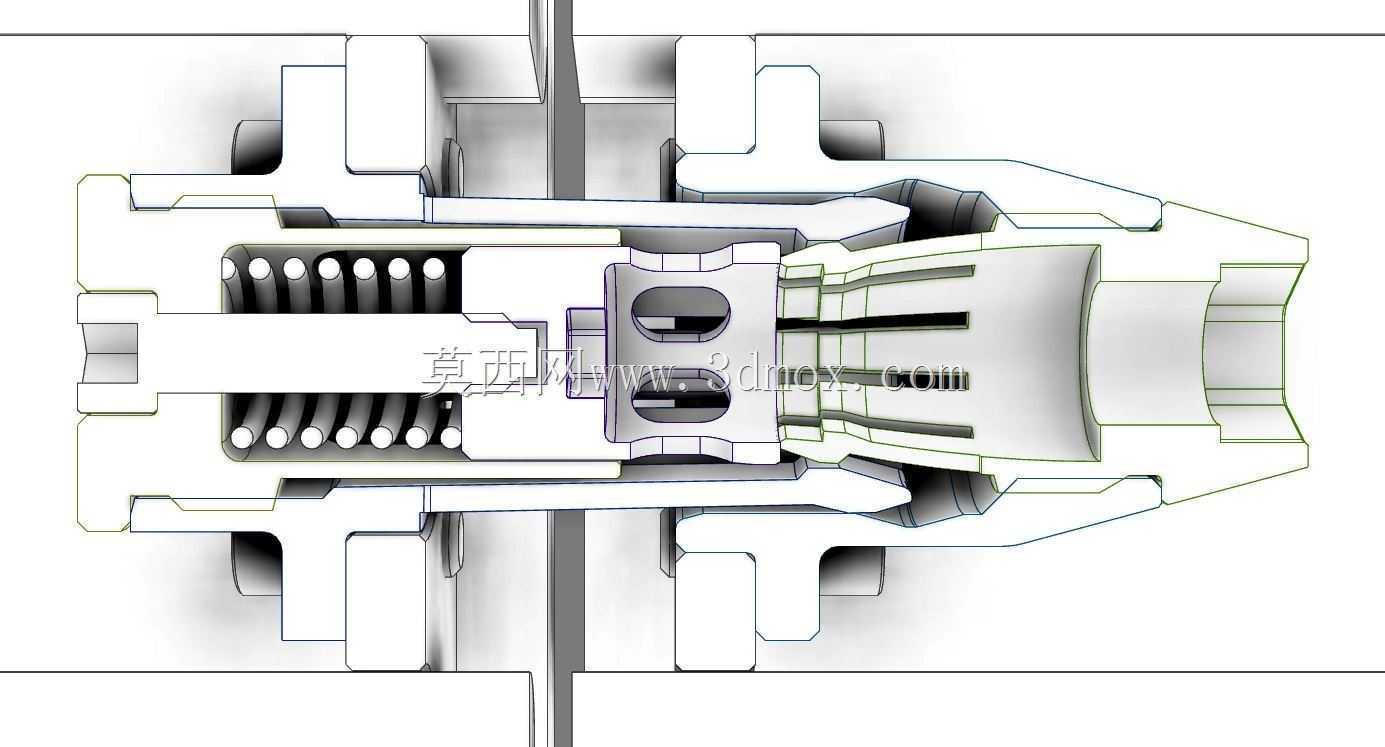

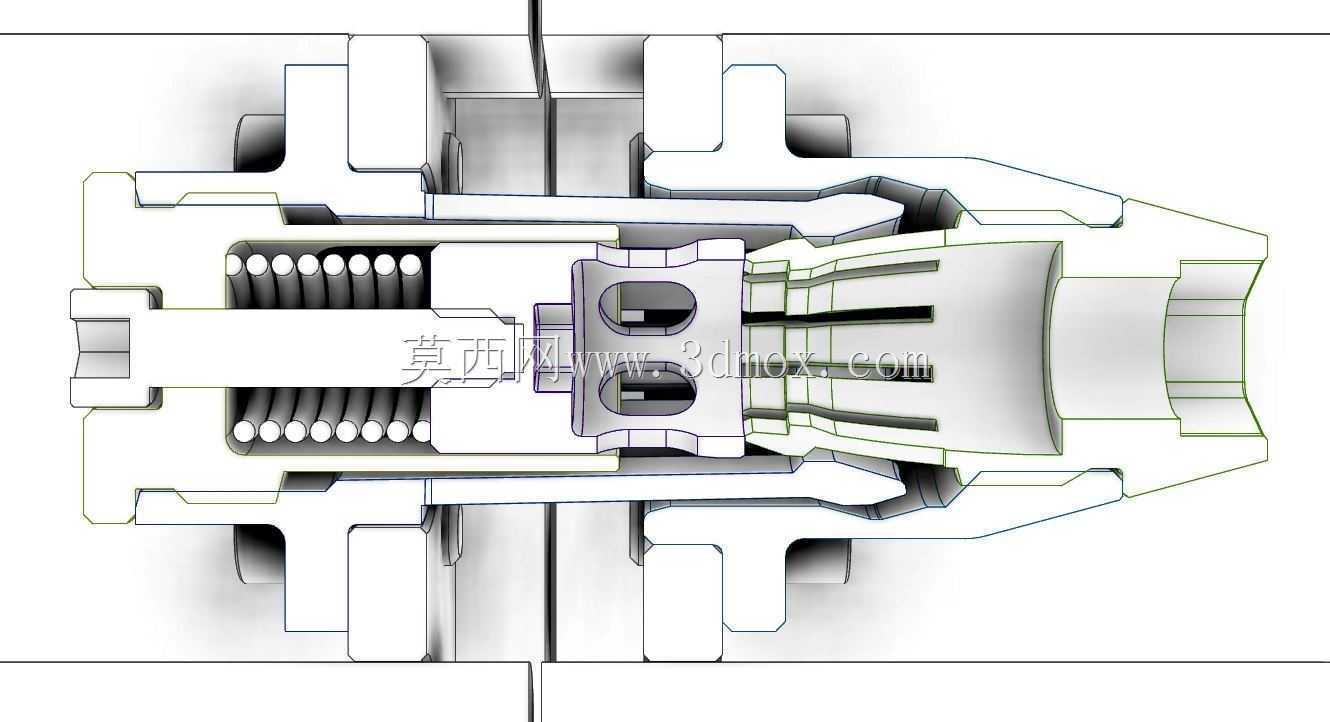

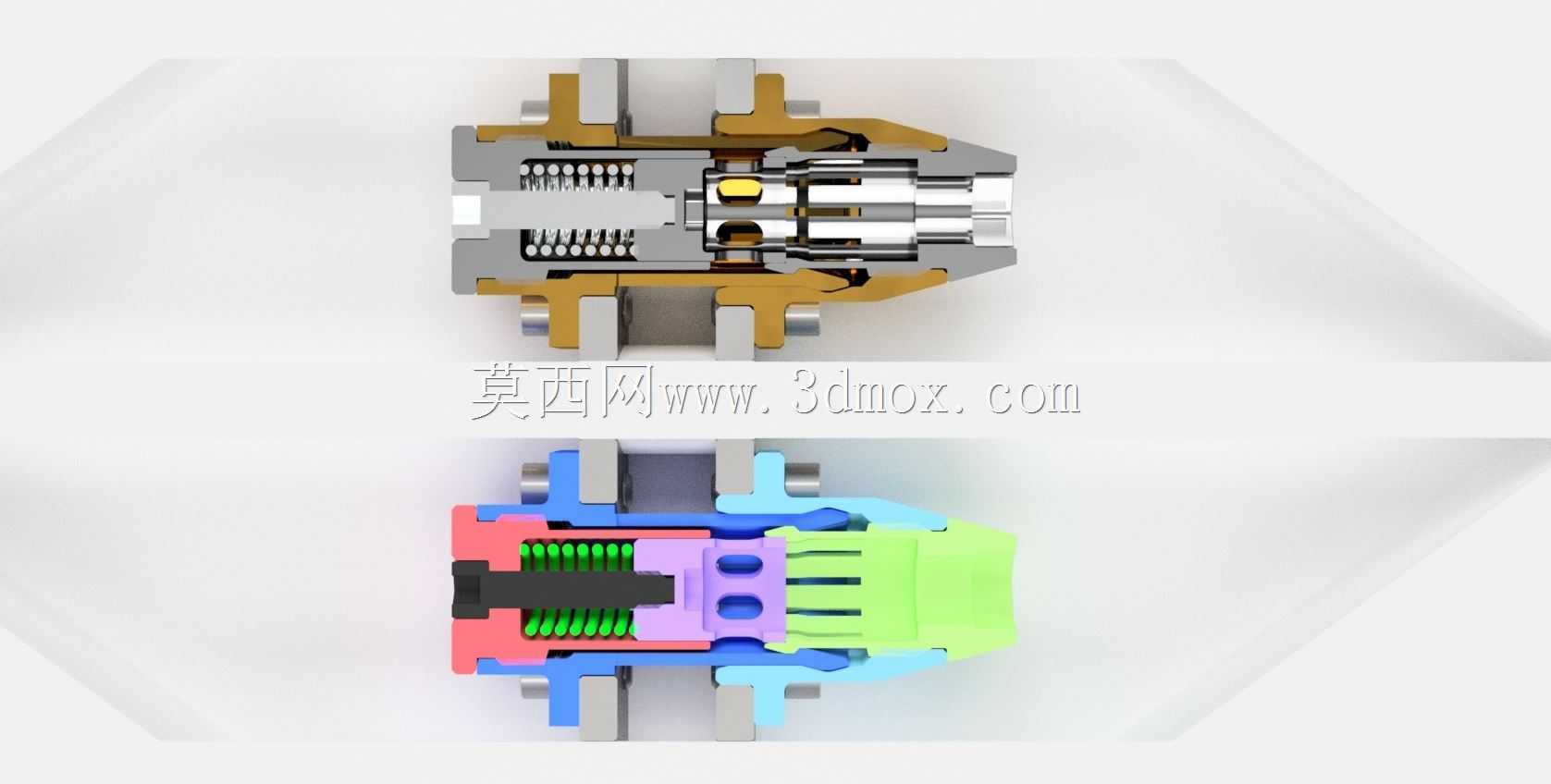

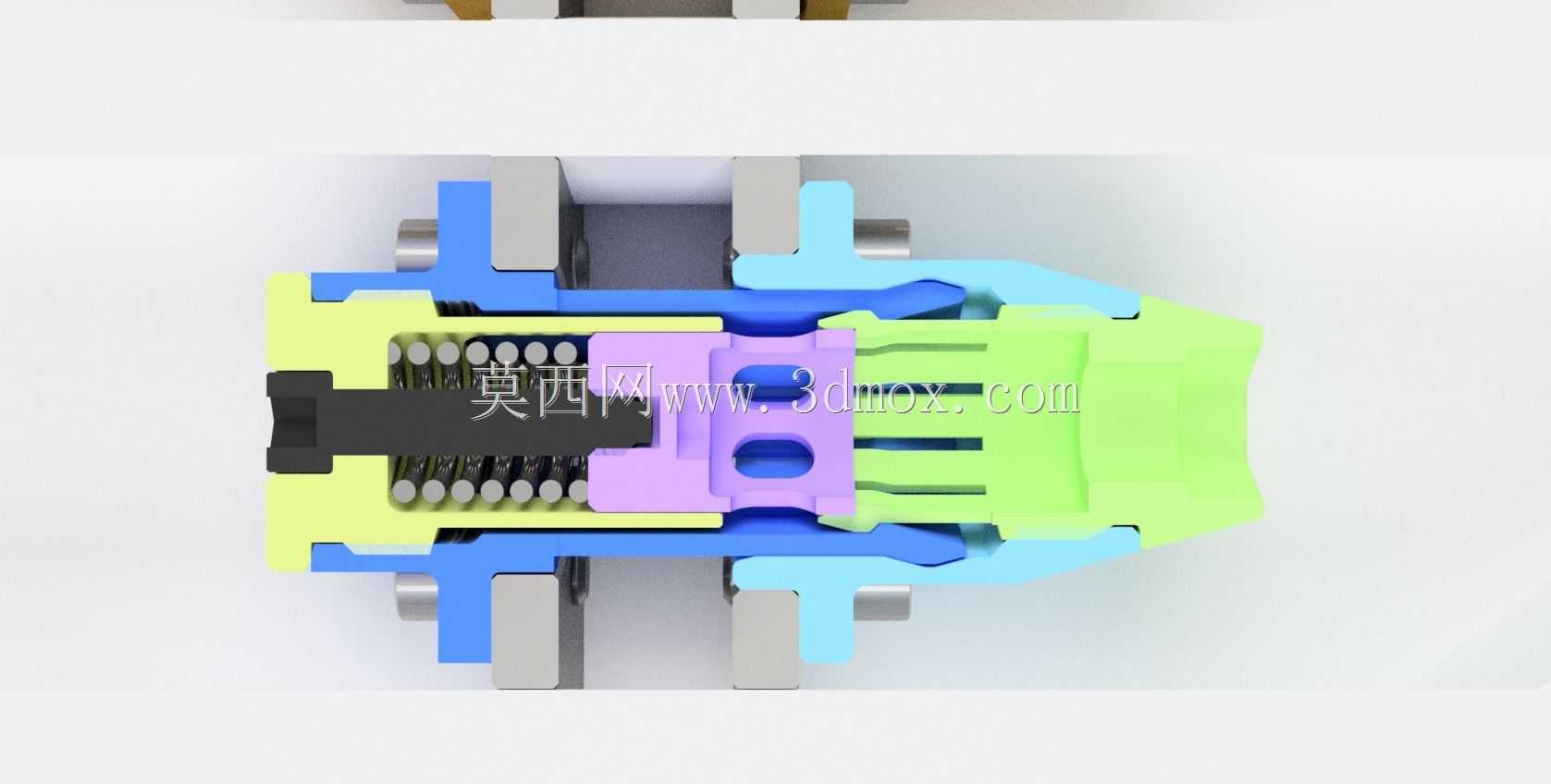

　　从受力路径看，未建立连接之前，各组件之间并不传递工作负载，夹头处于自由偏摆状态，这一设计让对接过程阻力很小，避免了硬插接时的别劲与刮伤。当夹头被推送至与锁紧套筒接合的位置，套筒内壁的锥段会把夹头向中心收拢，同时压缩内置弹簧；一旦夹头膨胀（撑开）到位，内夹头张开，锁紧套筒被允许继续推入凹槽，凹槽的台阶面挡住夹头，使其无法反向折叠松脱，从而形成稳定的锁止。脱开时只需反向转动带帽螺钉，螺钉拉动锁定套筒回缩，解除对夹头的径向约束，夹头松开，连接即可分离。整个锁止与解锁的逻辑闭环清晰，零件数量少，运动关系明确。

　　建模时需要重点处理几处配合边界：一是夹头与锁定套筒锥面的接触角度，锥角过小会导致自锁过强、解锁费力，锥角过大则锁止不可靠、容易在冲击下脱开，通常要结合弹簧刚度反复校核；二是弹簧的工作行程与预压量，弹簧在套筒推入凹槽后仍需保留足够压缩量以维持防松预紧，同时在全行程内不能并圈压死；三是带帽螺钉的螺纹行程要覆盖套筒从解锁到锁止的全部位移，螺钉头部与套筒之间的传动面要保证转动顺畅、不卡滞。

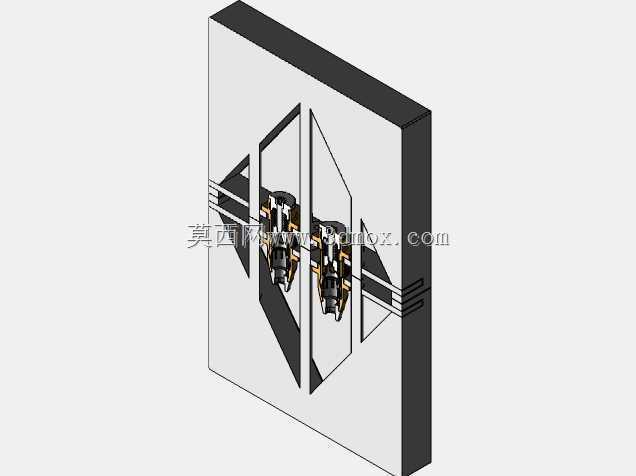

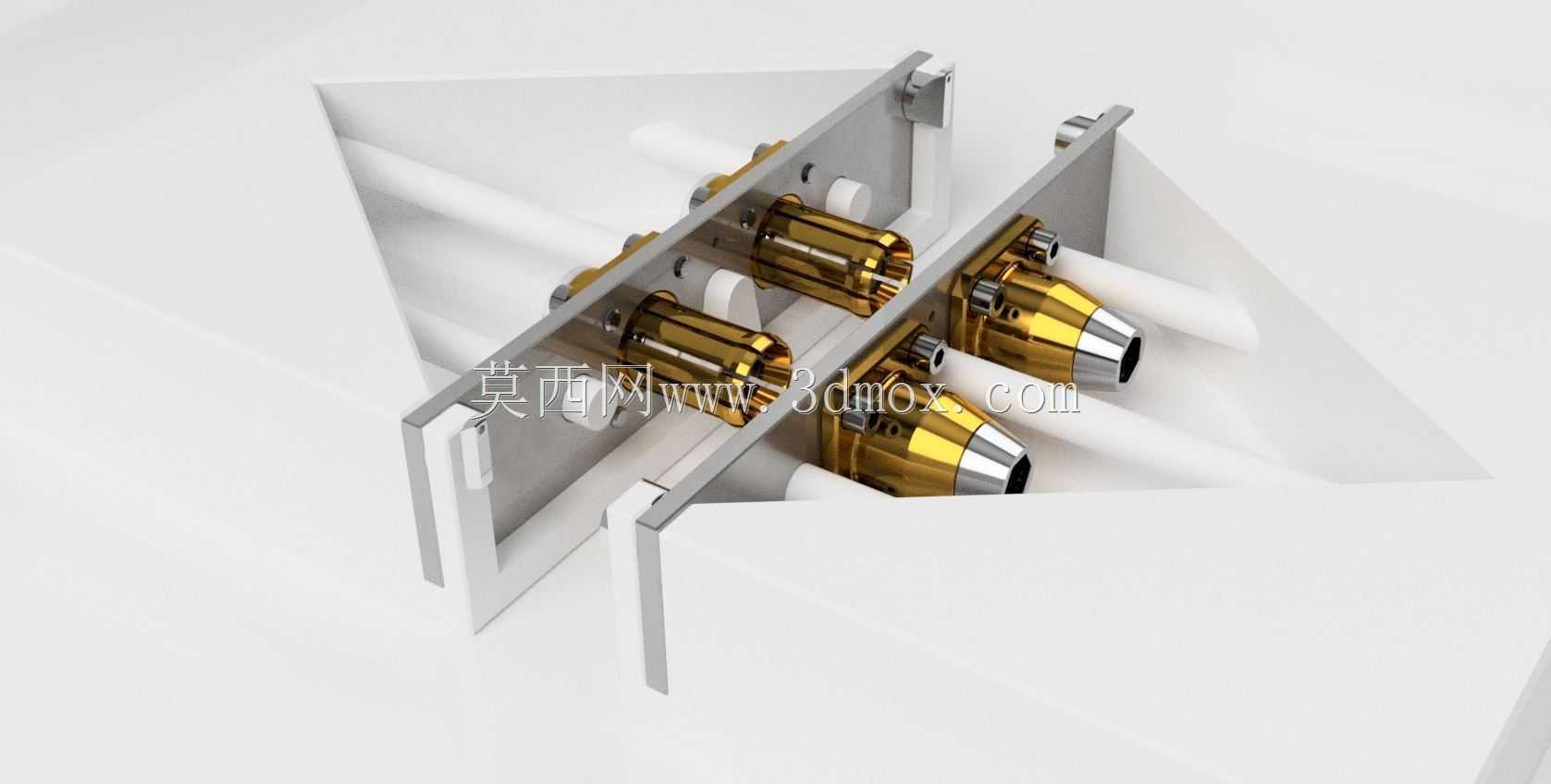

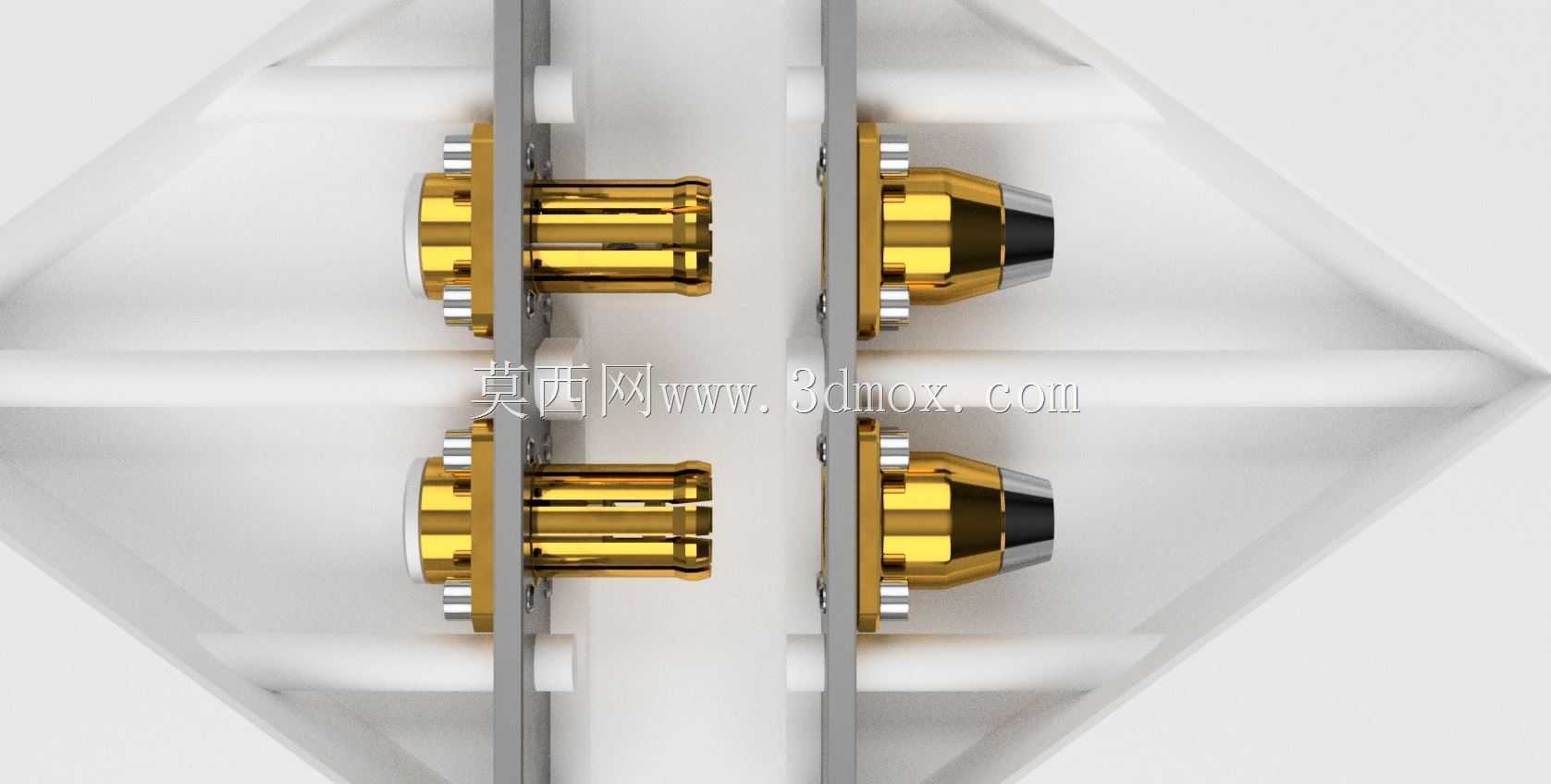

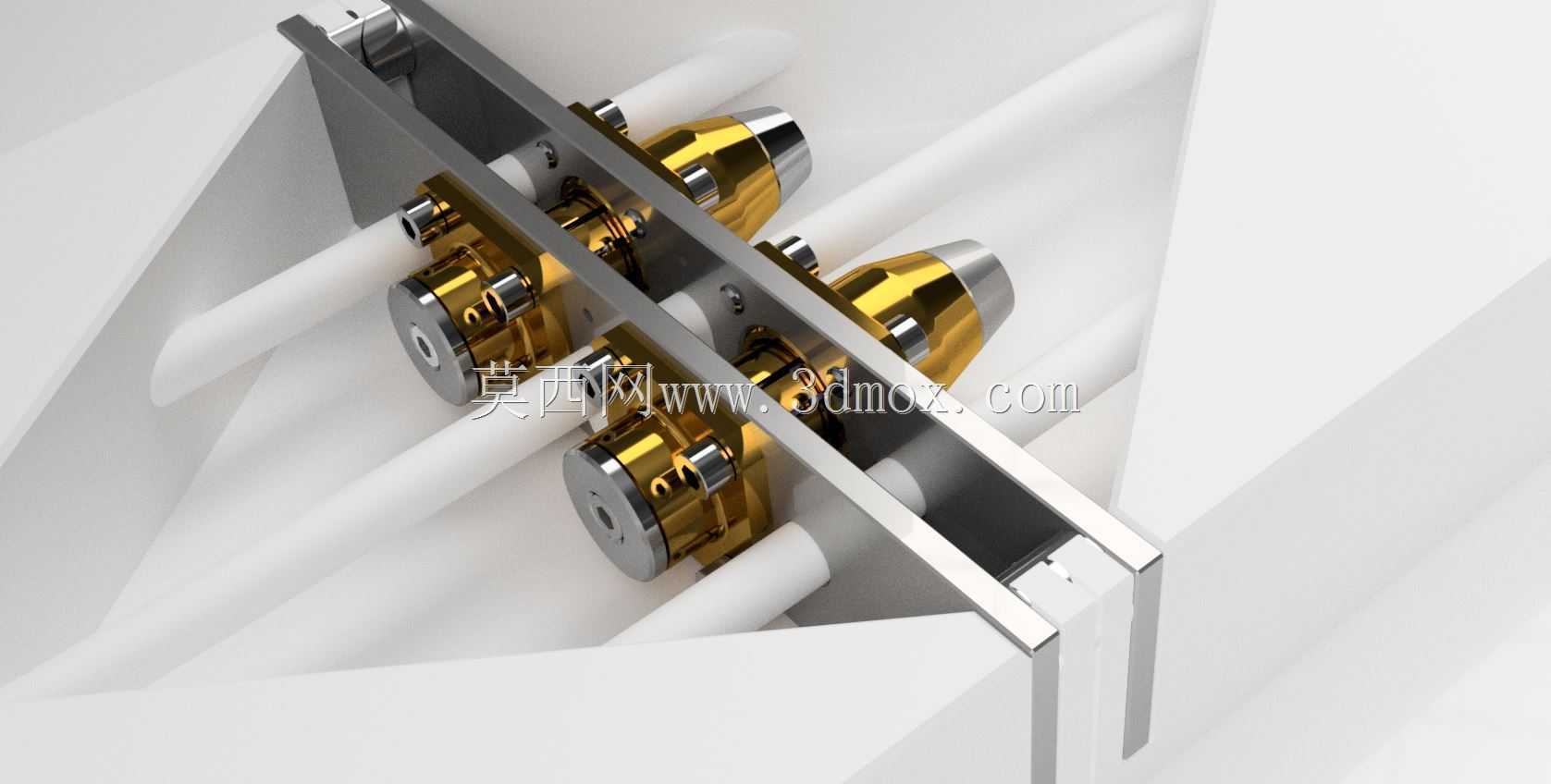

　　外形与安装方面，组件整体呈对称的双夹头布局，夹头沿对接轴线方向伸出，锁定套筒套在夹头外侧做轴向滑动，安装基板为夹头和套筒提供导向与支撑，基板上的安装孔位决定了整套机构在设备面板或支架上的固定边界。设计安装空间时，除了容纳本体的静态轮廓，还必须预留套筒轴向移动的行程空间，以及带帽螺钉操作所需的扳手或手指回转空间；夹头前端的导入段应做出倒角或圆弧，方便对接件盲插对位。对接件的外径公差、表面硬度也需要与夹头抱紧面匹配，过软的杆件会在夹头咬合处产生压痕，过硬则可能导致夹头磨损加快。

　　在选型与改型时，工程师通常会根据被连接件的直径、传递的轴向拉力以及现场振动等级来调整夹头数量、抱紧面长度和弹簧参数。双夹头对称布置的好处是抱紧力分布均匀、对中性好，适合对同轴度有要求的对接场景；若负载更大，可在同一原理下增加夹头瓣数或加大套筒锥面长度。三维建模过程中，建议把夹头、套筒、弹簧、螺钉分别建立为独立零件并按实际装配关系约束，单独做一次套筒轴向推拉的运动校核，确认在锁止位夹头确实落入凹槽台阶、在解锁位夹头有足够张开量，再据此出工程图和装配尺寸，才能保证加工装配后机构动作与设计意图一致。
