管装夹持用管道副夹紧结构设计

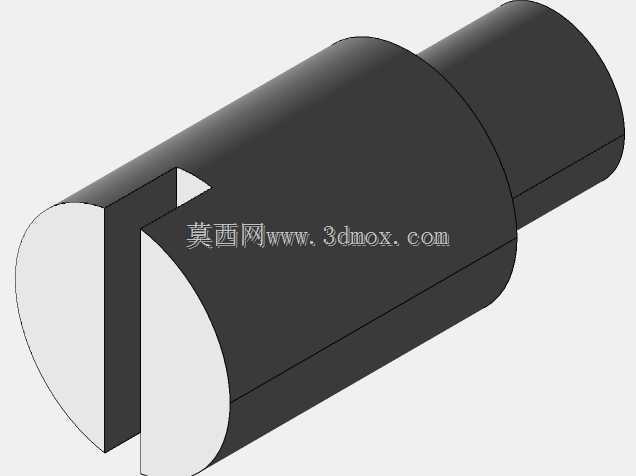

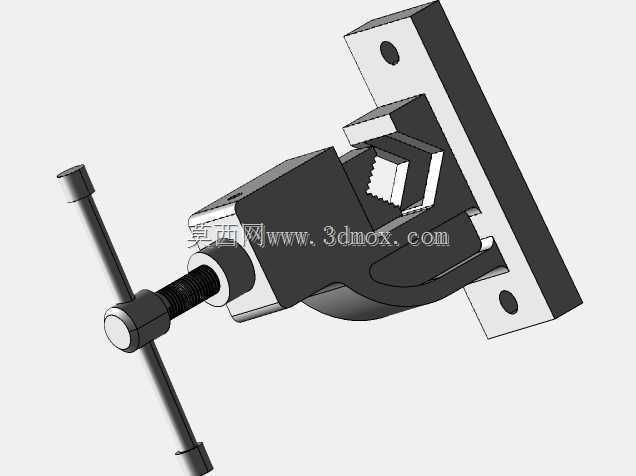

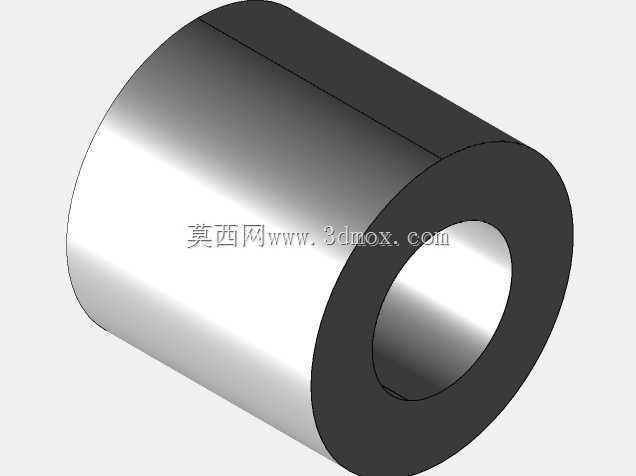

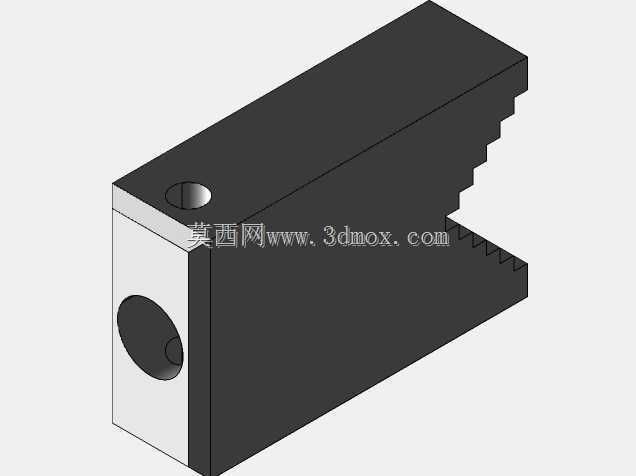

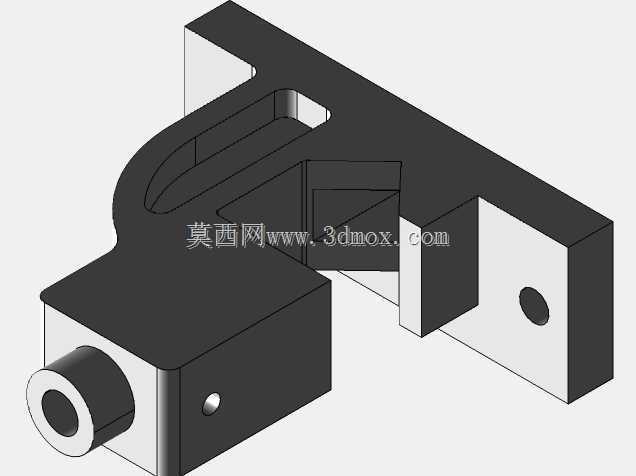

　　在工业管路布设、小型管件加工以及设备液压管路装配的现场场景里，这类管道副夹紧结构是随处可见的实用工装构件，它的核心作用是在管路对接、管端倒角、管件试压等工序中牢牢固定不同外径的金属或硬质塑料管道，避免管件在受力时出现轴向窜动、周向转动，保障加工或装配的精度。不同于普通台虎钳的平口夹持结构，这款管道副的钳口位置做了适配圆管轮廓的V型带齿设计，咬合时齿面能嵌入管件表层的氧化层或硬质包覆层，不会像平口钳那样在夹持圆管时出现受力点滑移、夹伤管件外壁镀层的问题，针对壁厚1mm到8mm的常规工业输送管、仪表导压管都能提供足够的夹持摩擦力。从结构设计逻辑来看，整个构件采用了固定基座加活动钳身的经典丝杠进给布局，固定基座上预留了两个沉头安装孔，

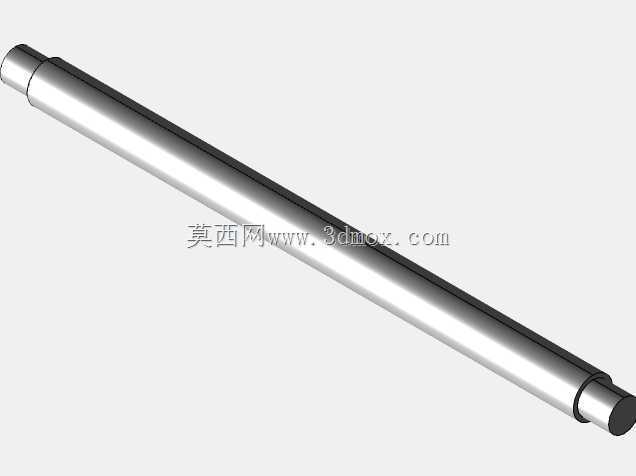

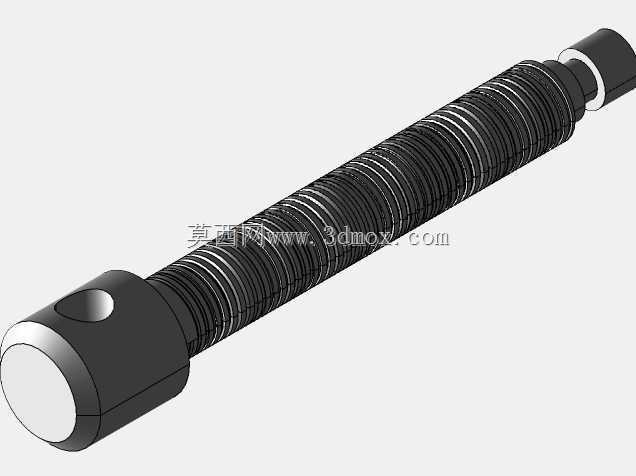

　　安装孔的中心距按照常规工装台的T型槽间距做了适配，安装时可以直接通过T型螺栓把整个结构锁在工作台面上，不需要额外做转接板，基座的底面做了0.02mm的平面度公差要求，安装后能保证钳身的进给方向和工作台面保持平行，避免夹持时管件出现上翘偏斜。活动钳身的导向部分采用了燕尾槽配合结构，配合间隙控制在0.03mm以内，丝杠转动时活动钳身不会出现上下翘动，钳口的闭合对中度能控制在0.05mm以内，保证管件被夹紧后轴线和钳身基准面平行，方便后续对接同轴管路。丝杠的端部设计了穿杆式加力手柄，不需要额外配套扳手，现场操作人员直接穿入加力杆就能手动施加夹紧力，丝杠的螺纹采用了梯形传动螺纹，导程设置为4mm，转动一圈钳口前进4mm，

　　既能实现快速开合调整夹持范围，又能在夹紧时实现自锁，不会因为管件的振动反力导致钳口松脱。钳身的整体外形尺寸控制在紧凑范围内，总长度不含手柄的情况下不到180mm，基座的安装面宽度为80mm，高度方向从安装面到钳口顶端的距离为65mm，不会占用过多工作台操作空间，在狭小的设备内部管路装配场景下也能临时固定使用。钳口的V型槽角度设置为90度，这个角度下对不同外径的管件都能形成四个对称的受力接触点，相比60度或120度的V型槽，90度槽的夹持范围更大，小到直径6mm的仪表管，大到直径35mm的输送钢管都能稳定夹持，不需要频繁更换钳口配件。在实际使用场景中，这类结构除了固定在工作台做小型管件加工工装外，

　　还可以直接集成到管道预制生产线的上料工位，作为管件的定位夹紧单元，相比气动或液压夹紧的工装，纯机械结构的管道副不需要外接动力源，在野外管线抢修、无动力源的现场作业场景下适用性更强，结构本身没有易损的密封件、电子元件，日常维护只需要定期给丝杠和燕尾导向面涂抹润滑脂即可，长期在多粉尘、有切削液飞溅的加工车间使用也不容易出现故障。设计过程中针对钳口的齿形做了专门的受力校核，齿尖的硬度做了局部淬火处理，硬度达到HRC45-50，夹持硬度较低的紫铜管、铝管时不会因为齿尖过软出现咬合打滑，夹持硬度较高的不锈钢管时也不会出现齿尖崩裂的问题，钳身的主体材料采用了45号钢整体铸造后去应力处理，长期承受夹紧反力也不会出现基座变形，保证夹持精度的长期稳定性。安装边界方面，基座的两个安装孔为长圆孔设计，允许安装时存在±2mm的位置偏差，降低了工作台安装孔的加工精度要求，活动钳身的最大开合行程为45mm，覆盖了绝大多数工业现场常用管件的外径范围，手柄的转动半径控制在120mm以内，操作时不会和台面上的其他工具、工件产生干涉。
