航空快卸锁紧机构手柄式弹簧锁

　　这类手柄式快卸锁紧件常见于航空机载设备舱、检修口盖、仪器面板以及需要频繁开启的薄板连接部位，核心诉求是在不借助工具的情况下完成快速闭合与释放，同时保证振动工况下连接不松脱。结构上采用心形回转手柄作为操作端，手柄下压或转动后带动下部芯轴产生轴向位移，配合中部压缩弹簧提供持续预紧力，使锁头与被连接件之间保持稳定夹紧。

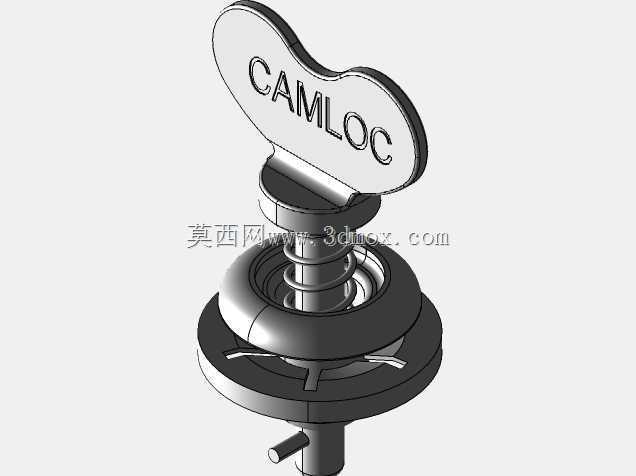

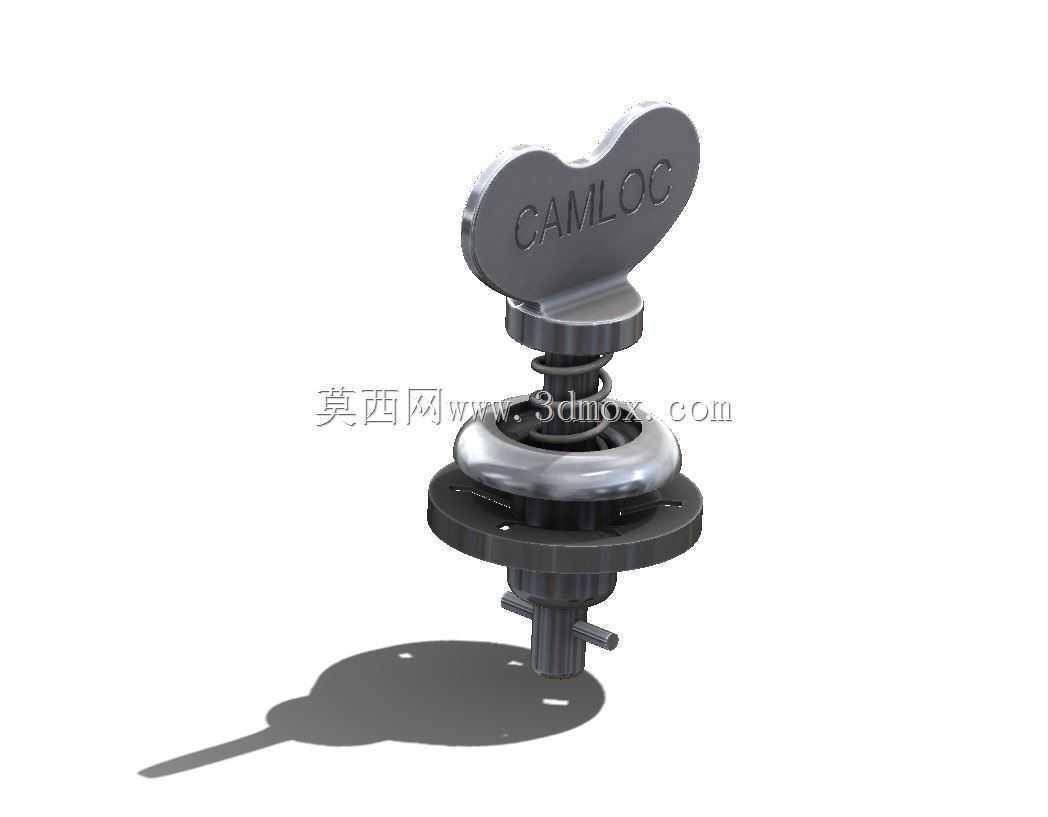

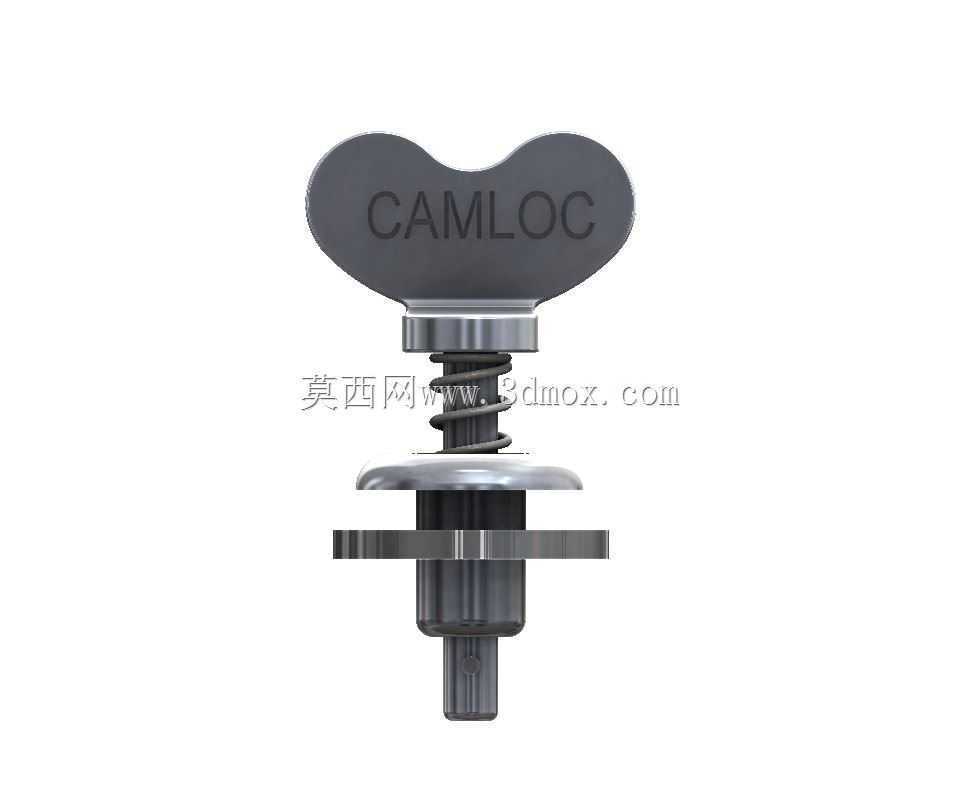

　　从装配关系看，产品由操作手柄、上支座、弹簧、环形法兰座、锁紧芯轴和横向止动销组成。法兰盘承担主要安装定位功能，盘面上预留多个安装孔，可通过铆钉或螺钉固定在口框、支架或设备壳体上；芯轴从法兰中心孔穿过，下端伸出段用于勾住或顶住对侧锁座，横向销则限制芯轴旋转或脱出，保证动作沿轴向传递。弹簧被约束在手柄座与法兰之间，既提供复位力，也补偿装配公差和长期使用后的磨损量。

　　实际使用时，操作人员扳动顶部手柄，凸轮或偏心轮廓将旋转动作转化为芯轴的短行程拉紧，口盖随即被压向密封面；反向操作时弹簧推动芯轴回位，锁点脱离，口盖可直接打开。相比普通螺栓连接，这种结构省去了反复拧转和工具取放，地勤、检修人员在狭小舱段内单手即可完成操作，对缩短维护周期、减少零件散落风险有明显价值。

　　设计建模时需要重点处理几处配合：一是手柄与芯轴顶部的铰接或型面配合，要保证力传递路径明确，避免手柄在受载时出现侧向摆动；二是弹簧工作行程与预压量，预压过小会导致振动噪声和夹紧力不足，预压过大则操作手感沉重并加速型面磨损；三是法兰安装面与芯轴轴线的垂直度，若安装基准偏斜，锁点对中会变差，长期使用容易出现卡滞。

　　外形边界方面，顶部手柄展开后形成较大的操作轮廓，便于戴手套作业，但在布局时必须预留手柄旋转空间，避免与周边线缆、管路或相邻设备干涉；法兰下方伸入结构的芯轴长度需根据被连接板厚、密封垫压缩量和锁座高度共同确定，伸出过长会造成闭合不到位，过短则无法可靠勾接。安装孔位宜选取法兰刚度较高的区域，紧固后支座不应产生明显翘曲。

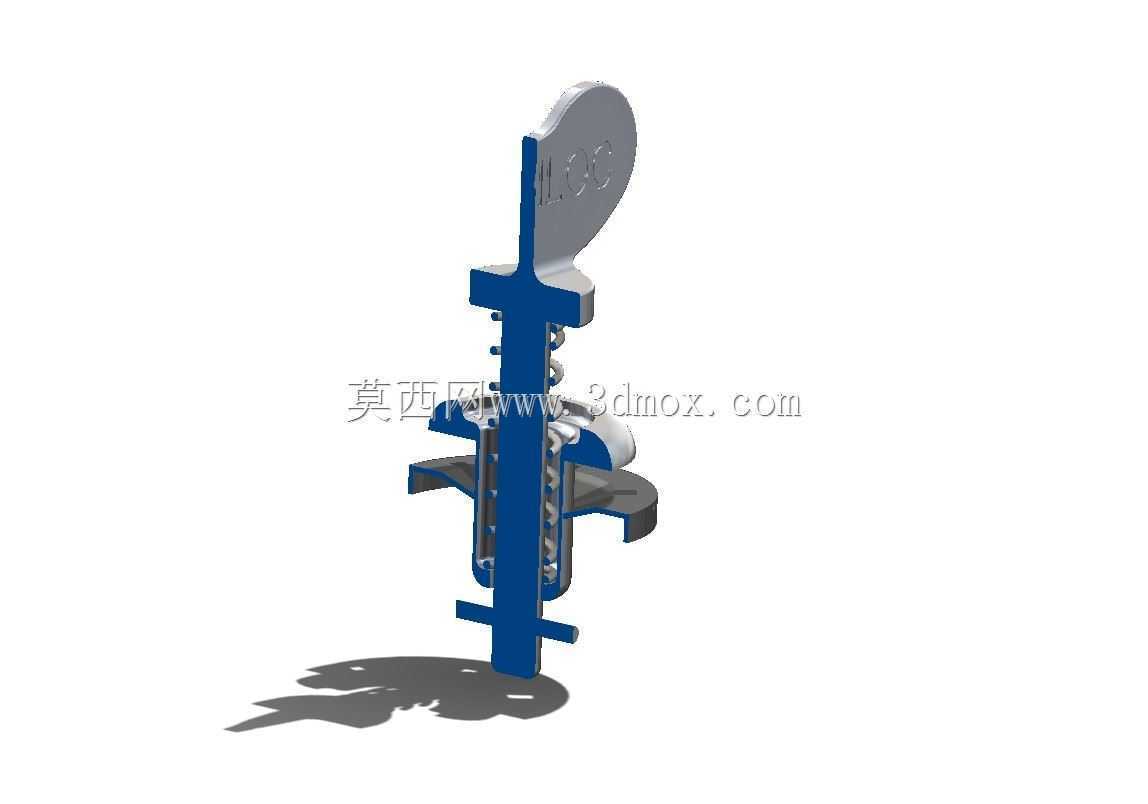

　　在三维结构表达中，弹簧按实际中径、丝径和有效圈数建立，既能展示压缩状态，也可用于检查并圈、并紧和导向长度；手柄表面的标识区域可通过凸字或凹刻呈现，便于识别品牌与操作方向；金属件按机加工件思路处理圆角、拔模和倒角，避免出现应力集中的尖锐过渡。下部锁头与止动销的位置关系要清晰，方便工程师核对锁座配合形式。

　　选型应用中，这类快卸锁适合经常开启、要求免工具操作且承受一定振动的连接场景，尤其在航空维修口盖、地面设备机柜、试验工装夹具和车辆检修面板上具有较高通用性。结构工程师在引用此类模型时，应结合板厚、开口尺寸、操作空间和预期夹紧力复核安装边界，并确认锁点行程能够覆盖密封件压缩范围，从而保证锁紧后贴合紧密、开启时动作顺畅。
