沃尔沃240四活塞前制动卡钳结构

　　该三维结构围绕乘用车前轮盘式制动执行部件展开，核心对象为对置四活塞固定式制动卡钳，主要用于车辆前轮在制动踏板输入液压后，将制动管路内的液压力转换为制动片对制动盘两侧的夹紧力，从而通过摩擦作用降低车轮转速。与常见的浮动式单活塞或双活塞卡钳不同，四活塞布局在卡钳本体两侧分别布置活塞，制动时两侧活塞同步推动摩擦片，能够在相同制动液压力下获得更均衡的夹紧载荷分布，减少制动盘单侧受力偏摆，也有利于控制摩擦片接触压力不均带来的热斑、抖动和偏磨问题。

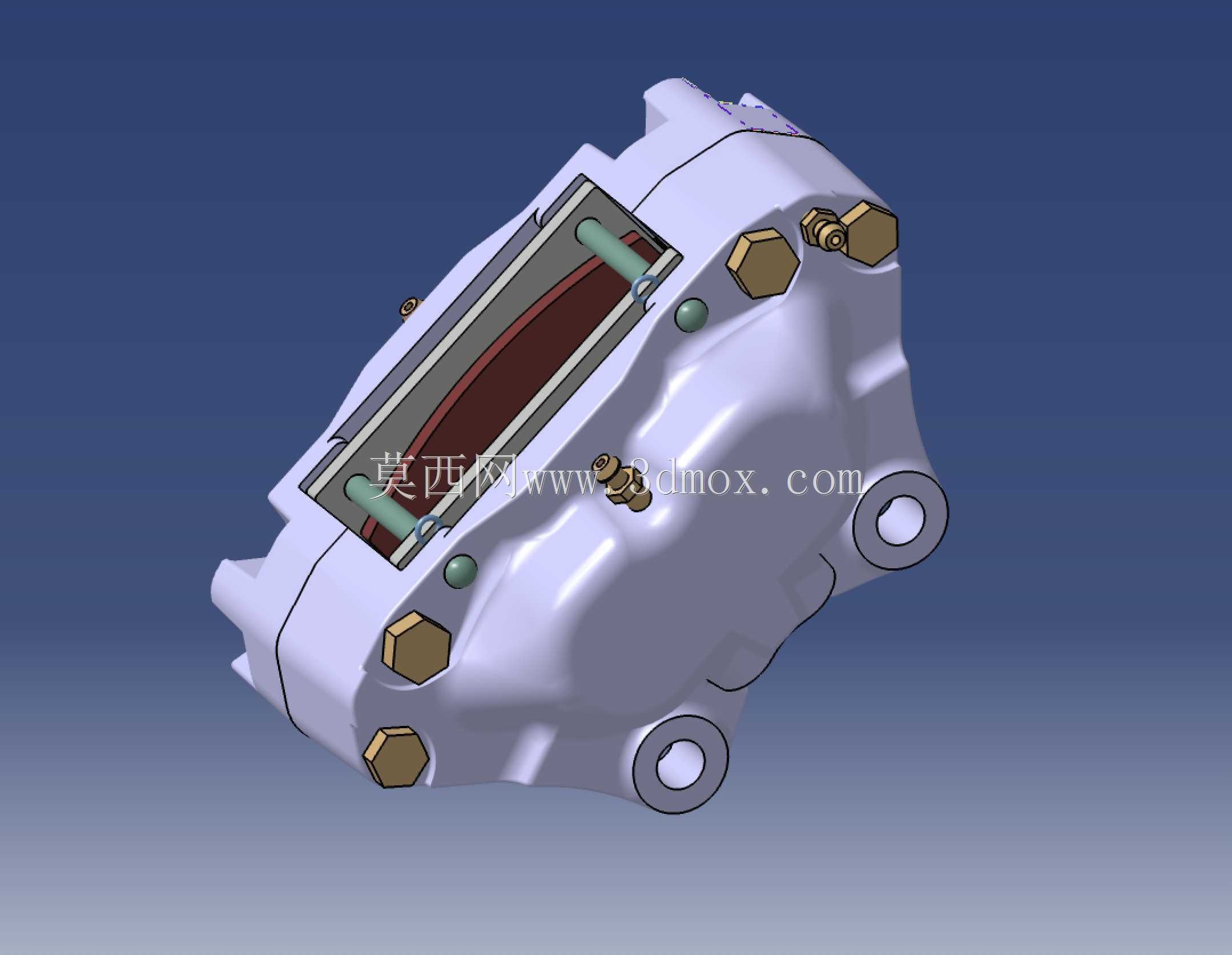

　　从实际装车场景看，这类卡钳位于前轮转向节附近，工作空间受到轮辋内侧、减振器、转向拉杆、轮毂轴承、制动盘外径以及防尘罩等多个边界约束。模型在外形处理上保留了卡钳壳体外侧的加强曲面、活塞腔区域的隆起结构、安装耳座以及放气螺钉、油口等细部特征，能够用于校核卡钳与轮辋包络、转向节安装面和制动盘之间的相对位置。卡钳壳体并非规则块体，而是围绕四个活塞腔、制动片容纳空间和油路通道形成的复杂承载壳体；外侧曲面既承担结构加强作用，也需要在有限轮内空间中避让旋转件和悬架跳动轨迹。

　　设计这类部件时，首先要明确制动盘厚度、有效摩擦半径、制动片面积和活塞直径组合。四活塞卡钳通常将活塞分两组布置在制动盘两侧，活塞轴线垂直于制动盘摩擦面，液压力作用在活塞端面后，经活塞推动摩擦片压向制动盘。模型中可见的活塞、导向销及摩擦片局部结构，可用于检查活塞推出方向、摩擦片滑移间隙以及卡钳跨距是否合理。卡钳跨距过小会导致制动片和制动盘布置空间不足，跨距过大则会增加卡钳体积，并可能与轮辋内壁发生干涉。

　　安装边界是该类结构建模中不可忽视的部分。卡钳通过本体上的安装耳与转向节或支架连接，安装孔位置、孔距、螺栓规格和结合面方向直接决定装车可行性。图纸中安装架螺栓间距约为76.2mm，即3英寸级别的安装宽度，这一尺寸可作为周边转接支架、转向节凸台和维修替换件设计的重要参考。进行整车布置时，不能只检查静态装配位置，还应考虑前轮最大转向角、悬架上下跳动、制动盘热膨胀、摩擦片磨损后卡钳相对位置变化以及维修拆装时工具的操作空间。

　　卡钳本体的油路设计也影响制动响应。对置活塞结构需要将制动液入口的压力分配至各活塞腔，壳体内部油道应保证各腔压力建立一致，避免一侧活塞动作滞后。外露的油口位置需要兼顾制动软管走向，防止软管在转向和悬架运动过程中被拉伸、弯折或与轮胎摩擦。放气螺钉通常布置在卡钳较高位置，以便维护时排出腔内空气；模型保留这类接口特征，有利于制动系统装配人员判断软管接头和排气操作方向。

　　从结构强度角度看，制动时卡钳桥部承受摩擦片反力形成的张开力矩，壳体在活塞腔周围、安装耳根部和桥背区域应力较高。外形上的加厚筋面和圆滑过渡并非单纯造型，而是为了降低高压制动工况下的局部应力集中，同时控制卡钳在高摩擦温度下的变形。若卡钳刚性不足，制动踏板感觉会变软，摩擦片与制动盘之间的接触压力分布也会受到影响；若质量过大，则会增加簧下质量，对悬架响应和燃油经济性不利。因此，设计中往往在活塞腔壁厚、桥部截面、安装耳刚度和壳体减重凹腔之间取得平衡。

　　该模型还可用于前转向节和制动盘周边开发。工程师能够依据卡钳外形建立轮辋内侧包络，检查满打方向时卡钳与轮辐、平衡块、防尘板的间隙；也可以根据安装耳位置反推制动支架的结合面。对于制动片设计，模型中卡钳内侧开口宽度、片耳支撑位置和活塞压痕区域，可用于确认摩擦片钢背形状、减振片、消音片和磨损极限空间。对于教学或逆向设计而言，四活塞卡钳相比简单盘式制动器更能体现液压制动系统中力传递、热负荷、结构刚度和整车边界协同的关系。

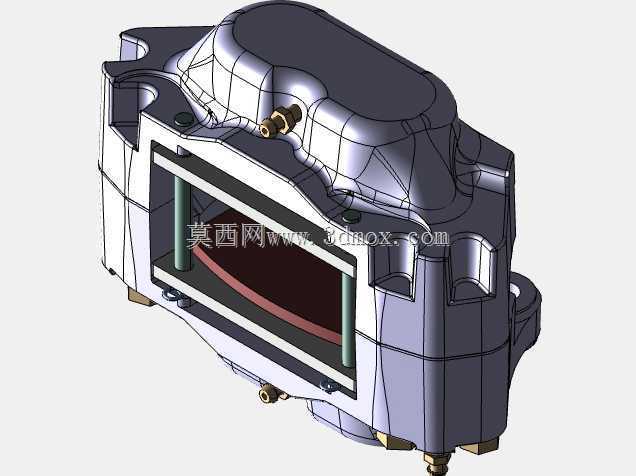

　　在建模表达上，壳体外部六角头、活塞端部、安装孔和摩擦片轮廓均被保留，便于进行装配关系演示和干涉检查。实际工程使用时，还应结合制动盘直径、轮胎半径、整车轴荷、制动主缸参数和目标减速度进一步核算制动力矩，而不能仅依据外形完成选型。卡钳作为安全件，其三维数模的价值不只在于外观展示，更在于把液压执行、摩擦制动、安装定位和轮边空间约束集中到同一结构中，为底盘制动系统设计、改装适配和维修教学提供直观依据。
