带ISO联轴器的农用拖车紧急制动套件

　　这套制动套件的核心适配场景集中在非道路农用作业领域，主要解决拖拉机牵引农用拖车行驶过程中，主车制动失效、拖车脱钩等突发工况下的主动安全问题，尤其适配丘陵山地、泥泞非铺装路面的农机作业环境——这类场景下拖车重载时惯性大，常规牵引制动响应滞后，极易出现推头、甩尾甚至脱钩溜车的恶性事故。整套系统采用气压制动逻辑，配套的ISO标准拖拉机联轴器是适配核心，能够直接对接主流农用拖拉机的后置气压输出接口，无需额外改装主车气路输出端，降低了农户自行加装的适配门槛。

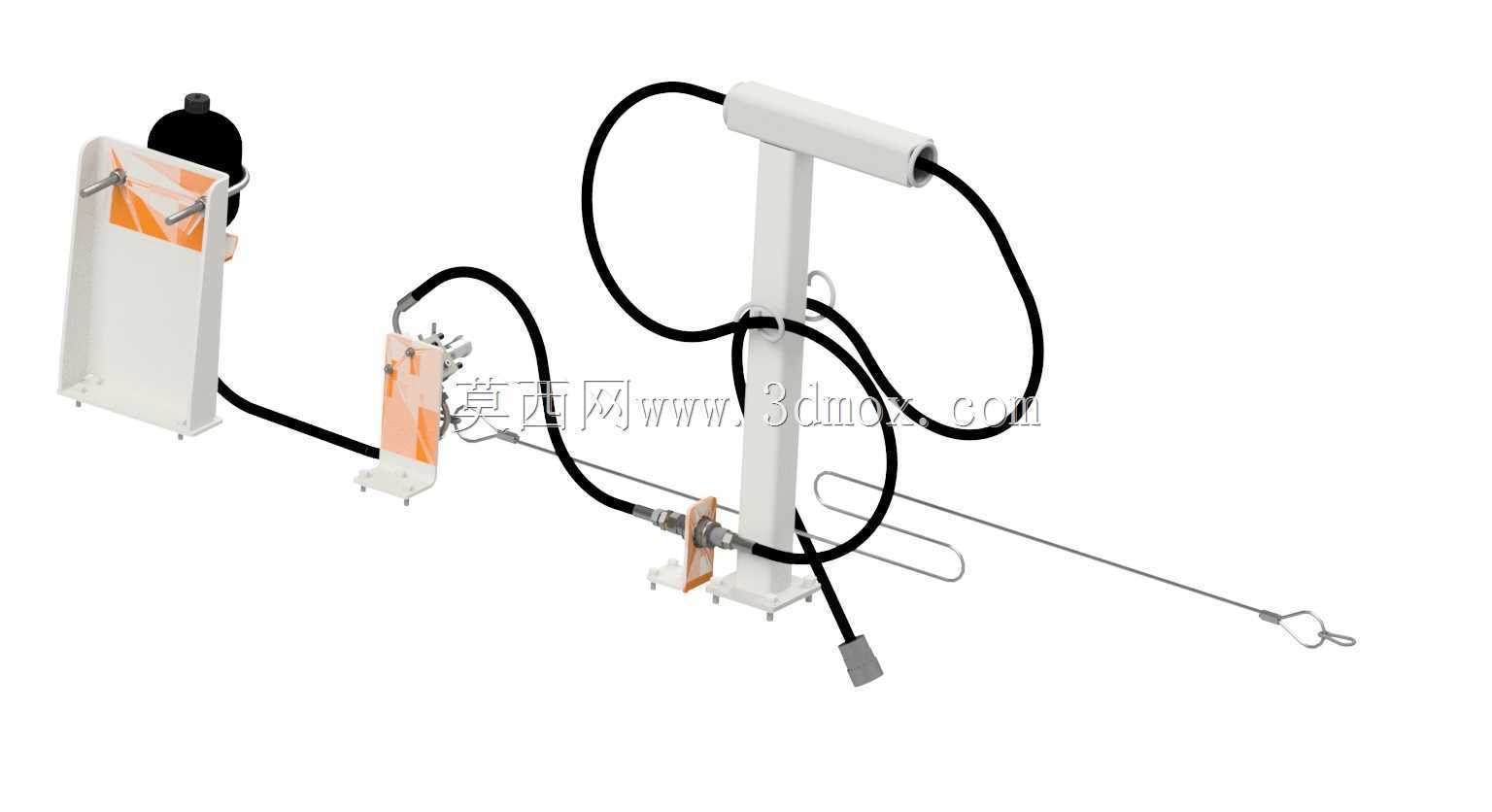

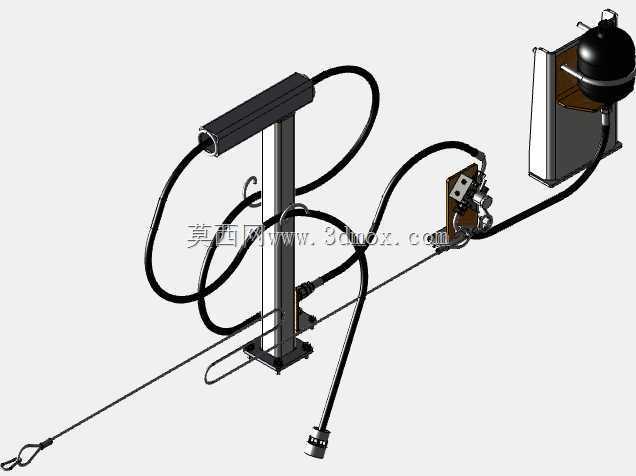

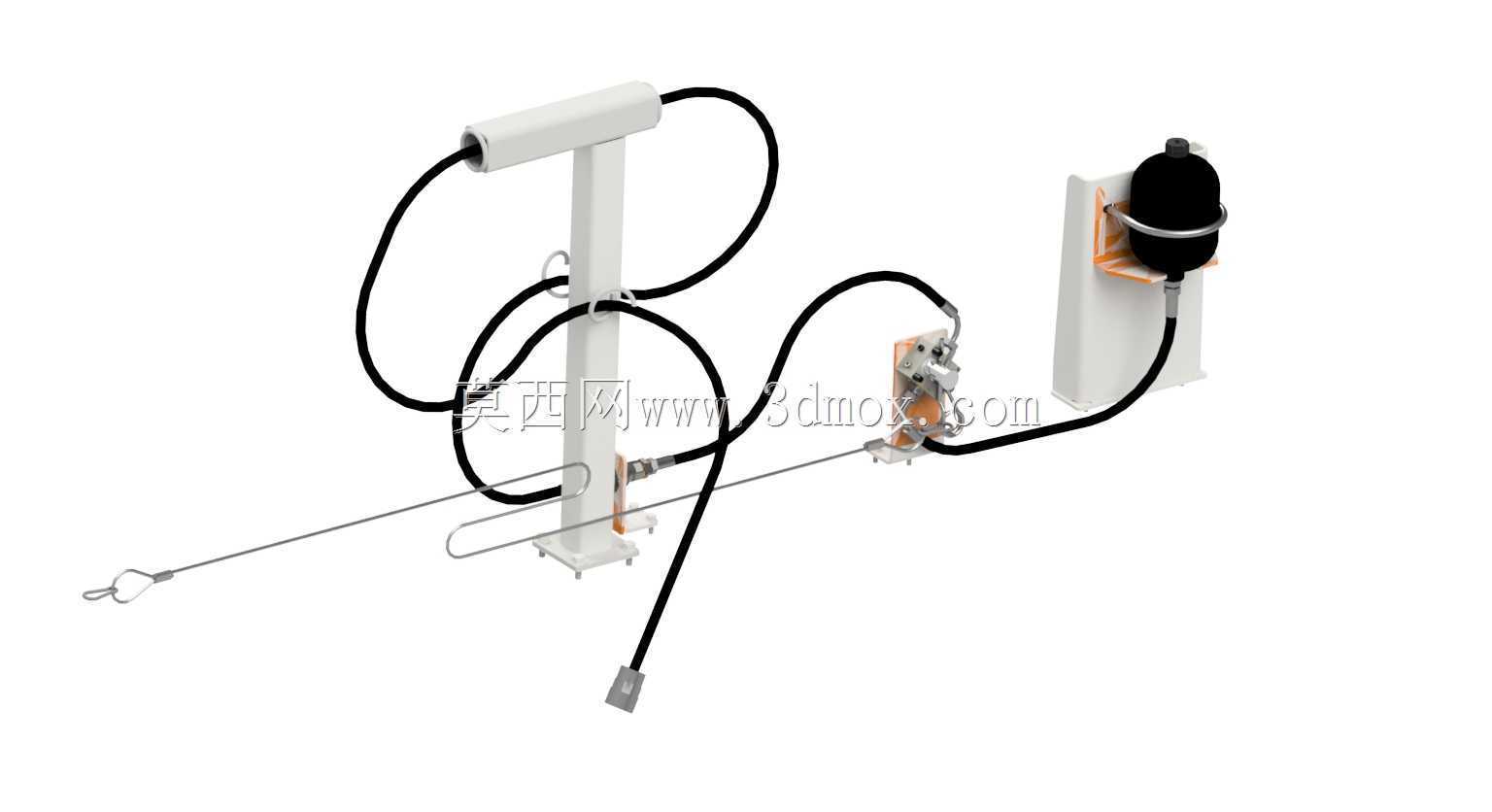

　　从结构组成来看，套件包含立式储气单元、制动控制阀组、刚性安装立柱、高压气路软管、机械触发拉索以及ISO联轴器接口几个核心部分。储气单元采用立式圆柱罐体搭配顶部防护端盖的结构，罐体本身预留了标准气路接口，可直接对接拖拉机自带的空气压缩输出端，日常行驶过程中持续储备高压气体，作为制动动作的动力源，无需额外加装独立供气单元。控制阀组集成了气压调节、紧急触发、气路导通多个功能模块，固定在安装立柱的侧方位置，阀组上预留了三个气路接口，分别对接储气罐、拖车制动气室以及主车供气端，接口全部采用快插式标准结构，现场装配时无需专用工具即可完成管路对接。

　　安装立柱采用矩形空心型钢焊接成型，底部设计了带四个安装孔的法兰底座，可直接通过螺栓固定在拖车车架前端的牵引梁位置，立柱高度经过适配性设计，安装完成后阀组和储气罐的位置刚好避开拖车牵引架的摆动范围，不会在拖拉机转向过程中与牵引销周边结构发生运动干涉。气路管路采用高压耐油橡胶软管，管路走向通过管卡固定在立柱和车架表面，预留了足够的弯曲余量，适配拖车与拖拉机之间的相对转向、上下摆动的位移量，避免长期作业过程中管路出现拉扯开裂、弯折堵气的问题。机械触发拉索一端连接控制阀组的紧急触发拨杆，另一端固定在拖拉机的牵引挂钩位置，一旦出现拖车脱钩的情况，拉索受到拉力达到设定阈值后会直接拨动手动触发阀，瞬间导通储气罐到制动气室的气路，在0.3秒内完成拖车的全制动动作，即使主车完全失去牵引和供气能力，也能依靠拖车自带的储气储备完成驻车制动。

　　设计过程中重点考虑了农用作业的恶劣工况适配性：所有金属结构件表面都做了喷塑防锈处理，能够抵御田间作业时的泥水、化肥农药腐蚀；阀组的运动部件全部加装了橡胶防尘罩，避免田间扬尘进入阀芯造成卡滞；储气罐底部预留了排水阀，可定期排放罐内积存的冷凝水，防止冬季低温环境下冷凝水结冰堵塞气路。安装边界方面，整套套件的横向安装宽度不超过350mm，纵向安装深度控制在280mm以内，安装完成后最高点距离车架安装面的高度为720mm，不会超出农用拖车的法定外廓尺寸限制，也不会遮挡拖车尾部的灯光信号装置。

　　实际使用过程中，这套套件除了脱钩紧急制动的核心功能外，还可配合主车的制动信号实现同步制动，当拖拉机踩下制动踏板时，主车输出的气压信号会同步传递到阀组，根据制动踏板的行程控制输出气压大小，实现拖车与主车的制动力匹配，避免出现拖车制动力过大抱死轮胎、或者制动力不足顶推主车的情况。针对不同载重等级的拖车，阀组上还预留了制动力调节旋钮，可根据拖车的实际载重调整输出气压阈值，空载时降低制动力防止轮胎磨损，重载时提高制动力保障制动距离符合安全要求。气路软管的耐压等级达到1.2MPa，远高于农用制动系统常规的0.8MPa工作压力，安全冗余充足，即使在夏季高温暴晒环境下管路也不会出现鼓包破裂的问题。
