150瓦低压防爆灯底座支架安装结构

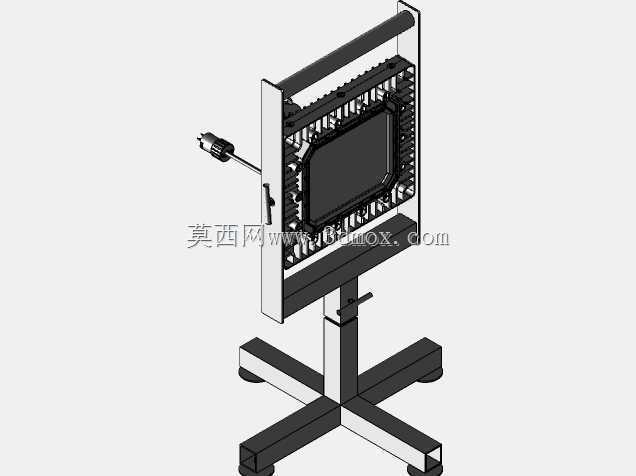

　　这套三维结构围绕150W低压防爆LED灯的底座支架安装方式展开，重点呈现灯头、四腿铝基座、俯仰锁紧机构、电源线接入端和现场支撑边界之间的装配关系。模型没有把灯具当作单一外观件处理，而是把检修孔照明、危险区域临时布光、容器内部泛光覆盖等使用工况纳入结构表达，灯头能够在支架上完成大角度俯仰调整，并通过两侧手动螺钉锁定角度，适合石化容器、船舶储罐、封闭舱室和受限检修空间中快速架设。

　　从外形上看，发光主体为矩形LED灯头，正面保留大面积透光与散热边界，背部和周边布置散热筋、驱动安装空间以及防护边框。灯头通过两侧铰接点与立式支架连接，铰接位置承受灯头自重和调整时的扭转载荷，因此在建模时需要明确销轴、锁紧螺钉、夹板和支架立板之间的接触面。底座采用十字展开的四腿支撑形式，支腿向四个方向外伸，形成较宽的支撑多边形；这种布置不依赖地脚固定，能够在平整钢平台、船舱甲板或临时检修面上稳定放置，同时减少设备倾倒风险。

　　支架立柱位于灯头后方，承担灯头高度支撑和角度反力。灯头向上或向下调整后，两侧手动螺钉重新压紧，铰接摩擦面提供锁定力矩。现场使用时，作业人员不需要拆卸整灯，只需松开两侧锁紧件，将灯头转到目标照射方向，再重新拧紧即可。该结构对检修孔照明尤其有意义：灯具可放置在人孔、法兰开口或舱口附近，让宽光束穿过开口照入内部，避免人员携带笨重照明设备进入受限空间。

　　灯头内部按多板LED阵列思路组织，多个独立LED板分区布置，驱动模块与发光面之间保留散热和维护空间。与传统单一大面积LED阵列相比，分区板件在局部故障、更换和热分布控制上更利于维护。灯壳外侧的散热结构与内部光源位置对应，热量通过灯体背部和边框向外传导；在防爆应用中，外壳不仅承担防护作用，还要兼顾表面温度控制，避免在可燃蒸气、气体或粉尘环境中形成点燃风险。

　　供电部分通过重型软电缆接入，电缆从灯体侧后方进入，端部配置适合防爆场所的插头结构。建模时需要保留电缆最小弯曲半径、插头插拔空间和灯头旋转时的线缆避让区，不能让俯仰动作拉扯密封接头。灯头与支架之间的转动范围接近垂直方向的大幅调节，配合支架自身的摆放方位，可将光线投向容器壁、顶板、底部管线或检修作业面。

　　安装边界方面，四腿底座的外伸尺寸决定了设备所需地面范围，支腿端部需要与支撑面保持完整接触；在不平坦钢格板或带坡度甲板上使用时，应核查支腿落点和稳定性。灯头最高点、支架立柱高度和电缆出线方向共同构成运输与就位轮廓，搬运时可将灯头折向较紧凑姿态，减少通过人孔或狭窄通道时的干涉。铰接区两侧要预留手动操作空间，保证人员戴手套也能完成松开和锁紧动作。

　　结构设计上，底座、立柱和灯头铰接座形成清晰的传力路径：灯头重量经两侧铰接点传给立柱，再由立柱传到十字底座，最终分散到四个支腿接触点。铝质基座有利于控制重量，防爆灯头则强调坚固边框和密封防护。宽、高尺寸较大的发光面提供泛光效果，适合照亮10000平方英尺量级的工作区域，而不是远距离窄束投射。对于三维建模人员，应重点还原灯头厚度、散热筋间距、支架夹板间隙、锁紧螺钉位置、底座支腿断面以及电缆插头形态；对于选型人员，则需要结合危险区域等级、照射面积、地面空间、电源电压和检修孔位置判断该支架式灯具是否满足现场布设要求。
