工业级嵌入式核心板双存储载板结构

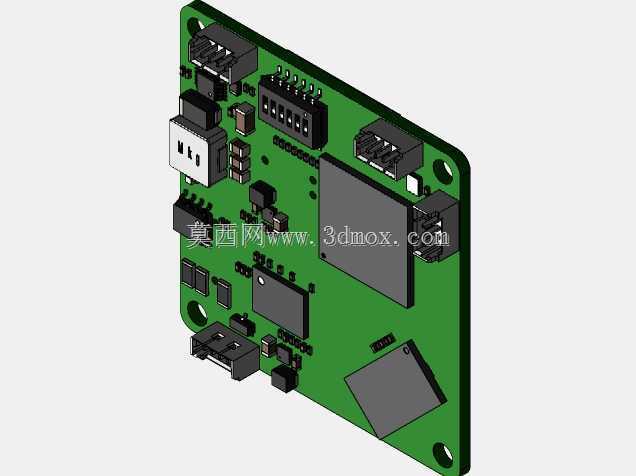

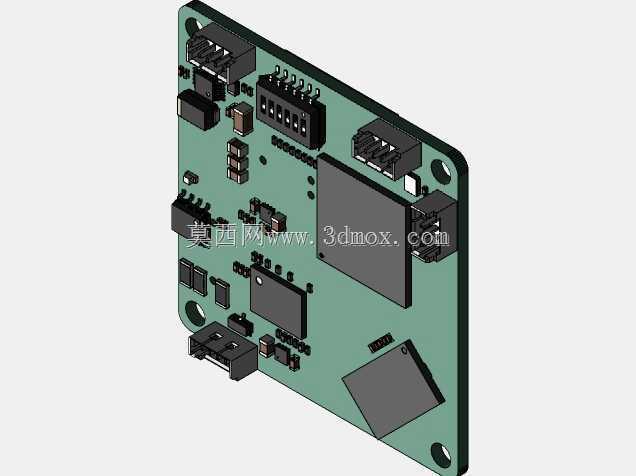

　　这套嵌入式核心载板的结构设计，面向工业现场嵌入式控制、边缘数据采集、小型智能终端内置主控的使用场景，板型采用方正切角的PCB布局，四个边角预留沉头安装孔，可直接通过铜柱或螺丝固定在设备壳体内部的安装工位上，安装孔位避开板上所有高器件投影区域，锁付时不会与周边接插件、芯片产生干涉。板上同时预留两种存储变体的适配布局，SD卡变体在板侧预留插拔式卡座，eMMC变体则在板面对应位置贴装大容量存储芯片，两种变体共用同一套主板轮廓、外接接口定义与安装孔位，整机外壳无需重新开模，仅更换核心板即可完成不同存储配置的产品迭代，大幅降低多规格产品线的结构复用成本。

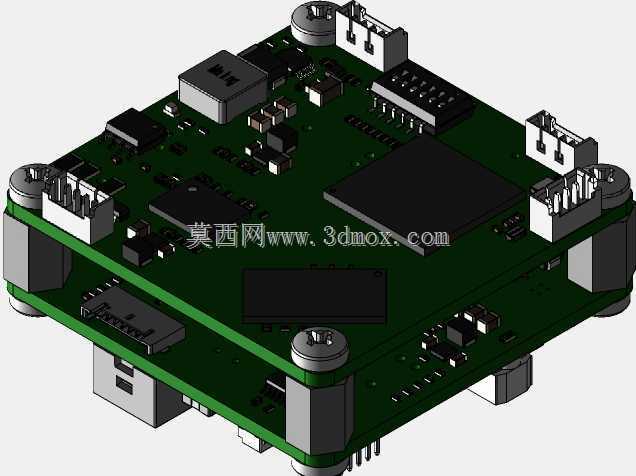

　　从器件布局逻辑来看，板面将高频核心主控芯片布置在中心区域，周边均匀排布电源管理芯片、阻容元件与状态指示器件，两侧布置多组不同针脚定义的排针、排座与外接通讯接口，接口朝向沿板边向外引出，装入壳体后可直接对应外壳侧壁的开窗位置，外接线束、传感器通讯线无需在壳内做大幅度弯折。存储芯片与卡座周边预留足够的插拔操作空间，SD卡变体的卡座旁无高耸器件遮挡，现场运维人员无需拆解整板即可完成存储卡更换、固件升级操作；eMMC变体则将存储芯片贴装在板面内侧，抗震性能更强，适配高振动的工业设备、车载移动终端这类长期处于颠簸工况的使用场景。

　　板上所有元器件的高度差在建模阶段都做了完整的实体还原，最高的接插件高度、贴片芯片的厚度、卡座的凸起尺寸都按实际器件规格做了1:1匹配，结构工程师在做整机壳体设计时，可以直接调取该模型做干涉检查，壳体内壁与板上最高器件之间预留的安全间隙、绝缘间隙都能直接在装配环境中核验，不需要反复打样实测板上器件的实际高度。PCB板的厚度按常规工业板厚设置，板边的定位缺口、安装孔的沉台深度都做了细节还原，安装时板体可以快速卡入壳体预设的限位槽内，预定位后再锁付固定螺丝，装配过程中不会出现板体偏移、接口对位不准的问题。

　　针对工业现场的使用需求，板型布局特意将电源输入接口布置在板边一侧，信号接口分区排布在另外两侧，强电走线与弱电信号走线在板面上物理分隔，减少电源干扰对采样信号、通讯信号的影响。板上预留的固定孔周边做了环形露铜区域，锁付螺丝后可实现板体与设备壳体的可靠接地，提升整机的抗静电、抗浪涌能力。两种存储变体的器件布局差异在模型中也做了明确区分，设计人员可以根据自身产品的存储需求选择对应版本：需要频繁导出数据、现场更换存储介质的设备选用SD卡版本，数据需要高可靠固化、设备长期无人值守运行的场景选用eMMC版本，两类版本的外围接口、安装尺寸完全通用，整机的结构设计、线束设计可以百分百复用，不需要针对不同存储版本做额外的结构调整。

　　在整机堆叠设计时，该核心板既可以直接作为主控板安装在终端壳体内，也可以作为子板通过排针插接在底层功能载板上，板体的整体厚度加上最高接插件的总高度控制在极低的堆叠尺寸范围内，适配薄型嵌入式终端的内部空间限制。建模过程中所有接插件的针脚位置、卡扣结构、卡座的弹片结构都做了实体化表达，做线束设计、外壳开窗设计时可以直接提取接口的外形轮廓，保证外壳开孔与接口尺寸完全匹配，不会出现接口被壳体遮挡、插头无法完全插入的装配问题。
