机床用卡爪夹持结构三维设计

　　在金属切削加工的工序流转里，卡爪是车床、磨床等回转加工设备上直接接触工件的核心执行部件，它的夹持稳定性直接决定了加工过程的工件跳动量、尺寸精度保持性，甚至会影响高速切削工况下的生产安全。很多一线加工场景里出现的工件振纹、同轴度超差问题，追根溯源往往不是主轴精度不足，而是卡爪的夹持接触面贴合度不够、受力结构设计存在缺陷，导致夹紧力分布不均，工件在切削力的交变作用下出现微幅位移。

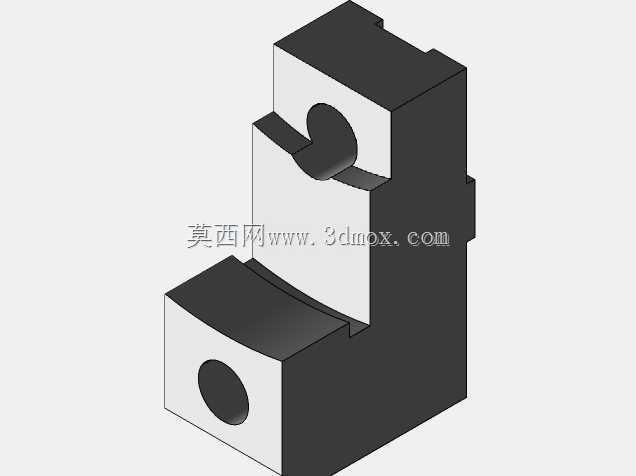

　　这款卡爪的结构设计完全围绕实际装夹需求展开，整体采用阶梯式块体构型，没有多余的冗余结构，主体分为上下两个功能区段：下部的弧形夹持面是直接接触工件外圆的工作面，曲面弧度经过适配，能够和常见的棒料、轴类工件外圆形成足够的接触包角，避免线接触带来的应力集中夹伤工件表面，同时也能分散夹紧力，减少薄壁工件装夹变形的概率。上部的半圆卡槽结构是和卡盘驱动滑块配合的定位连接位，卡槽的尺寸公差需要和卡盘的滑座凸台严格匹配，保证卡爪在径向滑动时没有卡滞间隙，滑动行程内的同轴度偏差控制在允许范围内，不会出现三个卡爪不同心导致的工件装夹偏心问题。

　　从安装边界来看，卡爪的背部定位面是和卡盘端面贴合的基准面，平面度要求较高，避免安装时出现倾斜导致夹持轴线偏移；下部的横向通孔是锁紧件的穿装位，孔位的位置度需要和卡盘滑座的螺纹孔精准对齐，保证锁紧螺栓能够顺利穿入，提供足够的锁紧力，防止卡爪在大切削力负载下出现移位。上部的侧向凸台是行程限位结构，当卡爪径向滑动到最大张开位置时，凸台会和卡盘本体的限位槽贴合，防止卡爪从滑座中脱出，避免高速旋转时的安全隐患。

　　设计这类卡爪结构的时候，首先要匹配对应规格卡盘的安装接口尺寸，包括滑座的槽宽、连接孔的中心距、滑动行程范围，这些尺寸是设计的硬边界，一旦出现偏差，卡爪就无法顺利安装到卡盘上。其次要根据常用加工工件的直径范围，确定夹持面的弧度和高度，保证在最小和最大装夹直径下，夹持面都能和工件有足够的接触面积，不会出现点接触或者棱边接触的情况。另外还要考虑卡爪自身的刚性，主体壁厚的设计要满足最大夹紧力下的强度要求，不能在夹紧力作用下出现结构变形，导致夹持力损失；同时也要控制卡爪的整体重量，减少高速旋转时的动平衡偏差，降低主轴的动负载。

　　在实际加工应用中，这类卡爪除了标配的硬爪使用场景，也可以在夹持面预留修磨余量，操作人员可以根据具体加工工件的直径，在装夹前先对卡爪夹持面进行就地车削，保证夹持面和主轴回转轴线完全同轴，进一步提升装夹精度，适合高精度轴类零件的批量加工。和普通的焊接式卡爪不同，这种整体式结构的卡爪没有拼接焊缝，整体刚性更好，能够承受更大的切削冲击力，在粗加工、重切削的工况下优势更明显，不会出现焊缝开裂导致的夹持失效问题。

　　从结构细节来看，卡爪的所有棱边都做了倒角处理，避免安装和调整过程中划伤操作人员，也减少应力集中点，提升卡爪的疲劳寿命。夹持面的表面粗糙度需要控制在合理范围，既不能太光滑导致摩擦力不足，工件容易打滑，也不能太粗糙导致工件表面被夹伤，影响加工后的外观质量。连接卡槽的配合面需要有足够的耐磨性，一般会在热处理后进行磨削加工，保证长期反复滑动调整后，配合间隙不会快速变大，延长卡爪的使用寿命。
