带侧缺口圆柱绕流流体仿真分析模型

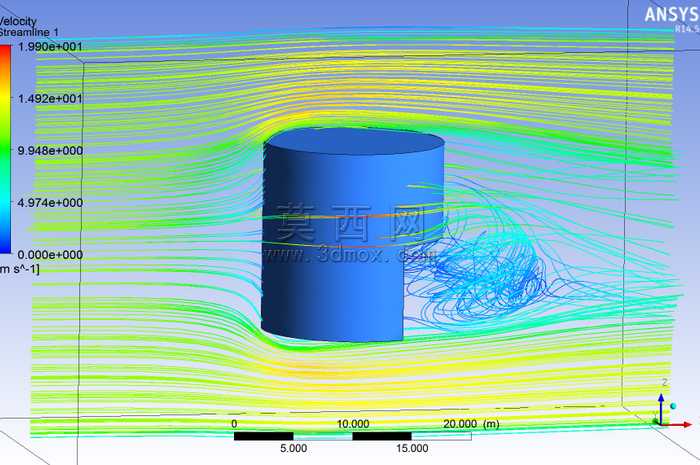

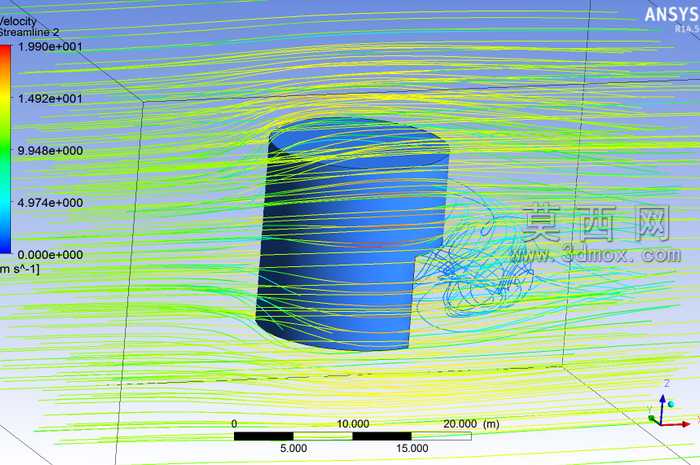

本作品为基于计算流体动力学方法搭建的带侧缺口圆柱绕流仿真模型，建模阶段首先完成流体计算域的几何构建，以20米尺度的长方体作为外流场计算区域，在域内中心位置放置带单侧矩形缺口的直立圆柱结构，圆柱底部与计算域底面完全贴合，精准还原钝体绕流的典型几何特征，几何建模过程严格保证壁面边界的连续性，避免出现几何缝隙、重叠面等会干扰网格划分的缺陷，为后续流场计算提供可靠的几何基础。网格划分阶段针对圆柱近壁区、尾流区进行局部加密处理，在圆柱壁面设置合理的边界层网格，保证近壁面y+值符合湍流模型的计算要求，远场区域网格逐步过渡稀疏，在保证计算精度的同时平衡整体计算资源消耗，整个计算域采用结构化与非结构化网格结合的划分方式，兼顾几何适配性与网格正交性。仿真计算阶段选用合适的湍流模型，设置来流方向沿计算域长度方向均匀流入，给定对应流速边界条件，计算域出口设置自由出流边界，圆柱壁面与计算域底面、顶面设置为无滑移固壁边界，通过迭代计算直至流场残差收敛到设定阈值，得到全域的流速分布数据。后处理阶段通过流线渲染直观呈现流场运动轨迹，采用从蓝到红的渐变色谱映射流速大小，蓝色对应0m/s的低流速区域，红色对应接近20m/s的高流速区域，清晰展现来流接触圆柱后发生的绕流分离现象，可直观观察到圆柱侧后方形成的尾涡结构、流线卷曲形态，以及缺口位置对局部流场的扰动效果，不同流速区域的色彩过渡自然，流线分布连续无断点，能够精准反映钝体绕流过程中流速的空间分布规律、流动分离位置与尾流发展特征，可用于流体力学教学演示、钝体绕流特性研究、工程结构流阻分析等场景，帮助理解流体绕经非规则钝体时的流动规律，为相关工程结构的抗风设计、流致振动分析提供直观的流场参考依据。
