锥褶式进气空气过滤元件结构设计

　　这类锥褶结构的空气过滤元件，常被应用在需要紧凑安装空间、同时要求较大有效过滤面积的进气系统场景中，比如小型动力设备进气端、工业气动系统前置进气口、密闭舱室通风进气过滤段，甚至部分小型内燃机的改装进气系统里也能见到同结构滤件的身影。和传统平面滤片、圆柱褶式滤芯不同，锥型的褶状结构在相同轴向安装长度下，能拓展出更大的滤材展开面积，这一设计思路的核心是在有限的安装边界内，尽可能提升容尘量、降低进气阻力，避免过滤元件过早出现压差超限的问题。

　　从实际功能层面看，这类过滤元件的核心作用是拦截进气气流中携带的固体悬浮颗粒，包括环境中的浮尘、加工车间内的金属切屑细末、植被碎屑等，避免硬质颗粒进入下游的动力腔、气动元件或者通风管路内部，造成运动副磨损、阀件卡滞、换热面堵塞等连锁故障。滤材采用褶状折叠排布时，相邻褶片之间需要预留均匀的气流通道，不能出现褶片倒伏贴死的情况，否则会直接导致有效过滤面积缩水，局部气流流速飙升，不仅会增大进气阻力，还可能出现局部滤材被高速气流冲破的失效风险。

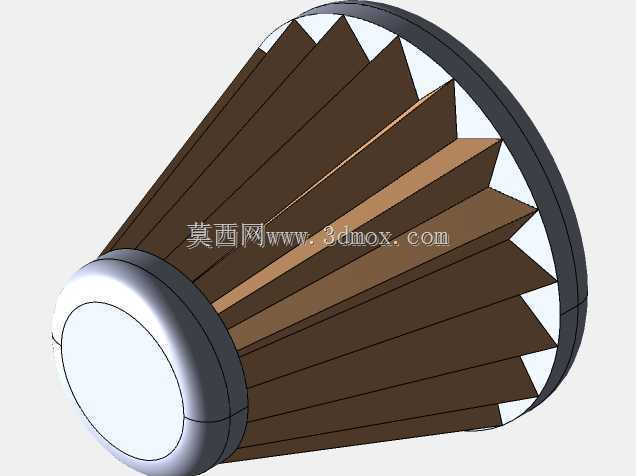

　　在结构设计的细节考量上，锥型滤件的大端通常设置密封安装边，也就是模型上深色的环形边框结构，这个部位需要和设备的进气腔体端面配合，通过压紧密封垫实现径向或者端面密封，防止未经过滤的空气从装配缝隙处短路进入下游。小端的封闭端盖采用圆弧过渡结构，一方面是为了引导进入滤件内部的气流均匀分布到各个褶片的滤材表面，避免小端位置出现气流死区，另一方面圆弧结构相比直角端盖能更好地承受进气负压带来的结构载荷，减少端盖与滤材衔接位置的应力集中，延长滤件的使用寿命。

　　关于安装边界的尺寸匹配，这类锥型滤件的设计需要先明确安装位的三个核心尺寸：大端密封面的配合直径，这一尺寸直接决定了滤件能不能顺利装入安装座，同时要给密封件预留合适的压缩量，通常橡胶密封垫的压缩量控制在20%-30%区间，压缩量太小容易出现密封泄漏，压缩量过大则会导致装配困难，长期使用后密封垫容易出现永久塑性变形失去密封作用；第二个核心尺寸是滤件的轴向总长度，要确保装入安装腔后，小端不会和腔体内的其他结构发生干涉，同时预留出足够的气流缓冲空间；第三个尺寸是锥度的选取，锥度的大小直接影响滤材的展开面积，锥度越大，相同长度下大端和小端的直径差越大，滤材展开面积也越大，但过大的锥度会导致褶片在小端位置排布过于密集，褶间气流通道变窄，反而容易造成积尘堵塞，通常这类进气滤件的锥度会根据额定进气流量做匹配，流量越大的工况，锥度选取会相对平缓，保证褶间通道有足够的通流截面。

　　建模过程中，褶片的成型是这类结构的设计难点，首先需要根据滤材的厚度确定褶峰和褶谷的折弯圆角，滤材越厚，折弯圆角需要设置得越大，避免折弯位置出现滤材纤维断裂，影响过滤精度和结构强度。其次要保证每一个褶片的折弯角度完全一致，沿圆周方向均匀排布，不能出现局部褶片宽窄不一的情况，否则会导致气流分布不均，部分褶片提前积尘堵塞。端盖和滤材的衔接位置，需要设计一圈嵌装槽，装配时滤材的端部嵌入槽内，通过注胶固定实现密封和结构连接，建模时要注意嵌装槽的深度要和滤材的厚度、注胶层的厚度匹配，不能出现槽宽过大导致滤材松动，或者槽宽过小导致装配时滤材端部被压溃的问题。

　　在实际选型替换时，除了安装尺寸的匹配，还需要结合应用场景的粉尘浓度调整褶片的高度，粉尘浓度较高的工况下，适当降低褶片高度、增大褶间间距，能提升滤件的容尘能力，延长维护周期；而在粉尘浓度较低、对进气阻力要求严苛的场景，则可以适当增加褶片高度，提升有效过滤面积，降低进气阻力带来的能耗损失。另外，这类锥型滤件的安装方向通常是大端朝向进气来流方向，气流从滤件外侧穿过滤材进入内部，再从大端的中心通道流入下游设备，这种外进内出的流道设计能让被拦截的粉尘大部分落在褶片的外侧表面，维护时可以通过反向吹气的方式清理表面积尘，实现滤件的重复使用，降低运维成本。需要注意的是，反向清灰的气压不能超过滤材和端盖粘接结构的承受上限，通常控制在0.2-0.3MPa区间，避免高压气流冲坏褶片结构或者导致端盖脱胶。
