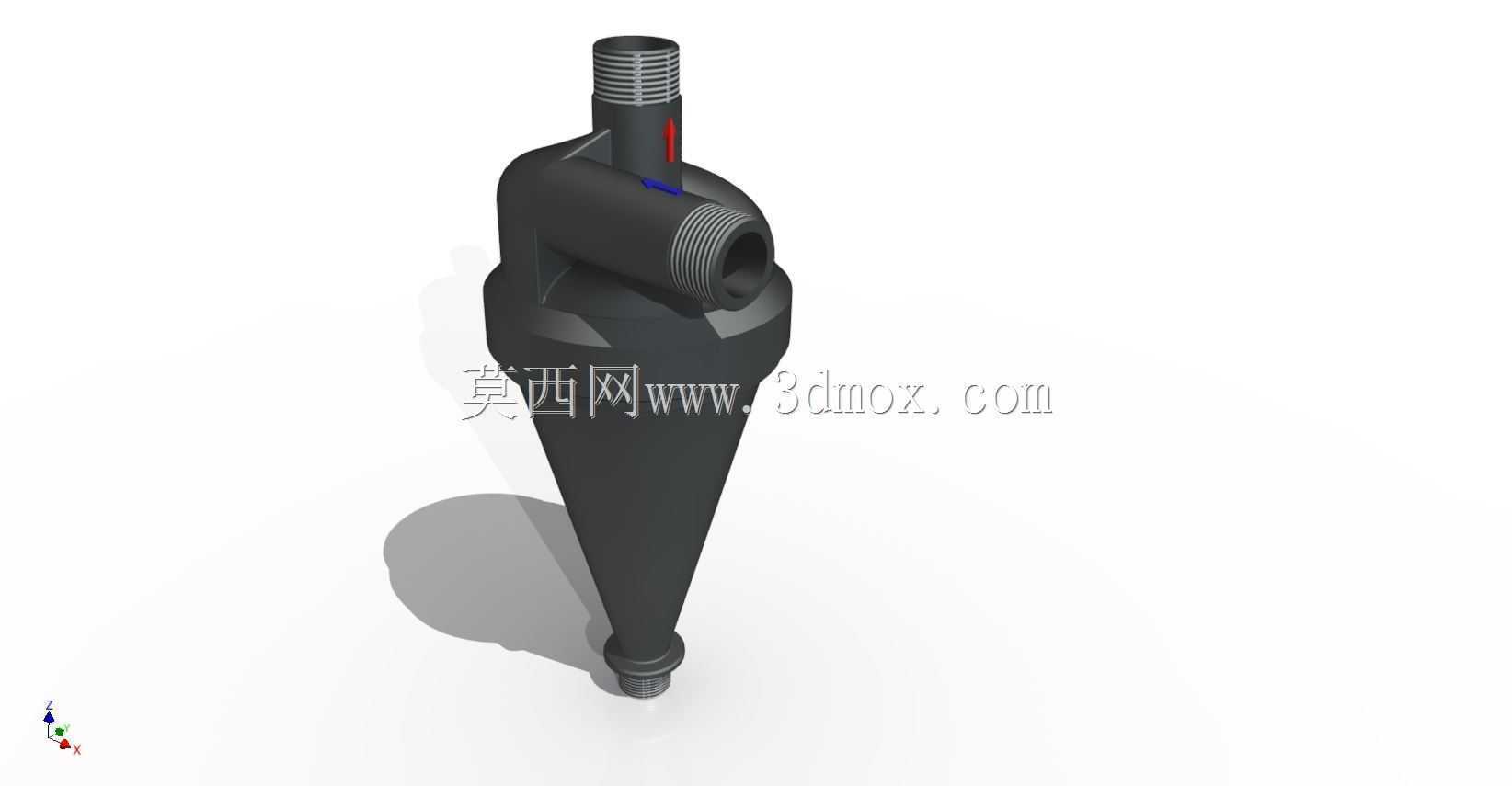

1英寸BSPM接口塑料材质水力旋流砂分离器

　　在农业滴灌系统首部、小型工业循环冷却水支路、家用井水入户预处理这类对安装空间、设备自重有严格限制的场景里，这类全塑材质的水力旋流砂分离器一直是小流量除砂工况的首选部件，相比金属材质的旋流除砂器，它自重更轻，接口采用标准管螺纹连接，不需要额外焊接法兰支架，现场安装只需要普通管钳就能完成对接，后期维护也不需要做防腐防锈处理，适配小流量管路的除砂需求。

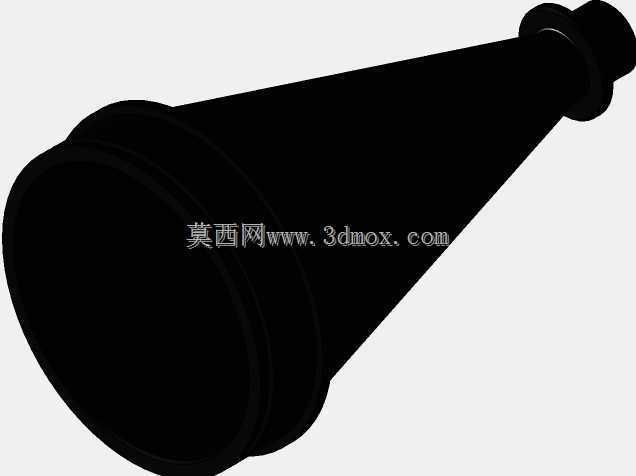

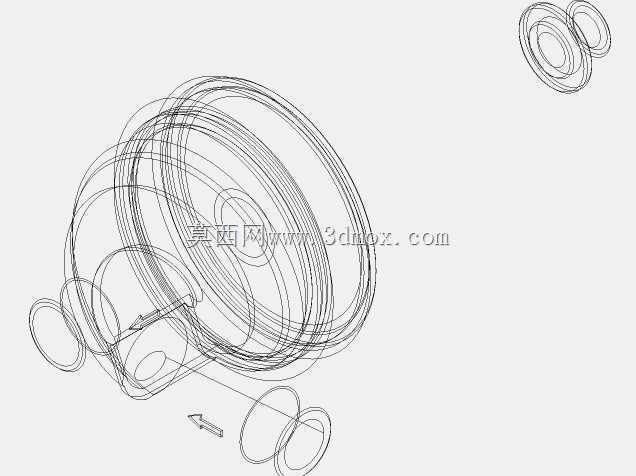

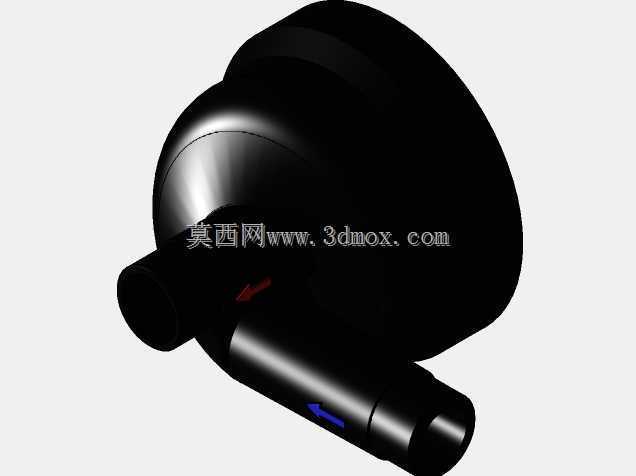

　　从结构设计逻辑来看，这款旋流砂分离器完全遵循离心沉降的核心原理，整体采用上圆柱下圆锥的经典旋流腔构型，进料口采用切向偏心布局，含砂水流从侧部接口切向进入圆柱腔后，会顺着腔体内壁形成稳定的旋流流场，密度远大于水的砂粒会在离心力作用下被甩向腔壁，顺着圆锥段的内壁持续向下滑移，最终从底部的排砂口排出，而脱除砂粒的清水会在腔体中心形成向上的内旋流，从顶部的溢流口流出，整个分离过程不需要额外加装滤元，也没有运动部件，运行过程中几乎没有易损件损耗，只要控制进水压力在额定区间内，就能长期稳定运行。

　　这款分离器的进料、溢流接口均采用1英寸BSPM外螺纹设计，完全符合ISO228-1管螺纹标准，和市面上常规的1英寸塑料管路、金属管路配件都能直接适配，不需要额外加工转换接头；圆锥段的锥角经过流场仿真优化，不会出现锥角过大导致流场紊乱、砂粒无法顺利沉降，或是锥角过小导致设备整体高度过高、安装空间不足的问题；顶部的溢流口做了内伸式导流设计，能避免刚进入腔体的未分离水流直接短路进入溢流口，提升分离效率；底部排砂口采用小口径外螺纹设计，可以直接对接手动排砂阀，也可以搭配自动定时排砂阀实现无人值守运行，不需要人工频繁操作排砂。

　　从安装边界来看，这款分离器整体为立式安装结构，安装时需要保证设备轴线处于垂直状态，倾斜角度不能超过5度，否则会导致内部旋流流场偏移，大幅降低除砂效率；设备进料口前端建议加装一个简易的Y型粗滤，拦截大尺寸的石块、杂物，避免大尺寸硬物进入旋流腔划伤内壁，或是堵塞底部的排砂口；安装时需要在设备两侧预留足够的操作空间，方便后期拆卸检修，底部排砂口下方需要预留接砂或者排砂管路的安装空间，不要将排砂口直接封闭，否则会导致沉砂无法排出，堆积在圆锥段内部，最终堵塞整个腔体。

　　从材质选型来看，壳体采用的PACV/PAGF复合塑料具备优秀的耐磨性和耐化学腐蚀性，不仅能耐受常规井水、自来水中的微量酸碱成分，面对砂粒持续高速冲刷内壁的工况，也能保持较长的使用寿命，不会像普通PP材质那样短时间内就被砂粒磨穿内壁；工作压力上限为5巴，完全适配常规民用供水、小型农业灌溉、小型工业循环水的管路压力区间，不会出现壳体承压爆裂的问题；过流部件全部采用同一种塑料材质，不会出现不同材质电位差导致的腐蚀问题，也不会对水体造成二次污染，甚至可以用在饮用水预处理的工况中。

　　在实际选型适配时，需要重点关注设备的额定流量区间，这款分离器的适配流量在1.7升每秒到26.9升每分钟之间，流量过小会导致旋流离心力不足，砂粒无法有效被甩向腔壁，分离效率大幅下降，流量过大则会导致内部流速过高，已经沉降到圆锥段的砂粒会被高速水流重新卷起，随溢流流出，同样会降低分离效果；它的分离精度针对70微米以上的固体颗粒，能有效去除水中的砂粒、细小石砾等重质杂质，对于密度和水接近的轻质杂质、纤维类杂质分离效果有限，选型时需要明确工况的杂质类型，不要用它来处理超出分离能力的介质。

　　建模过程中需要重点关注几个核心结构的尺寸精度：切向进料口的入口角度、进料口和圆柱腔的相贯线过渡、圆锥段的内壁光滑度、内伸溢流管的插入深度，这些参数都会直接影响内部流场的稳定性，哪怕是几毫米的尺寸偏差，都可能导致流场出现紊流，降低实际分离效率；螺纹部分的建模需要严格遵循BSPM螺纹的标准参数，保证和标准管件对接时不会出现滑牙、密封不严的问题；壳体的壁厚需要根据承压要求做均匀设计，尤其是圆锥段和圆柱段的衔接位置，需要做圆角过渡，避免应力集中导致承压时开裂。
