高超声速飞行器超燃冲压发动机支撑支柱结构

　　在高超声速飞行器的动力系统架构中，超燃冲压发动机的支撑支柱是连接发动机主体与飞行器机身的核心承力构件，其设计合理性直接决定了动力段在极端工况下的结构可靠性与整机气动效率。不同于常规亚燃冲压发动机的支撑结构，超燃冲压发动机的工作区间集中在马赫数5以上的高速飞行域，来流总温可超过2000K，燃烧室内部的压力脉动频率可达千赫兹级别，这就要求支撑支柱在承担静载荷的同时，必须具备足够的抗热振、抗冲击性能，同时还要尽可能降低对进气道流场的干扰。

　　从实际应用场景来看，这类支撑支柱多用于高超声速巡航导弹、空天往返飞行器的超燃冲压动力段安装环节，布置位置通常位于进气道扩张段与燃烧室衔接的中心区域，一方面要将燃烧室、尾喷管的重量载荷均匀传递到机身主承力框上，另一方面还要隔离燃烧段的热变形，避免高温蠕变传递到机身冷端结构影响机载设备正常工作。在实际飞行过程中，支柱还要承受进气道来流的气动剪切力，以及燃烧室点火、熄火瞬间的压力冲击载荷，部分工况下还需要兼顾燃油管路、测量线缆的走线通道功能，因此结构设计不能单纯追求强度冗余，还要综合考虑热防护、流阻控制、多系统集成的需求。

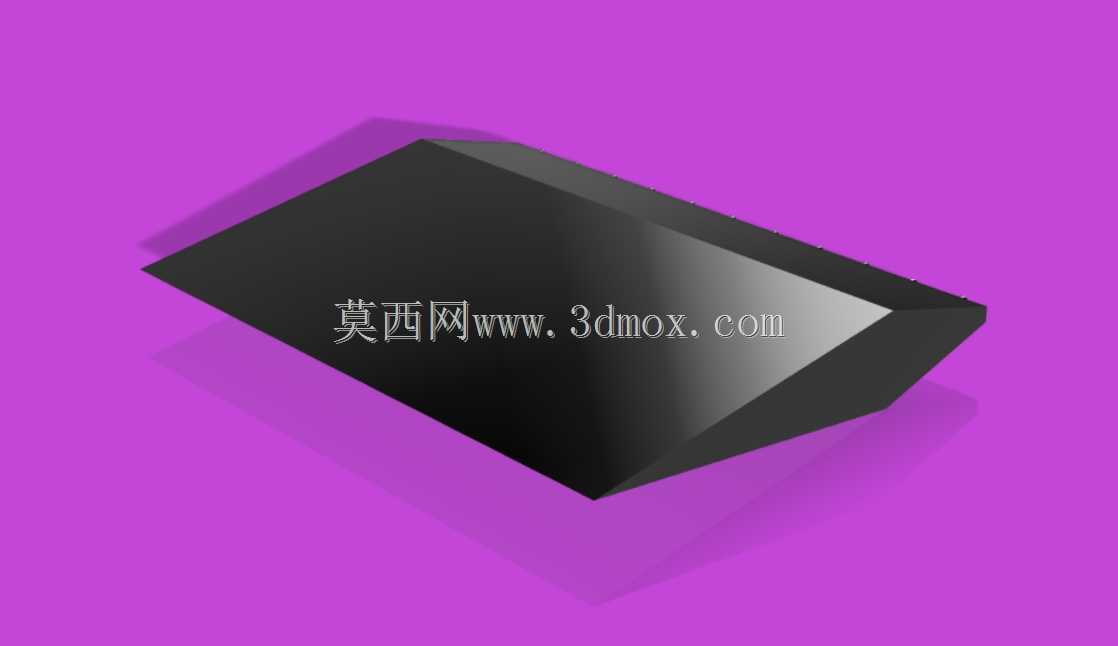

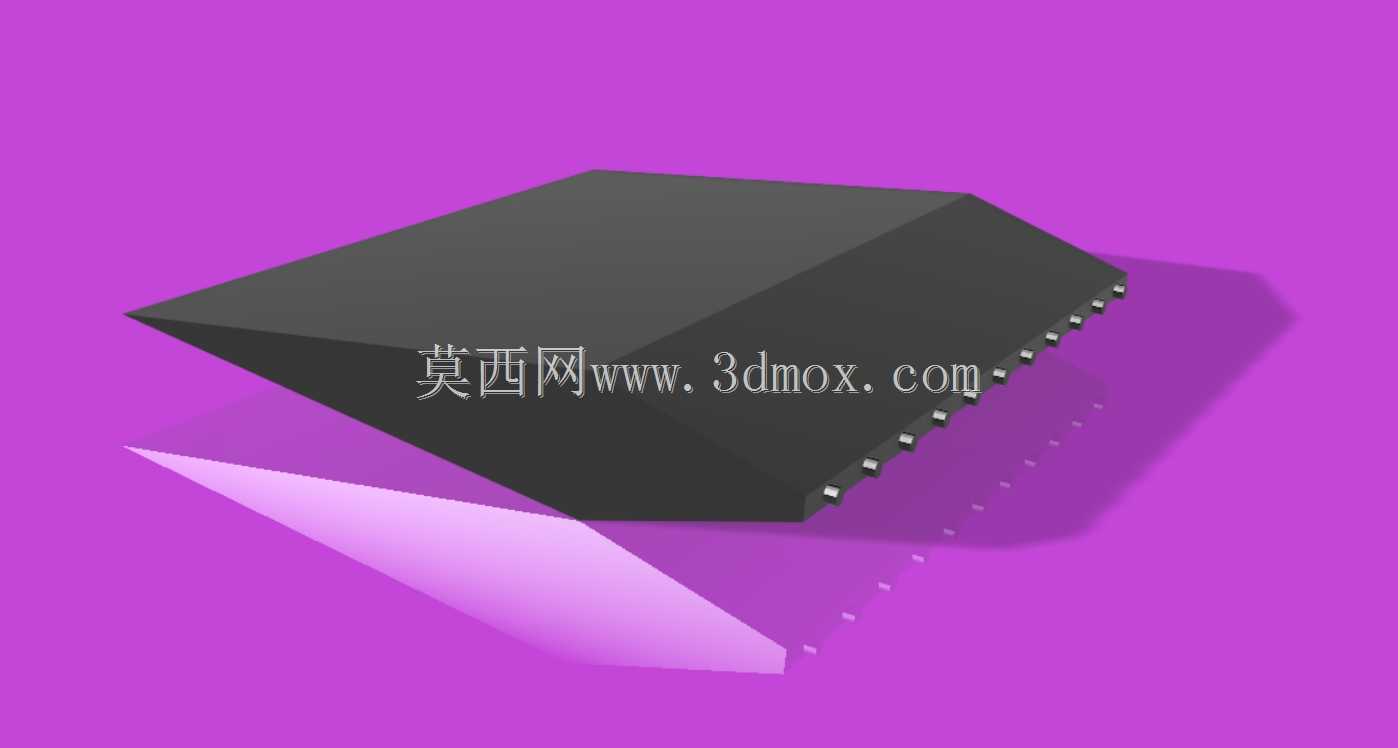

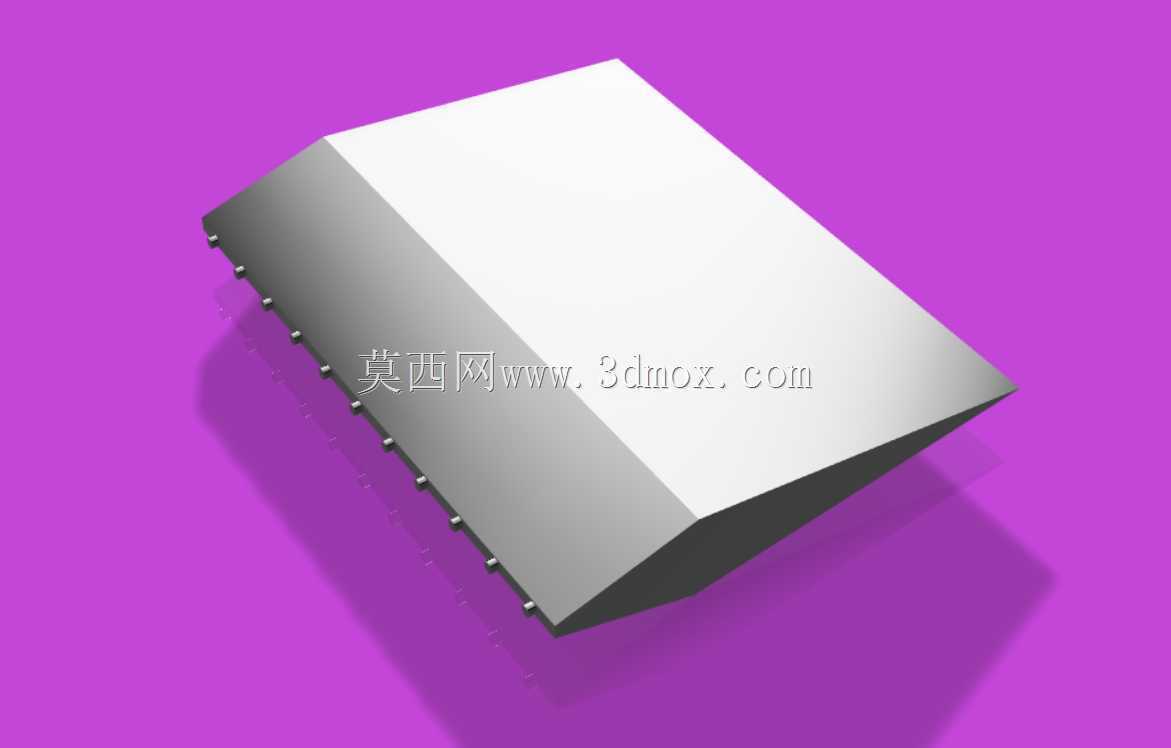

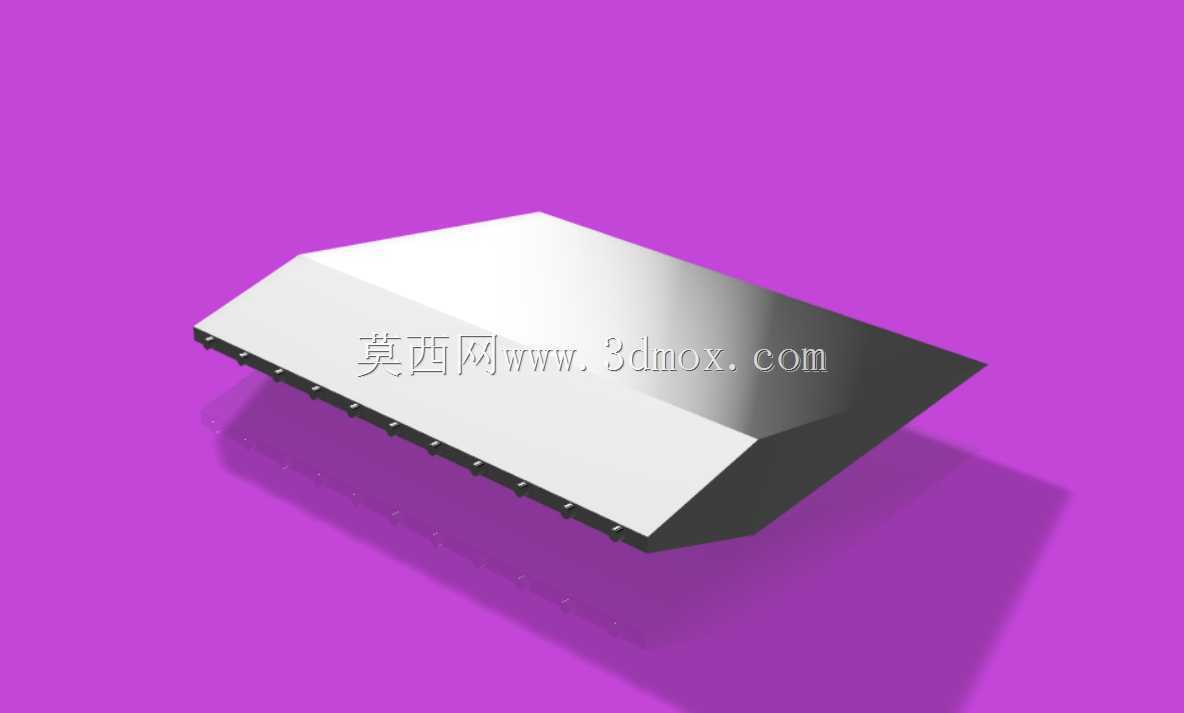

　　从功能特性上看，该支柱采用楔型截面前缘设计，前缘后掠角经过多轮流场仿真优化，能够让超音速来流在经过支柱表面时形成均匀的斜激波，避免产生强脱体激波造成总压损失，影响进气道的进气效率。支柱主体采用梯度承力结构，靠近燃烧室的一侧采用耐高温合金基体，表面喷涂热障涂层，能够承受长时间的高温燃气冲刷，靠近机身连接的一侧设置有隔热垫安装槽，通过陶瓷隔热层阻断热传导路径，将连接端面的温度控制在机身结构材料的许用温度范围内。支柱与燃烧室、机身的连接面均采用多螺栓均布的连接形式，螺栓孔位置设置有局部加强凸台，避免应力集中造成的连接失效，同时连接面加工有密封槽，可配合金属密封垫片实现燃烧段的压力密封，防止高温燃气泄漏。

　　在设计思路层面，该结构的建模过程首先依据超燃冲压发动机的总体安装边界确定支柱的整体包络尺寸，保证支柱的外形不会侵入进气道的设计流道，也不会超出发动机舱的安装空间。初始构型完成后，先通过CFD流场仿真计算不同马赫数、不同攻角工况下支柱表面的压力分布与热流密度，再将载荷映射到结构有限元模型中，开展热-结构耦合分析，迭代优化支柱内部的筋条布局与壁厚分布，在满足强度、刚度要求的前提下尽可能降低结构重量。针对高速飞行下的气动加热问题，设计时还在支柱内部预留了冷却通道的安装空间，可根据热防护需求通入再生冷却燃油，带走支柱表面的部分热量，进一步降低结构的工作温度。

　　从安装边界来看，该支柱的轴向长度匹配燃烧室入口段的宽度尺寸，两侧连接端面的平面度公差控制在0.05mm以内，保证连接后的密封性能，螺栓孔的位置度公差满足航空航天连接件的安装要求，不需要现场修配即可完成装配。支柱的前缘半径经过精细化设计，既避免了半径过小造成的前缘热流密度过高问题，也防止半径过大带来的流阻增加，在热防护与气动效率之间取得了平衡。在实际装配过程中，支柱的安装角度需要与进气道的型面严格对齐，安装偏差控制在0.1°以内，避免造成流场畸变影响发动机的燃烧稳定性。

　　对于结构设计从业者而言，这类高温高速工况下的承力构件建模，不能只关注几何外形的准确性，更要深入理解构件的实际工作环境与载荷传递路径，每一处倒角、每一个凸台的设计都有其对应的工程需求，比如支柱前缘与主体衔接处的圆角过渡，就是为了降低热应力集中，避免在热循环过程中产生疲劳裂纹；连接螺栓孔的沉头设计，是为了保证螺栓安装后不会突出型面，避免产生额外的气动阻力。这类构件的三维建模过程，本质上是对工程需求的数字化落地，需要平衡多学科的设计约束，最终得到满足实际使用要求的结构方案。
