电力变压器用侧支撑安装结构件

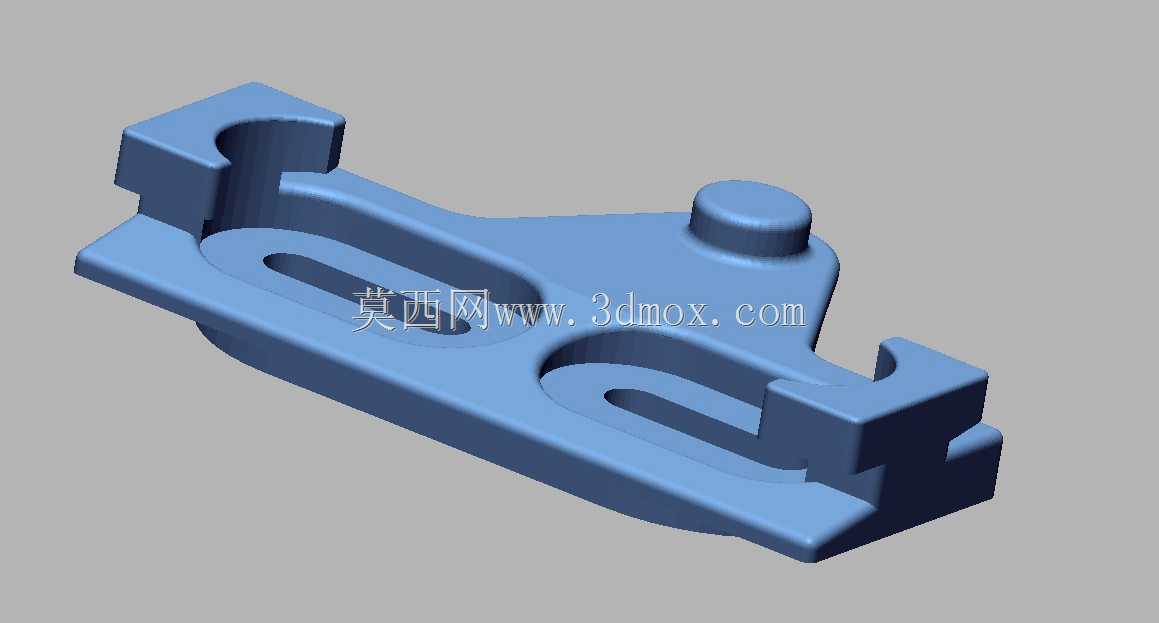

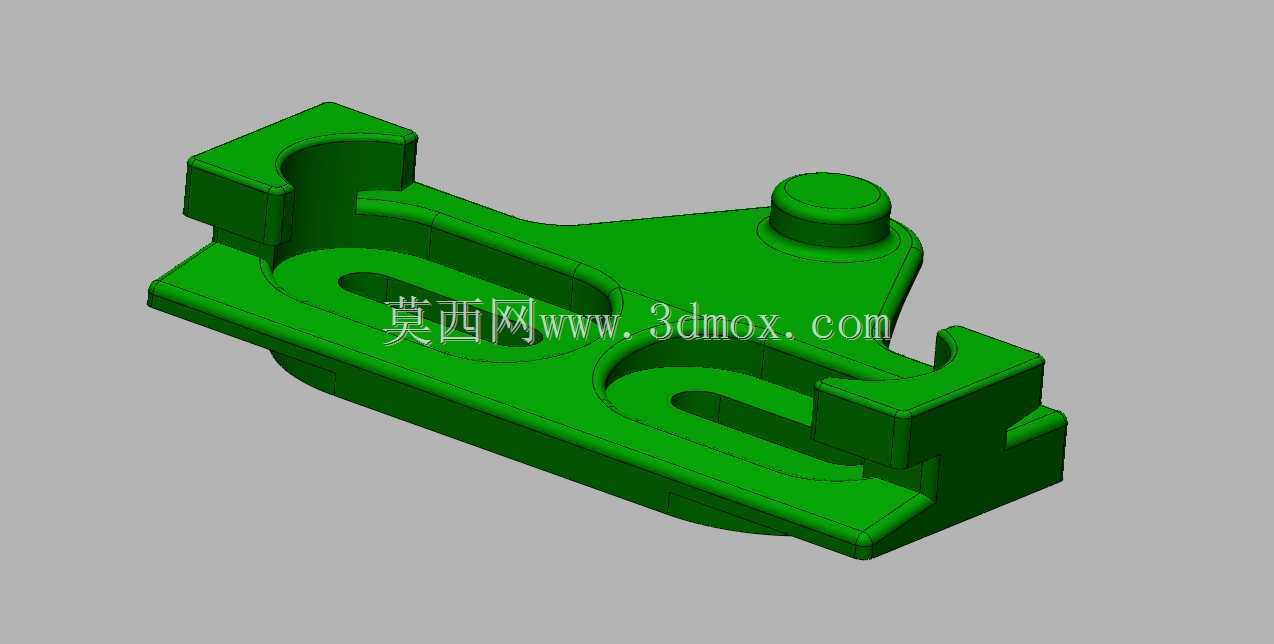

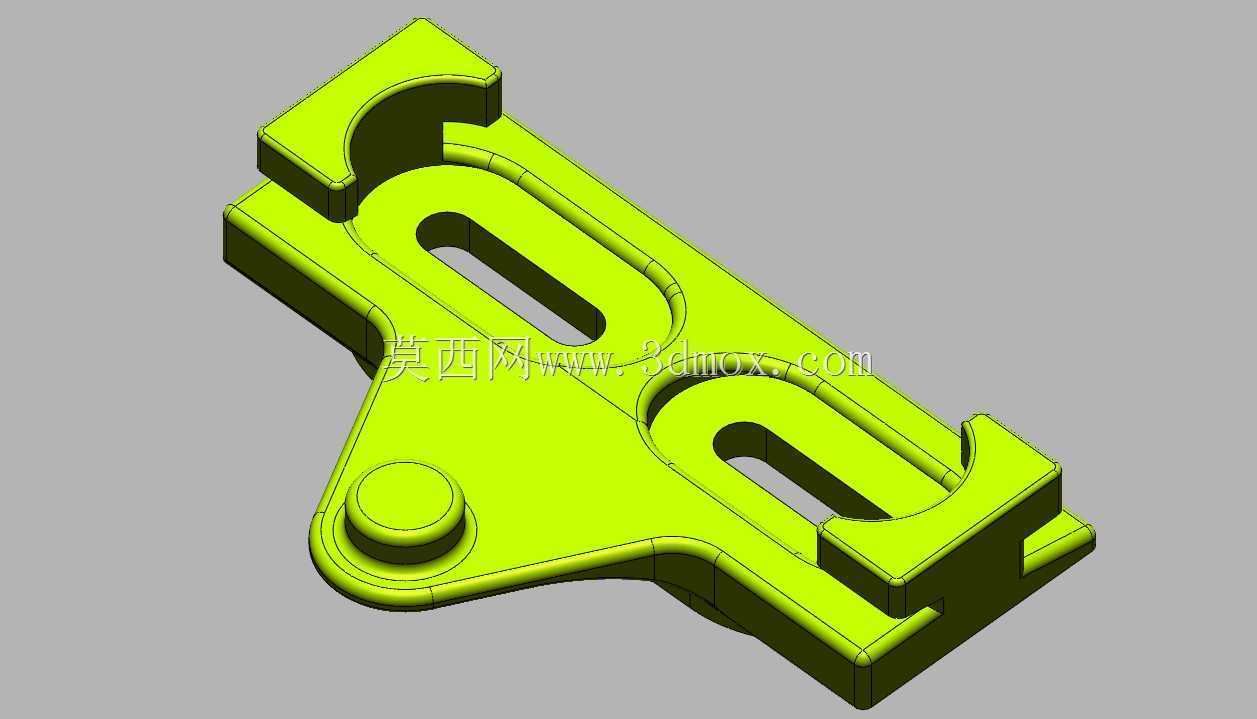

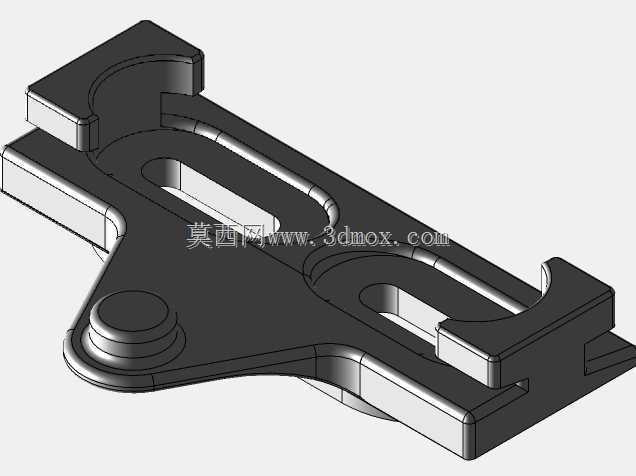

　　在输配电系统的电力变压器装配环节，侧支架是承担侧部组件定位、载荷传导与安装限位的核心结构件，直接影响变压器内部组件排布的稳定性与长期运行的抗振性能。这类支架通常布置在变压器器身的侧部安装面，一端贴合变压器油箱内壁的预装焊接支座，另一端承接分接开关操作机构、侧部出线夹持组件或是外接二次接线端子排的固定载荷，避免悬空组件在变压器运输、运行振动过程中出现位移、松脱，甚至拉裂绝缘引线的故障。从结构形态来看，该支架采用一体化铸造成型后机加工的工艺路线，整体为带加强轮廓的板式结构，主体承载面做了下沉式的减重槽设计，在不降低整体抗弯截面模量的前提下，尽可能削减支架自身重量，减少变压器器身的附加载荷。支架两端设置的开口式卡槽结构，

　　是现场安装的快装定位结构，安装时无需完全拧下预装在油箱壁上的固定螺栓，只需将卡槽对准螺栓杆推入到位，再拧紧螺母即可完成初步定位，大幅降低现场装配的对位难度，尤其适合变压器内部狭小操作空间内的安装作业，减少施工人员的手部操作幅度，降低绝缘件磕碰的风险。支架上部凸起的圆柱定位柱，是配套组件的定位基准，对应承接组件上的预制定位孔，装配时可以快速实现组件的位置校准，避免反复调整安装位置导致的密封垫片移位、接线端子错位问题。在设计思路上，这类侧支架的载荷校核需要同时考虑三个方向的受力：首先是垂直方向的组件自重载荷，需要保证支架在长期承重下的蠕变量控制在0.1mm以内，避免组件下沉导致的对接间隙超标；其次是变压器运输过程中的横向冲击载荷，

　　通常按照公路运输3g的加速度进行强度校核，保证卡槽位置不会出现塑性变形导致的固定失效；第三是变压器运行过程中的电磁振动载荷，需要避开铁芯的固有振动频率，避免出现共振放大现象，因此支架的壁厚设计、加强筋的排布都经过模态仿真验证，将一阶固有频率控制在100Hz以上，远离铁芯50Hz的基频与倍频振动区间。在安装边界上，支架的底部贴合面平面度要求控制在0.05mm以内，保证与油箱安装面的充分贴合，避免出现局部点接触导致的应力集中；两端卡槽的开口宽度比配套固定螺栓的公称直径大0.2mm，既保证安装时的推入间隙，又不会因间隙过大导致安装后支架出现横向窜动；上部定位柱的外径与配套组件定位孔采用H7/h6的间隙配合，既保证定位精度，

　　又不会因配合过紧导致装配卡滞。支架的所有棱边都做了R2以上的圆角倒钝处理，避免安装过程中尖锐棱边划伤施工人员、或是划破相邻组件的绝缘包覆层，同时圆角过渡也能减少铸造过程中的应力集中，降低支架在承受冲击载荷时出现裂纹的概率。在实际应用场景中，这类侧支架不仅应用于油浸式电力变压器的内部组件固定，在部分干式变压器的侧部附件安装中也有同结构的衍生应用，只是根据不同的载荷需求调整板材厚度、卡槽间距与定位柱高度。不同于通用的平板式安装支架，该结构的下沉式槽体同时可以作为布线的走线通道，侧部组件的低压引线可以顺着槽体排布到接线端子位置，无需额外增设走线卡，简化器身内部的布线结构，减少零散零件的数量，提升整体装配效率。在逆向建模过程中，针对这类铸造结构件的曲面过渡特征，需要重点关注圆角与主体平面的衔接精度，保证转换后的CAD模型与实物的偏差控制在0.1mm以内，才能满足后续数控加工、模具开模或是备件仿制的精度要求，避免出现装配错位的问题。
