多摄模组开孔智能手机防护壳体结构设计

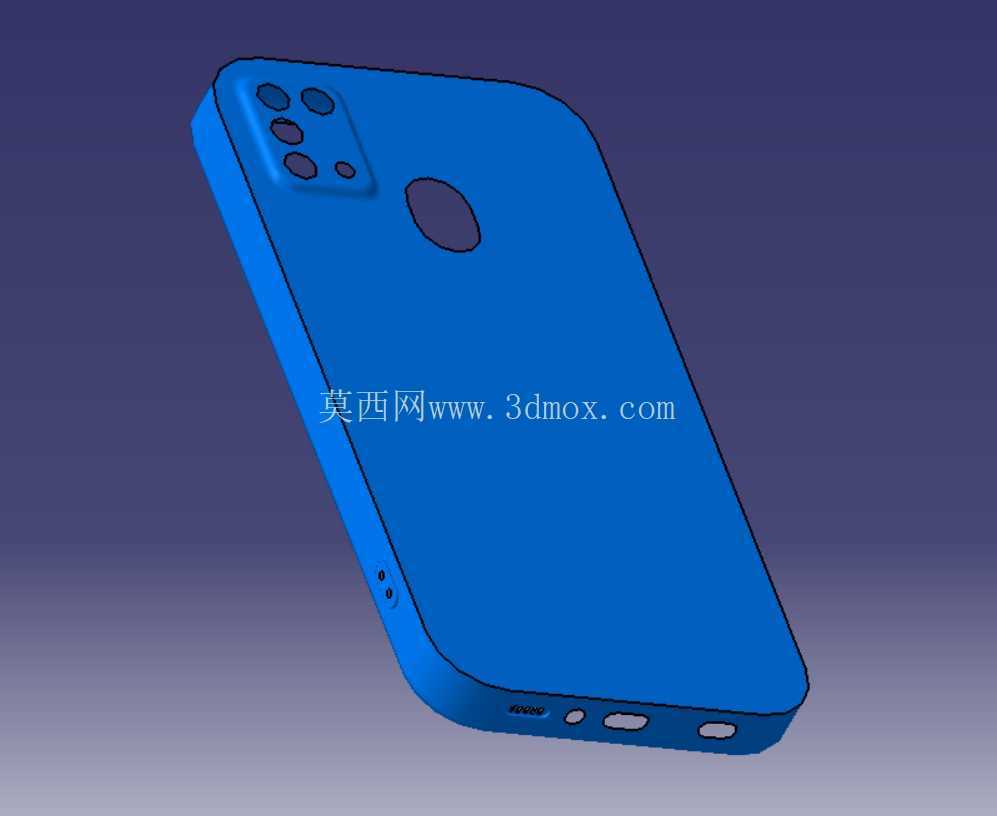

　　日常消费电子配件开发中，手机防护壳是出货量极大的品类，这类产品看似结构简单，实则要兼顾防护性能、装配精度、使用手感与外观一致性，每一处细节都要匹配对应机型的硬件布局做针对性设计。这款壳体的设计首先围绕对应机型的背部硬件排布做开孔适配，背部左上角预留的多组圆形开孔，分别对应主摄像模组、超广角镜头、微距镜头以及闪光灯的安装位置，开孔边缘做了微小的凸起唇边设计，当手机背部朝下放置在桌面时，唇边会先接触支撑面，避免镜头镜片直接与硬质桌面摩擦产生划痕，这个细节是手机防护壳最基础也最核心的功能设计点。

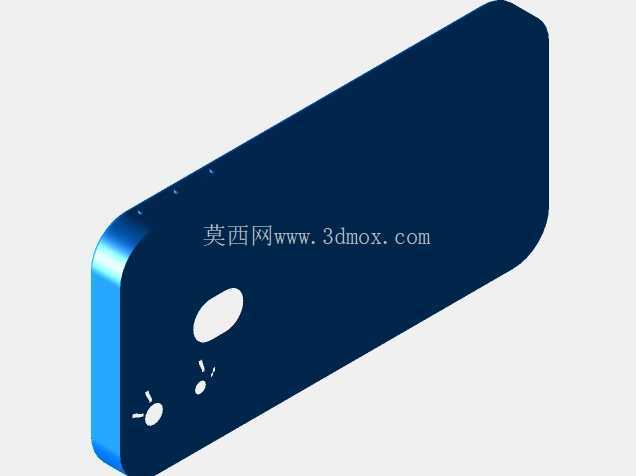

　　背部偏上位置的椭圆形开孔，是为后置指纹识别模块预留的操作空间，开孔尺寸严格匹配指纹模组的外形公差，既不会因为开孔过大导致壳体装配后出现晃动间隙，也不会因为开孔过小遮挡指纹识别区域，保证用户解锁时手指可以完全接触识别面，不会出现识别盲区。壳体侧边的按键区域做了一体化的按键凸点设计，没有做分体式按键结构，这种设计可以减少壳体的装配缝隙，避免日常使用中灰尘、水渍从按键缝隙进入手机侧边，同时凸点的按压行程做了适配优化，按压力度控制在合适区间，不会出现按键过硬按不动、或者过软容易误触的问题。

　　壳体底部的开孔分别对应扬声器出声孔、Type-C充电接口、麦克风拾音孔以及耳机开孔（如果对应机型保留3.5mm接口的话），出声孔位置做了微倒角处理，不会遮挡扬声器的出声路径，保证音频播放时不会因为壳体遮挡出现声音闷堵的问题；充电接口的开孔尺寸预留了足够的插拔空间，兼容市面上绝大多数带保护壳的充电插头，不会出现插头插不到位的情况。从结构设计的角度看，这款壳体采用了全包边的结构形式，四个边角位置做了加厚的缓冲结构，也就是行业内常说的防摔气囊设计，当手机从日常使用高度意外跌落时，边角位置的加厚结构可以首先吸收冲击能量，减少冲击力传递到手机中框和屏幕的概率，降低手机碎屏、中框变形的风险。壳体的内表面做了微磨砂的处理，同时预留了微小的排气间隙，当用户装配壳体的时候，不会因为壳体和手机背盖之间形成密闭空腔导致装配困难，也避免日常使用中因为温度变化，背盖和壳体之间出现水印影响外观。壳体的整体壁厚控制在1.2mm左右，这个厚度既可以保证足够的结构强度，跌落时不会轻易出现开裂变形，也不会因为壳体过厚导致手机整体握持手感变笨重，边缘位置做了圆弧过渡处理，和手机中框的弧度完全匹配，握持的时候不会出现硌手的问题。

　　在实际生产环节，这类壳体如果采用TPU材质生产，模具设计时要重点考虑进胶点的位置，避免进胶点留在外观面影响产品质感，同时要控制好脱模斜度，避免脱模时出现拉伤、变形的问题；如果采用PC材质做硬壳设计，还要重点考虑装配的过盈量，过盈量太大会导致装配困难，甚至顶裂手机背盖，过盈量太小则会出现壳体松动、容易脱落的问题。设计过程中还要充分考虑不同批次手机的尺寸公差，所有开孔位置的尺寸都要做公差补偿，避免因为手机本身的尺寸偏差导致开孔错位，影响按键、接口、镜头的正常使用。另外，壳体的摄像头唇边高度要控制在0.3mm到0.5mm之间，高度太低起不到保护镜头的作用，高度太高则会导致手机平放时出现晃动，影响用户的使用体验。侧边按键的凸点位置要和手机本身的按键位置完全对正，偏差不能超过0.1mm，否则会出现按键按压偏位、卡键的问题。这类防护壳体除了基础的防护功能之外，现在也越来越注重外观的个性化设计，但不管外观怎么变化，核心的结构适配、防护性能、使用手感都是设计时要优先保证的要素，所有的外观设计都不能以牺牲核心功能为代价。
