这款支架主要应用于电力输配场景下的中小型电力变压器配套安装环节,承担变压器对应功能模块的定位、承重与连接固定作用,在户外柱上变、台区成套变压设备的内部组件装配中,能够为配套的电气功能单元提供稳定的安装基准,避免设备运行过程中因振动、温变形变导致的组件移位、连接松脱问题。从实际使用场景来看,这类支架往往需要同时兼顾安装便捷性与长期结构可靠性,既要适配现场装配时的操作空间限制,也要满足户外长期服役下的抗载荷、抗疲劳要求。

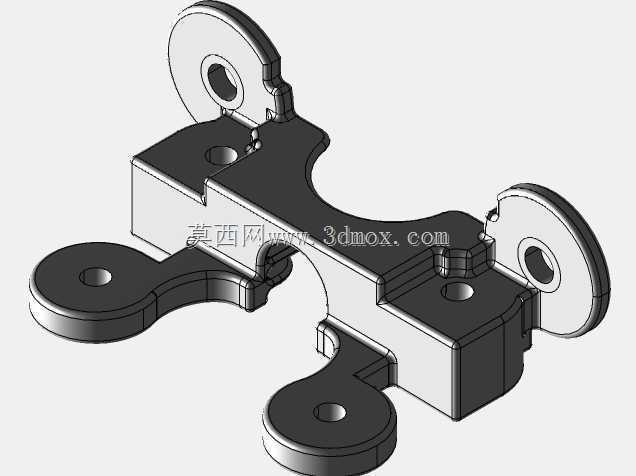

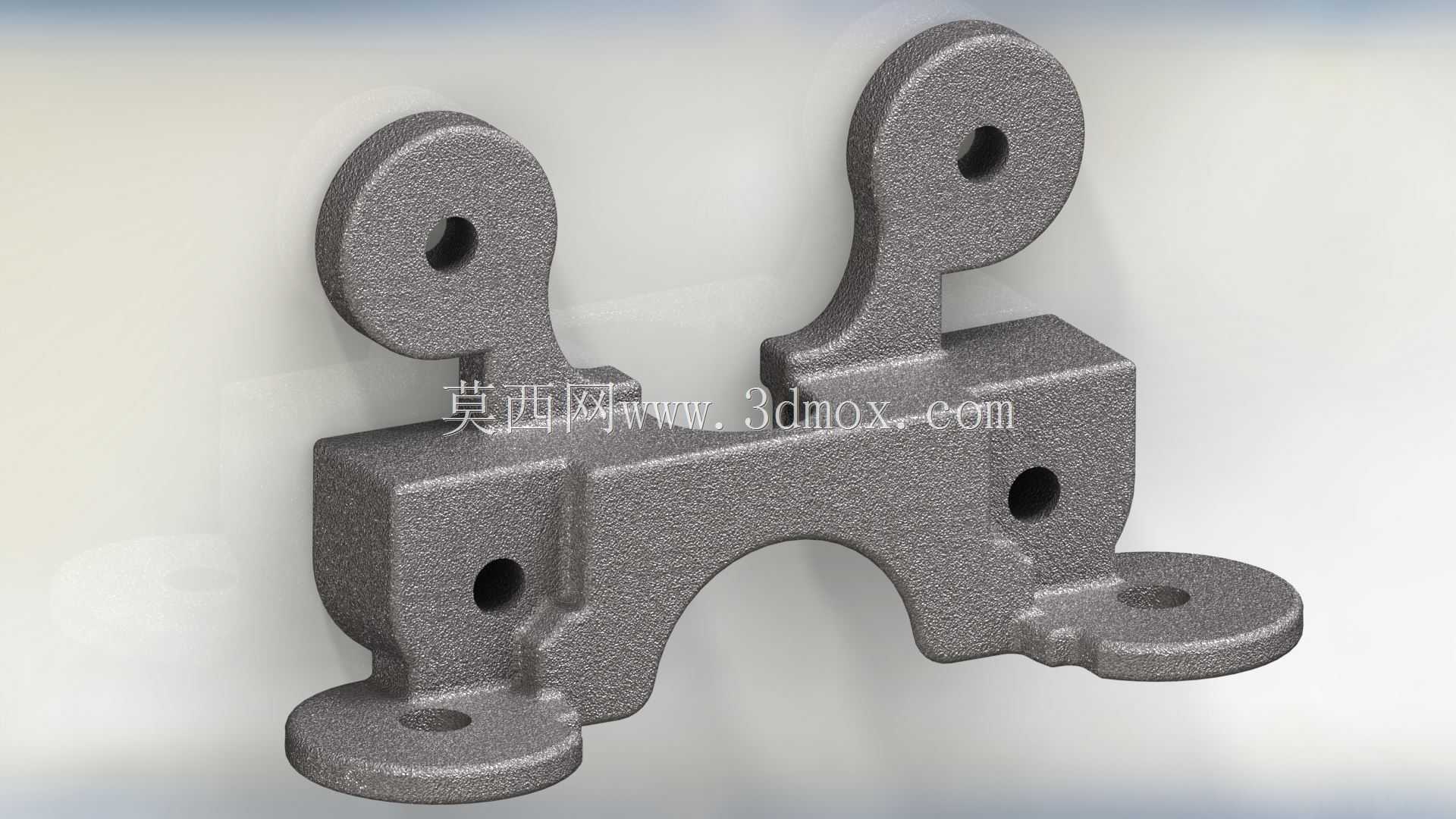

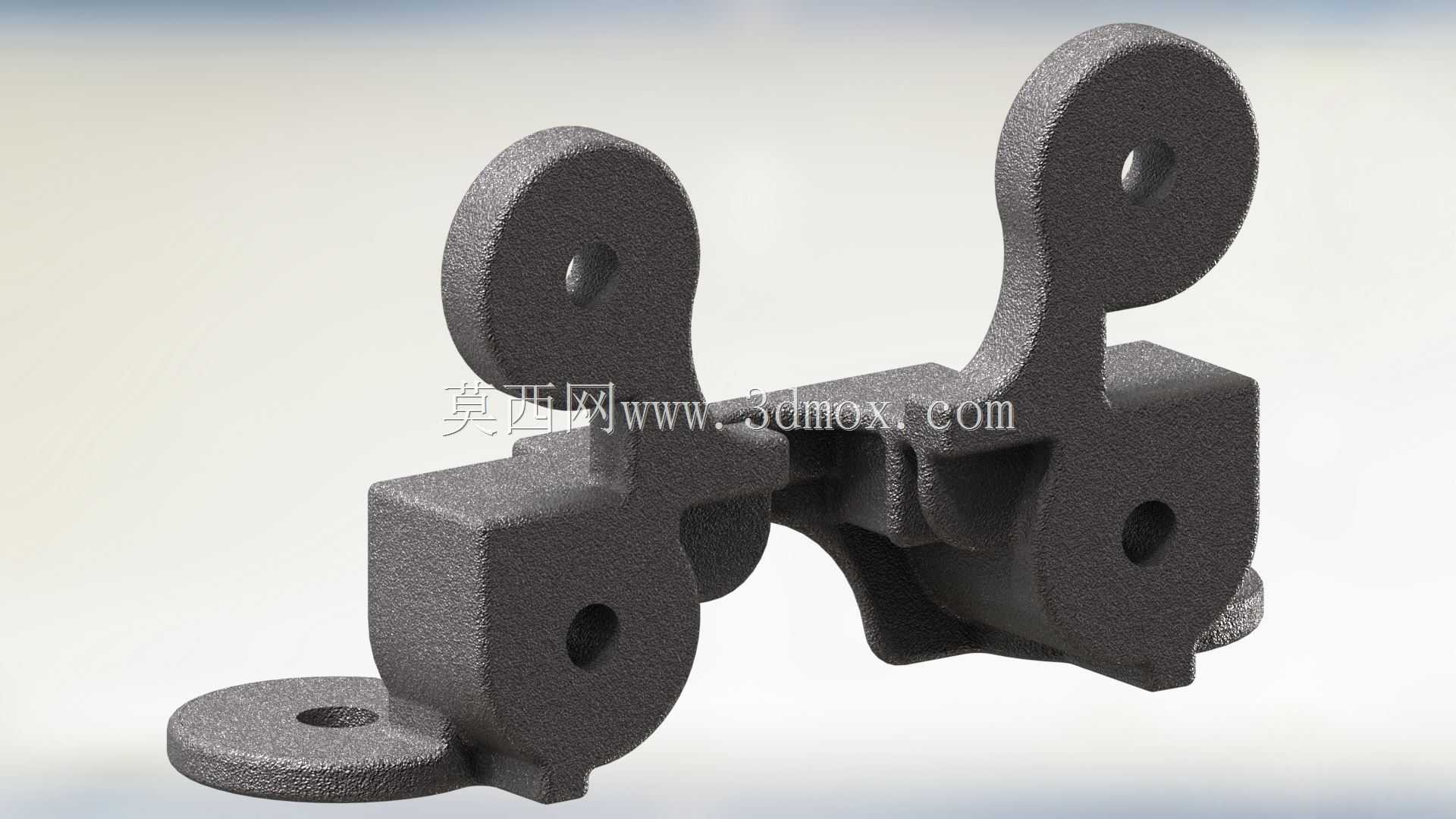

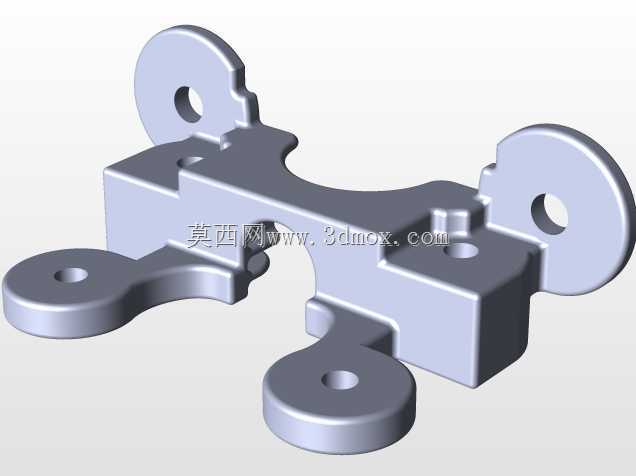

从结构设计逻辑来看,这款支架是在原有同类型支架的基础上做的结构优化迭代,整体采用一体化铸造成型的结构方案,没有额外的拼接焊缝,从根源上减少了应力集中的薄弱点。主体基座部分设置了半圆弧避让结构,刚好可以卡合在变压器对应圆柱形构件的外轮廓上,安装时不需要额外加工适配垫块,就能实现与安装基体的贴合定位,大幅降低现场装配的调整工作量。基座上分布的多个安装孔位,分别对应不同方向的连接需求:两个向上延伸的带孔支耳,用于连接上方需要悬空固定的电气组件,支耳的孔位轴线与基座安装面保持严格的垂直公差,能保证被固定组件的安装姿态符合设计要求,不会出现偏斜导致的接线应力;基座下部延伸出的两个带孔平底安装脚,用于将整个支架锁紧在变压器的基体安装面上,平底结构可以保证锁紧时接触面受力均匀,不会出现局部应力过大导致的铸件开裂问题;基座侧面额外设置的横向通孔,用于穿装辅助定位销,在设备检修拆卸后复装时,可以快速定位支架的安装位置,减少反复调整对中的时间。

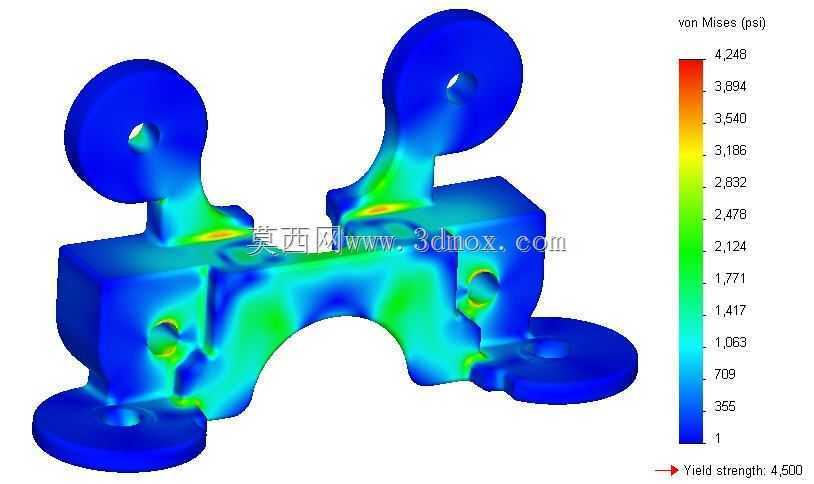

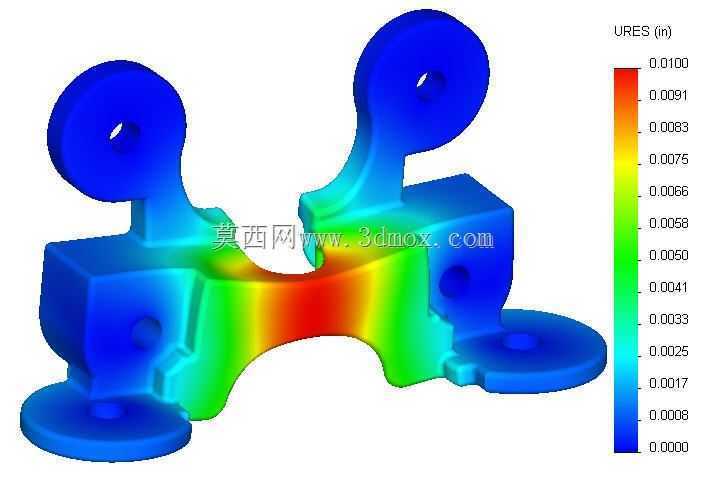

设计过程中针对螺栓孔周边的结构强度做了专项优化,所有螺栓孔的边缘与铸件外轮廓的最小距离,均按照螺栓孔径的2倍进行留设,且孔周的壁厚从孔壁向外保持均匀过渡,不会出现局部壁厚突变导致的铸造缺陷,同时也能保证螺栓锁紧时,孔周的压应力能够均匀扩散到整个支架基体上,避免长期受载下出现孔边开裂的问题。结构强度验证阶段采用有限元方法对极限载荷工况做了仿真校核,在支架承受沿竖直向下方向的额定极限载荷时,支架整体的最大等效应力远低于铸件材料的屈服强度,能够保证在极端过载情况下不会出现塑性变形,同时支架的形变位移量控制在允许范围内,不会影响被固定组件的位置精度。
从安装边界尺寸来看,这款支架的整体外轮廓完全适配对应型号变压器的内部安装空间,两个上支耳的中心距、下部安装脚的孔位间距,均与现有变压器基体上的预制安装孔完全匹配,可以实现直接替换安装,不需要对原有设备的安装结构做任何改造。支架的整体重量控制在合理区间,既不会过多增加变压器的整体自重,也能保证足够的结构刚度,在设备运输过程中承受颠簸振动时,不会出现共振断裂的问题。铸件表面采用喷丸处理,能够消除铸造过程中产生的表面残余应力,同时提升表面的粗糙度一致性,后续做防腐涂装时的涂层附着力更强,能够适应户外高湿、高盐雾的服役环境,延长支架的使用寿命。
在实际装配过程中,这款支架的结构设计充分考虑了现场操作的便利性,所有安装孔位均设计为通孔,没有盲孔结构,避免了加工过程中孔内残留铁屑、装配时螺栓无法拧到底的问题;支耳与安装脚的位置设计,给扳手等装配工具预留了足够的操作空间,即使在变压器内部狭窄的安装空间内,也能顺利完成螺栓的锁紧操作,不需要特殊的定制工装。针对变压器运行过程中产生的持续微振动,支架的整体固有频率经过调校,避开了变压器本体的工作振动频率区间,不会在设备运行时产生共振异响,也能避免长期共振导致的螺栓松动、结构疲劳问题。
