车辆悬架螺旋弹簧液压阻尼减震器

　　这套减震结构主要面向轮式车辆的悬架系统，用于在车轮受到路面冲击时吸收冲击能量、抑制弹簧往复弹跳，把路面传来的高频颠簸快速衰减，让车身姿态保持平稳，既提升乘员乘坐舒适性，也能保证轮胎在起伏路面上持续贴地，维持转向与制动时的抓地边界。

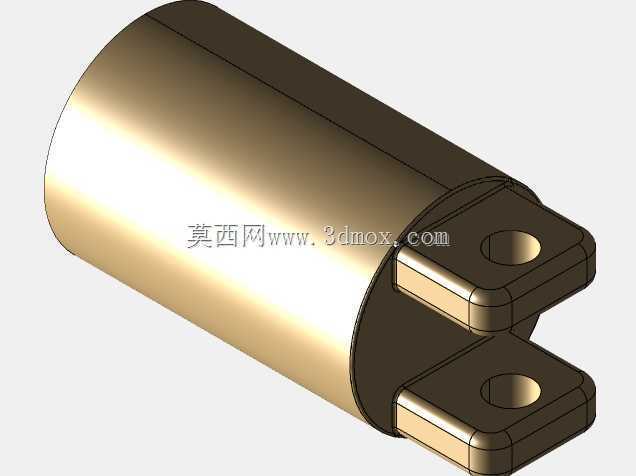

　　从结构组成来看，整套总成沿中心轴线同轴布置：核心是一根筒式液压阻尼缸，缸筒下段为储油工作腔，内部设置活塞与节流阀系，活塞杆从缸筒上端伸出；外部套装大节距圆柱螺旋压缩弹簧，弹簧下端抵靠在下弹簧座，上端通过带橡胶缓冲垫的上弹簧座压紧，弹簧两端的座体分别通过卡环、锁紧螺母固定在阻尼缸的对应轴段上。阻尼缸最顶端设置吊环式铰接安装耳，内部镶嵌橡胶衬套，用于和车身或车架支座铰接；底端则采用吊耳或销轴结构，与转向节、下摆臂或车桥支座连接，两端铰接点的中心距就是减震器的关键安装长度边界。

　　实际选型布置时，首先要核对的就是安装边界尺寸：需要明确减震器完全伸张时的两端吊环中心距、完全压缩到极限位置时的最小中心距，保证悬架在车轮上跳至缓冲块压实、下跳至最大拉伸行程这两个极限位置时，减震器既不会被拉脱、也不会发生缸筒与活塞杆的机械硬顶；同时弹簧的自由长度、预压安装长度、弹簧刚度要和阻尼缸的拉伸、压缩阻尼力曲线匹配——弹簧负责承载车身静载荷与冲击动载荷，阻尼器则负责把弹簧压缩后回弹的振荡能量通过油液流经节流孔的液阻转化为热量耗散，若刚度过大而阻尼不足，车辆会出现多次余振，若阻尼过大则会让悬架变硬、冲击直接传递到车身。

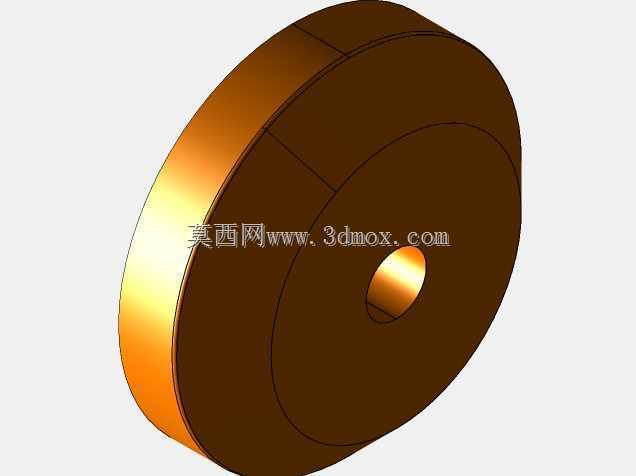

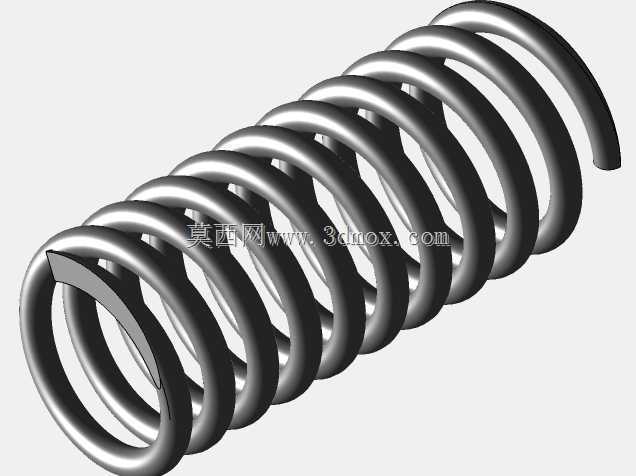

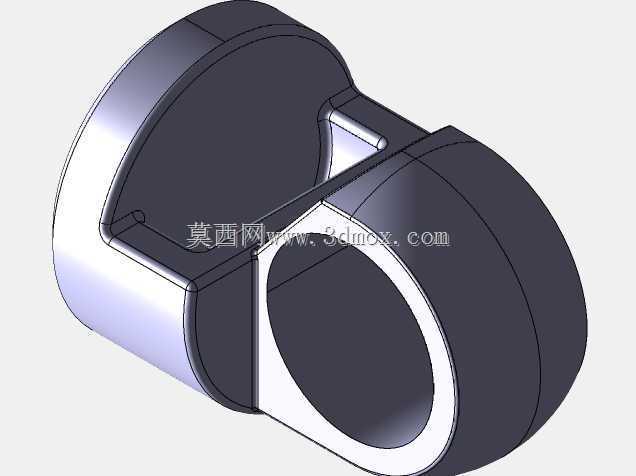

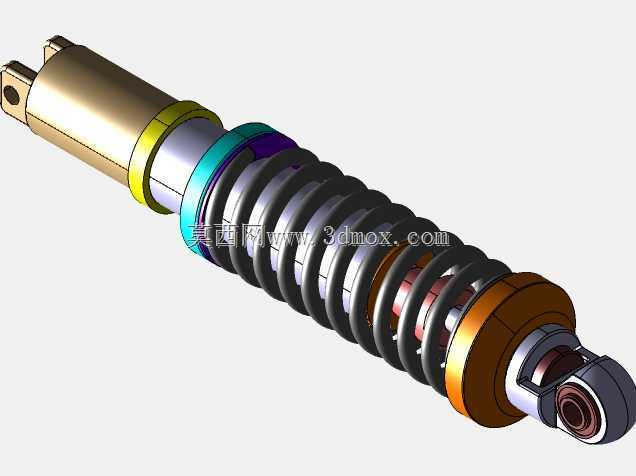

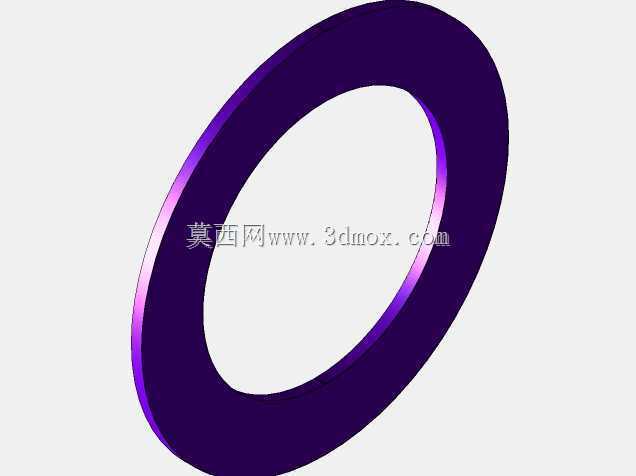

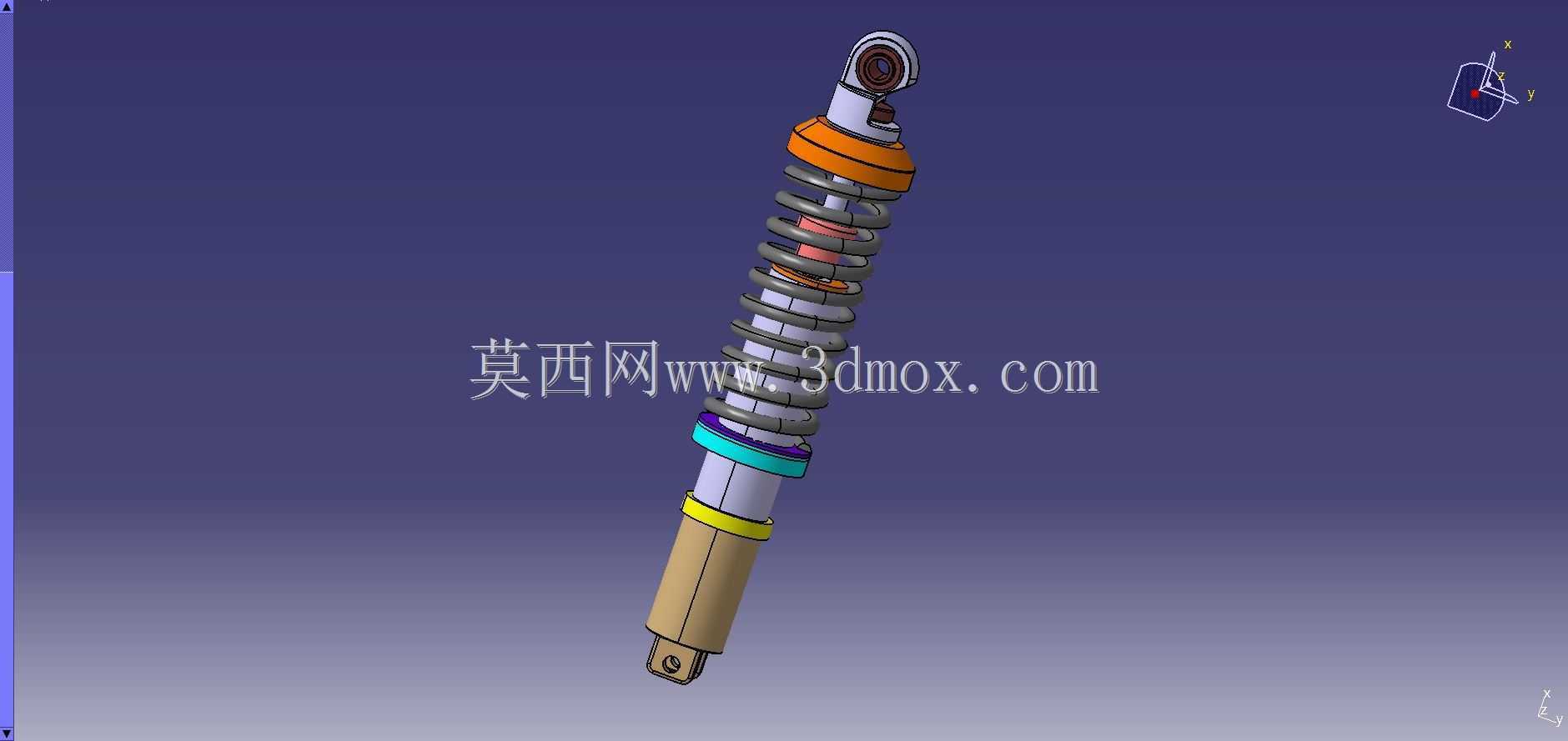

　　建模过程中，螺旋弹簧采用扫掠特征生成：先绘制弹簧中径对应的螺旋引导线，设定好有效圈数、端部磨平圈的节距变化，再在引导线法向平面绘制弹簧丝截面圆沿路径扫掠，端部并紧磨平段单独调整节距保证端面贴合弹簧座；阻尼缸部分按装配关系拆分出下储油筒、中间导向座、活塞杆、上端吊环，各段轴径的阶梯位置对应弹簧座、防尘罩、限位挡圈的安装槽，轴段上的彩色环带对应不同的密封件、限位卡环与防尘套定位区域，装配时弹簧同轴套入缸筒后，先压缩弹簧到安装长度再装入上端锁紧螺母，保证弹簧预紧力符合设计值。

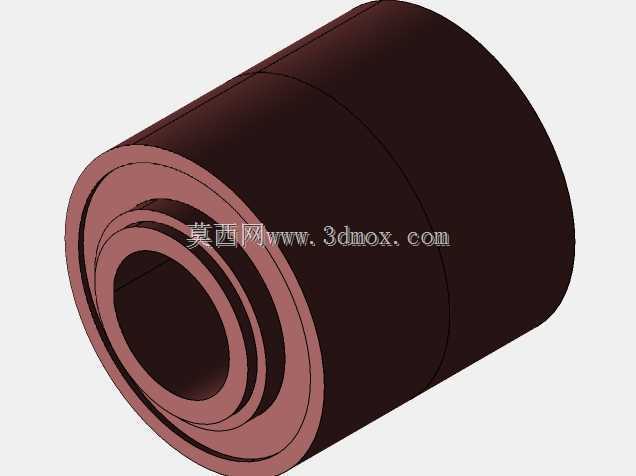

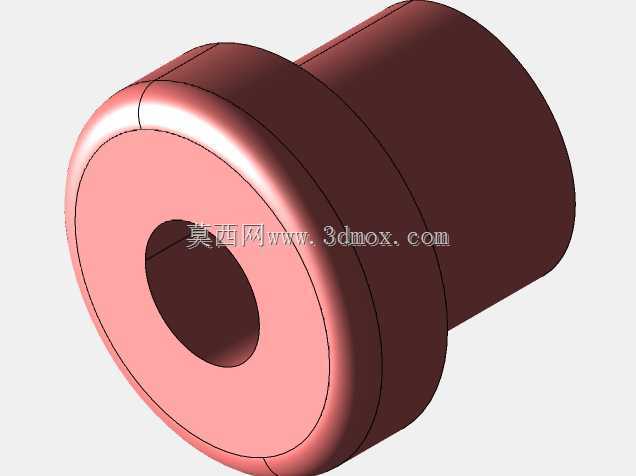

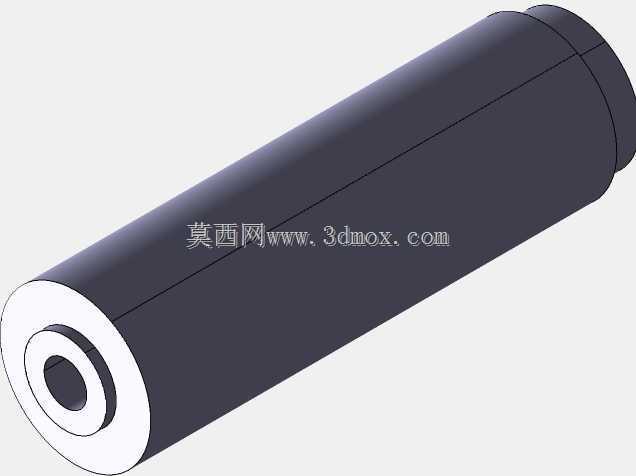

　　顶端吊环内的橡胶衬套是容易被忽略的功能件：它除了提供铰接转动自由度，还能通过橡胶的柔性衰减高频微振动，避免金属铰接的刚性冲击异响，衬套的内外钢套分别与吊环、安装销轴过盈配合，装配后销轴的穿装方向要和悬架跳动时减震器的摆动平面匹配，避免运动干涉。

　　这类减震结构广泛用在摩托车、小型全地形车、乘用车后悬架以及部分工业设备的隔振平台上，不同应用场景下调整弹簧线径、中径、圈数来改变刚度，调整阻尼阀片的厚度与节流孔孔径来匹配阻尼特性，三维建模阶段把所有零件的装配关系、运动行程间隙、相邻部件的避让空间完整表达，就能直接为后续的工程图出图、强度校核与样机装配提供准确的结构依据。
