小型单体敞篷式水面快艇结构设计

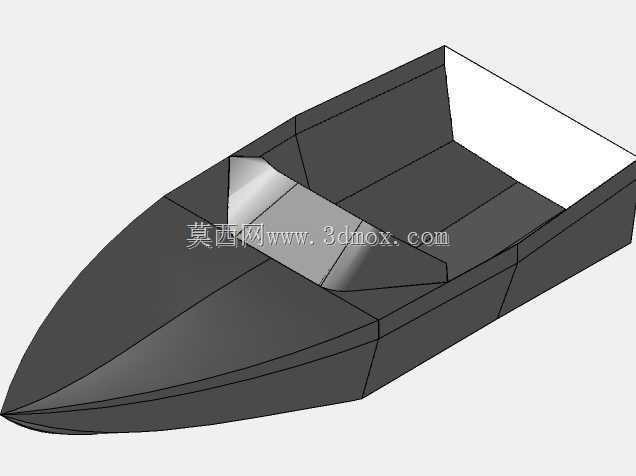

　　这款小型单体敞篷快艇的三维结构，主要面向近岸浅水区的短途通勤、休闲作业场景设计，可适配内陆湖泊、平缓河道、近岸浅海区域的使用需求，既能够承担小型水域的人员短途接驳任务，也可作为水上作业的临时搭载平台，配合不同的挂载配件完成水文采样、水面巡检、近岸垂钓辅助等实际作业。从结构设计逻辑来看，整个船体采用折角型V型艏部线型，这种线型设计能够在航行时有效劈开表层水流，降低航行过程中的兴波阻力，同时折角结构能够在高速航行时提供足够的动升力支撑，减少船体与水面的接触面积，进一步降低航行阻力，提升航行时的航向稳定性。船体的主舱室采用敞篷式布局，没有设置封闭的上层驾驶舱结构，能够最大化舱内的可用空间，舱内预留了驾乘人员的乘坐区域与小型设备的放置空间，

　　中部的凸起结构为驾驶台安装位，可后续加装操控舵机、仪表显示、动力控制模块等组件，舱室边缘做了加高的挡水边设计，能够避免航行时溅起的水流直接灌入舱内，提升使用过程中的安全性。船体的外壳采用多段折面拼接的结构形式，这种设计一方面能够降低曲面加工的工艺难度，不管是采用玻璃钢糊制、铝合金板材焊接还是3D打印制作实体样机，都能够快速拆分加工单元，减少成型过程中的曲面拟合误差，另一方面折面结构能够提升船体外壳的结构刚性，在同等板材厚度的前提下，多折面的结构抗扭、抗冲击性能要优于纯曲面薄壳结构，能够更好地应对近岸水域可能出现的漂浮物碰撞、靠岸时的岸壁剐蹭等工况。从安装边界尺寸来看，该快艇的整体长宽比控制在4:1左右，

　　艏部的V型夹角从最前端的锐角逐步向船艉方向过渡扩大，到船艉位置形成接近矩形的艉板结构，艉板位置预留了外挂动力的安装平面，可适配小型舷外机、喷水推进器等不同类型的动力单元，安装孔位的间距按照通用小型舷外机的标准尺寸预留，不需要额外做结构改装就能够直接挂载市面常见的小马力动力设备。船体的内部设置了多道横向的加强筋结构，沿着船体长度方向均匀分布，加强筋与船体外板、舱内底板连为一体，能够将航行过程中受到的波浪冲击力、动力运行时的振动载荷均匀分散到整个船体结构上，避免局部应力集中导致的结构变形。船底的舭部位置做了轻微的折角上翘设计，能够在快艇转向时提供足够的侧向支撑力，减少转向过程中的侧倾角度，提升操控的稳定性，

　　同时该结构也能够在浅水区航行时减少船底与水下障碍物的剐蹭概率，提升浅水区的通过性。在细节设计上，舱内的底板做了微向艉部倾斜的坡度设计，能够让不慎溅入舱内的积水顺着坡度流向艉部的排水口位置，不需要额外设置复杂的抽排水管路就能够实现舱内积水的自排，降低日常使用过程中的维护工作量。船体的舷边做了外翻的压边结构，既能够提升舷侧的结构强度，也能够作为人员上下船时的扶手着力点，同时也方便后续加装防撞橡胶条、系缆桩等附属配件。整个船体的结构没有设置多余的冗余部件，所有的结构面都兼顾了力学性能与加工便利性，在保证结构强度满足使用要求的前提下，尽可能控制了整体的自重，能够让小马力动力就可以推动船体达到设计航速，降低动力单元的配置成本与使用过程中的能耗。
