航空航天动力系统用收敛发散喷管结构

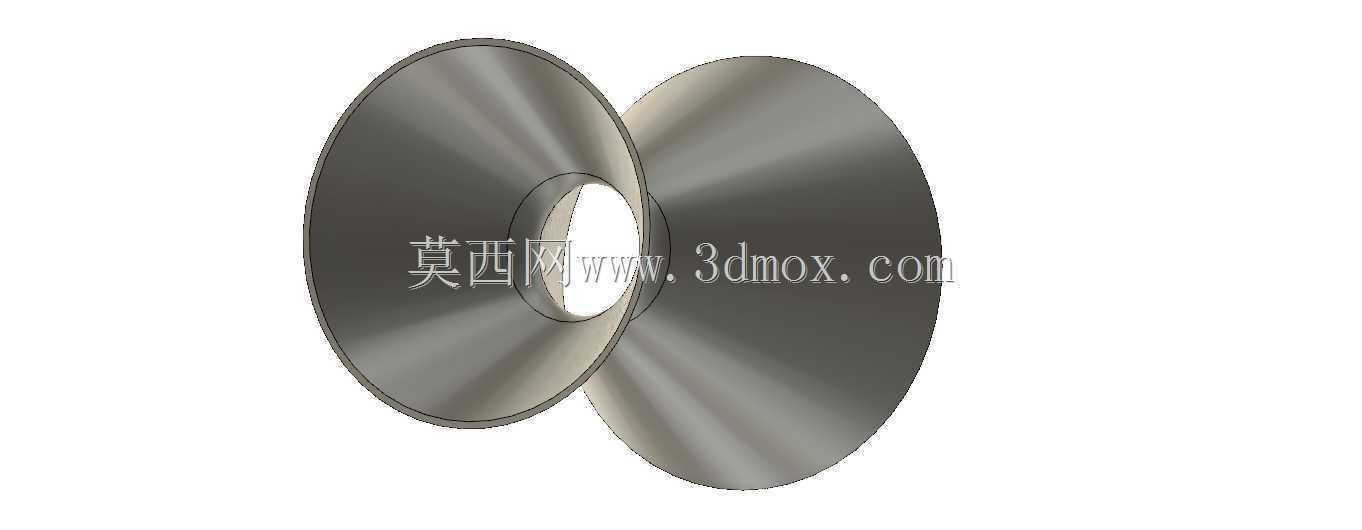

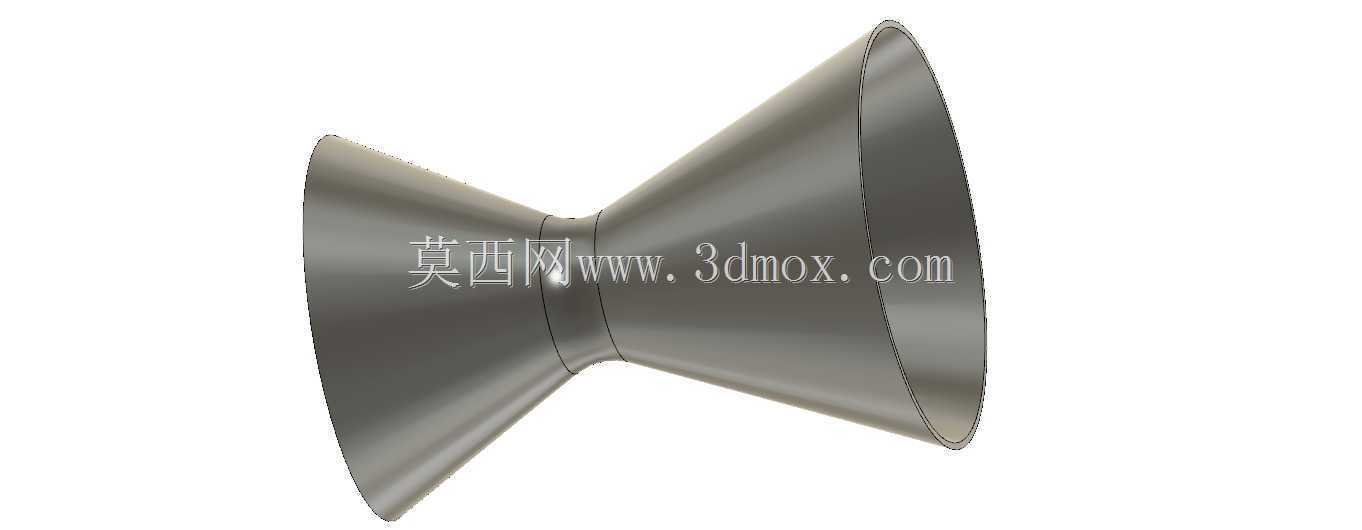

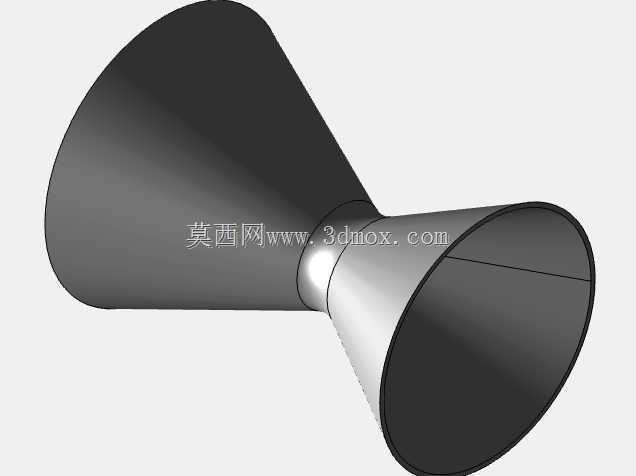

　　在冲压发动机、液体火箭发动机的推力室设计环节，收敛-发散喷管是直接决定动力输出效率的核心气动部件，这类结构的核心作用是将燃烧室内产生的高温高压燃气完成膨胀加速，把燃气的热能与压力能高效转化为定向流动的动能，最终为飞行器提供所需的推进推力。不同于简单等径管路或者单一锥角的收缩喷口，这种双段式变径结构的设计逻辑完全围绕可压缩流体的流动特性搭建：收敛段的流通截面沿气流流动方向逐步收窄，负责将亚声速状态的来流持续加速，在结构最窄的喉部位置让气流达到声速状态，之后衔接的发散段流通截面沿流动方向逐步扩张，让已经达到声速的气流在扩张通道内继续膨胀，最终在喷管出口位置达到设计要求的超声速排气速度，这个过程中如果截面变化率设计不合理，很容易出现气流分离、激波损失过大的问题，直接拉低整台动力装置的推进效率。

　　从实际工程应用的场景来看，这类喷管除了在航天运载火箭、战术导弹的动力系统上大量使用，在高超声速试飞器、冲压动力的无人靶机上也有广泛适配，部分需要高速排气的工业引射设备、高温气体排放装置也会采用同原理的变径喷口结构，只是不同场景下对喷管的膨胀比、出口马赫数的设计参数存在明显差异。做这类结构的三维建模时，首先要明确的是安装边界约束：喷管的入口端需要和上游的燃烧室出口或者涡轮排气段直接对接，因此入口法兰的连接尺寸、密封面形式必须和上游部件完全匹配，不能出现安装错位或者密封间隙超差的问题；喉部的直径尺寸是整个喷管最核心的参数，它直接决定了动力装置的最大质量流量，一旦喉部尺寸加工偏差超过允许范围，整台发动机的推力曲线就会偏离设计值，甚至出现燃烧室压力异常升高的故障。

　　结构设计层面，收敛段的型线不能采用简单的直锥结构，工程上通常会按照特征线法或者基于实际燃气组分的热力计算结果来打磨平滑过渡型面，减少气流在壁面附近的摩擦损失；发散段的扩张角度需要严格控制在合理区间，角度过小会导致喷管整体长度过长，增加不必要的结构重量，角度过大则会让气流无法贴附壁面流动，在扩张段内部产生大面积的气流分离区，引发推力损失甚至喷管结构的异常振动。建模过程中要注意两段型面在喉部位置的平滑过渡，不能出现曲率突变的折角，否则高温燃气在折角位置会形成局部涡流，长时间工作时会造成壁面局部过热，烧蚀结构材料。

　　从安装适配的角度来说，这类喷管的外壁通常会设计连接耳片或者安装边，用来和飞行器的尾部舱段进行固定，建模时需要预留出紧固件的安装空间，同时要考虑工作状态下的热膨胀量，因为喷管工作时接触的是上千摄氏度的高温燃气，结构会产生明显的热伸长，如果安装约束设计成完全刚性的，热胀产生的应力很容易导致结构焊缝开裂或者连接螺栓断裂。另外，部分需要推力调节的动力系统，还会在喷管的发散段或者喉部位置配合可调喉栓、燃气舵等结构，基础喷管模型在设计时就要预留出这些附件的安装接口，保证后续改型时不需要对主体结构做大规模调整。

　　实际做结构校验的时候，还要结合流场仿真结果反复调整型面的曲率变化，确保整个流道内的气流速度变化平滑，没有局部的激波反射或者压力突变区域，同时要核算壁面的厚度是否满足高温下的强度要求，不同位置的热负荷差异较大，收敛段靠近燃烧室的位置热流密度最高，壁厚设计要兼顾热防护和结构重量，发散段后半段燃气温度已经有所下降，可以适当减小壁厚来降低整体结构重量。对于三维建模从业者来说，做这类结构不能只追求外形的相似，必须理解每个尺寸参数背后的工程逻辑，比如收敛段的长度、喉部的圆角、发散段的半锥角，每个参数的选取都和实际工作工况下的流体特性、结构强度、安装约束直接相关，脱离工程逻辑做出来的模型只能用于外观展示，无法支撑后续的仿真计算、结构加工或者整机装配工作。
