低泄漏低温管路隔离开关结构设计

　　在低温流体输送系统、深冷工况实验装置、液化气体储运管路的现场运维与系统搭建中，管路的通断隔离是保障系统安全、减少介质损耗的核心环节，常规常温阀门在-100℃以下的深冷环境中，往往会出现密封件脆化、阀杆处泄漏量超标、动作卡滞等问题，无法满足低泄漏的工况要求，这款低温隔离开关正是针对这类深冷流体管路的隔离需求开发的专用管路部件。从实际应用场景来看，这类部件常部署在液氮、液氦、低温气态制冷剂输送的管路上，既可以在系统检修时实现上下游管路的可靠截断，避免低温介质大量泄漏引发的安全隐患与介质损耗，也可以在多支路并行的低温系统中实现支路的独立通断控制，满足不同工况下的管路切换需求。

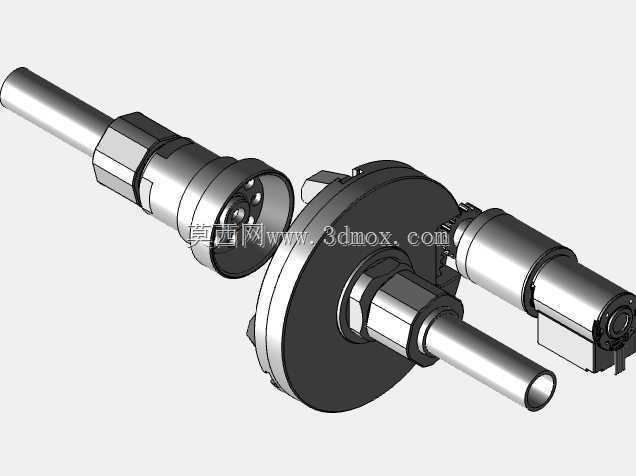

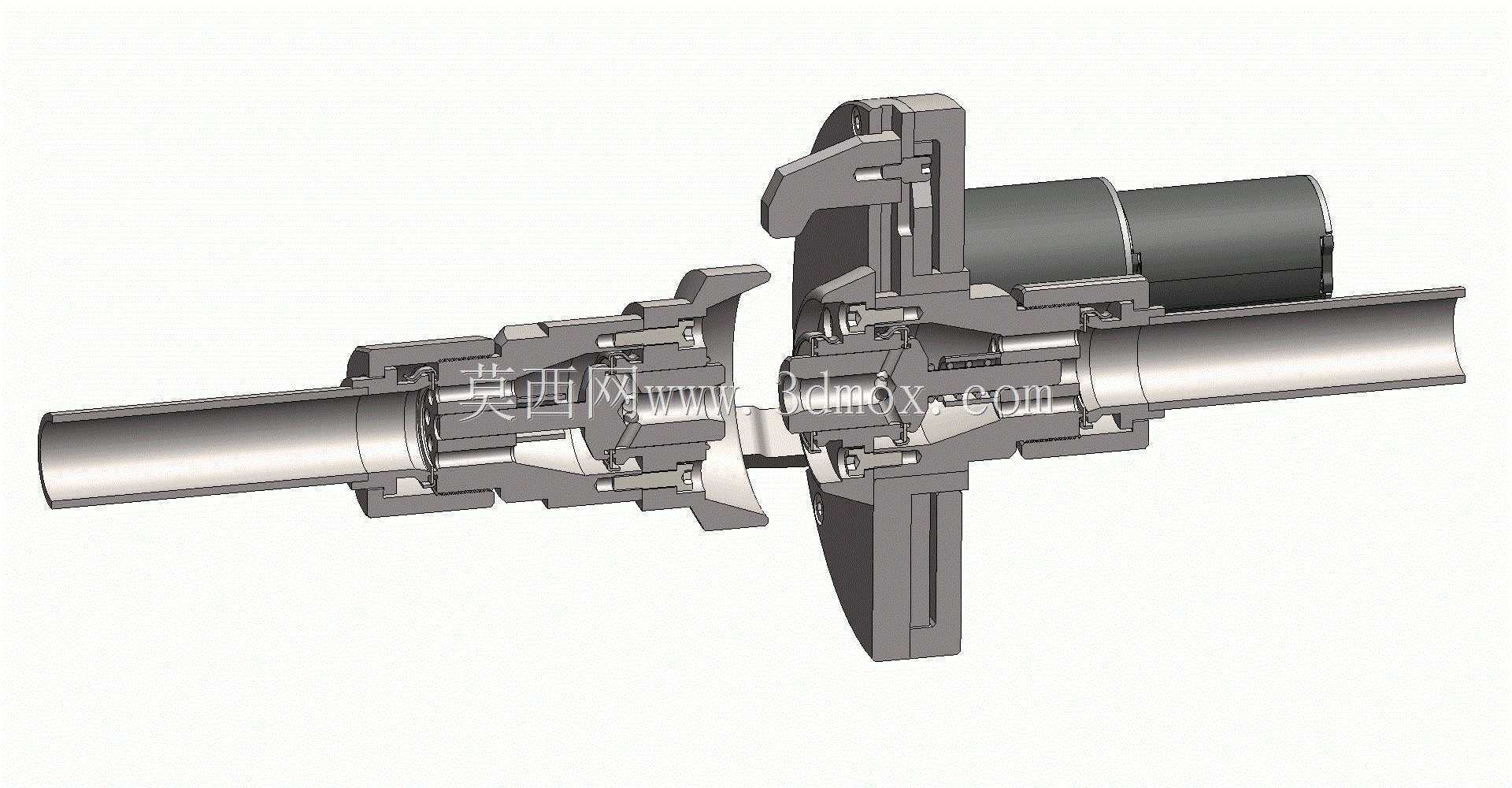

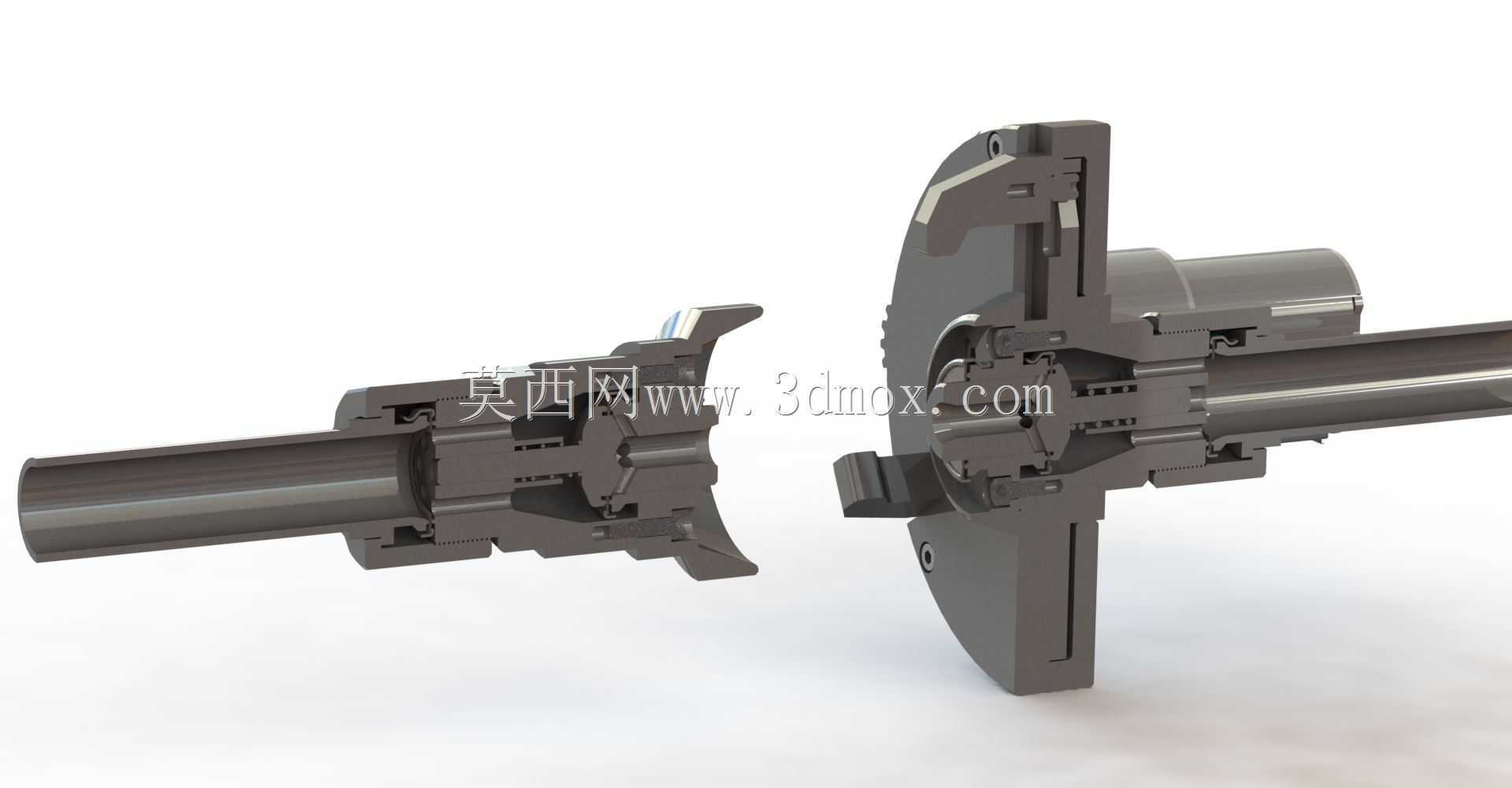

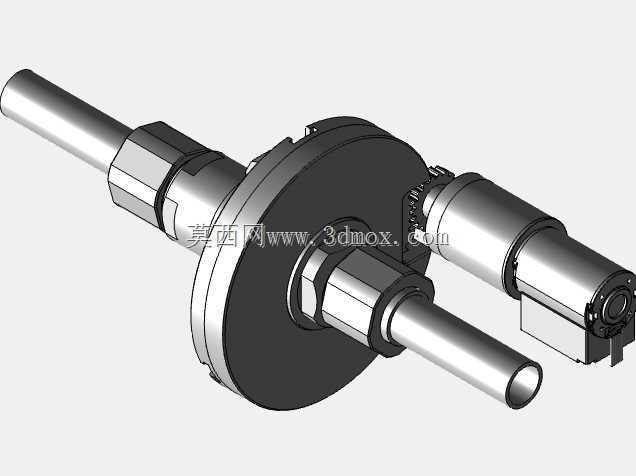

　　从结构设计思路来看，这款隔离开关采用同轴直通式的流道布局，尽可能减少流道的弯折与突变，降低低温流体在阀腔内的流动阻力，避免流道死角处出现介质残留、结冰卡滞阀件动作的问题。驱动端与流道端采用垂直布局的拨叉式驱动结构，操作手柄布置在阀体侧上方，既不会占用管路轴向的安装空间，也能让操作人员在带保温层的管路上方便操作，无需探身到管路下方或狭窄间隙中扳动阀件。密封结构采用多重组合式密封设计，在阀杆与阀体的配合处，设置了多道适配深冷工况的密封组件，同时在密封腔外侧预留了冷量隔离的空腔结构，减少低温介质通过阀杆向操作端的冷量传递，避免操作手柄处出现结霜、冻住无法动作的问题，也能减少外部环境热量向阀腔内的传入，降低低温介质的汽化损耗。

　　在安装边界与尺寸适配方面，这款隔离开关的两端采用与低温管路通用的对接接口形式，接口的同轴度、密封面的平面度都按照深冷管路的安装公差要求设计，安装时无需额外加工过渡接头，可以直接与同通径的低温管路、低温连接器对接，阀体的径向轮廓尺寸充分考虑了管路外包覆保温层的厚度需求，安装后保温层可以完整包裹阀体除操作手柄外的全部区域，不会出现保温层包覆不到位导致的冷量泄漏问题。轴向安装长度按照常规低温管路的阀件安装间距设计，替换同通径的常规低温阀时无需调整管路的原有支撑位置，降低现场改造的工作量。

　　从功能特性来看，这款隔离开关在全通径状态下，流道的通径与连接管路的通径完全一致，不会出现通径缩颈导致的流阻增大问题，满足大流量低温流体的输送需求；在截断状态下，阀瓣与阀座的密封面采用硬密封加软密封辅助的结构，在深冷温度下依然能保持稳定的密封比压，将泄漏量控制在极低的水平，满足低泄漏的工况要求。操作机构带有到位定位结构，阀门全开或全关时都有明确的到位反馈，避免操作人员操作不到位导致的密封失效或流道未完全打通的问题，同时操作力矩经过优化，即使在深冷工况下密封件出现一定的冷缩，也能依靠单人手动操作完成阀门的开闭，无需额外加装助力机构。

　　在结构细节处理上，阀体的所有流道拐角处都做了圆弧过渡处理，避免低温流体在高速流动时对拐角处造成冲蚀，也减少了流道内的应力集中点，让阀体在深冷温度交变的工况下，不会因为热胀冷缩产生的应力出现开裂问题。所有运动部件的配合间隙都经过深冷工况下的尺寸链校核，充分考虑了不同材料在低温下的收缩率差异，避免常温下装配间隙合适的部件，在深冷环境下因为收缩量不同出现卡滞、咬死的问题。阀体外表面没有多余的凸起结构，既方便保温层的包覆固定，也能减少阀体与外部空气的接触面积，降低结霜的概率。
