电力变压器用ULA加强支撑结构件

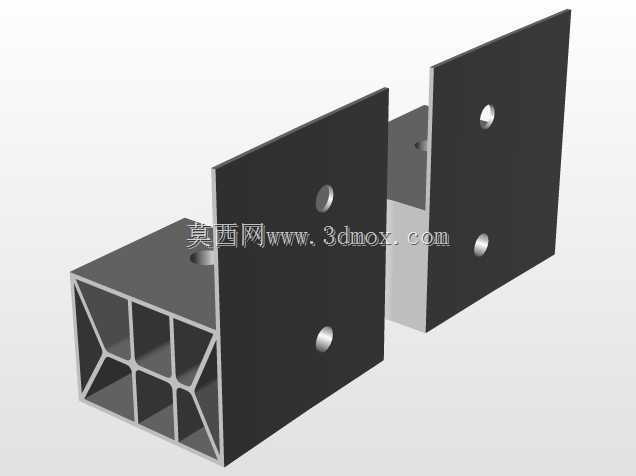

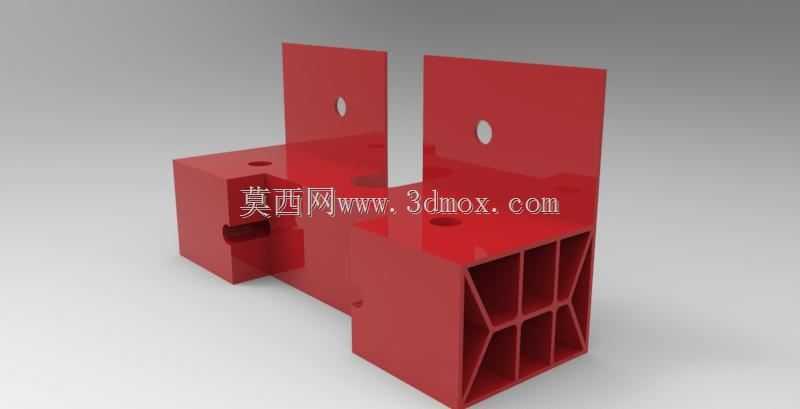

　　在电力输配系统的变压器安装环节，支撑结构件的可靠性直接决定了整套设备运行的稳定性，尤其是户外布设、长期承受风载与设备自重载荷的场景下，支撑件的结构设计合理性往往是影响设备服役寿命的关键因素。这款支撑结构采用对称式双立板设计，两块竖直安装板上预留的圆形安装孔位，可直接与变压器本体的预装固定点位对齐，无需额外现场打孔调整，能大幅缩减现场安装的作业时长，降低高空作业的操作风险。主体承载部分采用中空格栅式加强结构，这种设计并非单纯为了减重，而是在有限的材料用量下，通过内部纵横交错的筋板布局，将垂直方向的承重载荷、水平方向的风载推力均匀分散到整个结构截面，避免局部应力集中导致的结构变形或断裂。从安装边界来看，

　　双立板的间距严格匹配变压器底部对应安装位的标准尺寸，底部承载面的平面度公差控制在安装要求范围内，能保证与安装基座完全贴合，不会出现局部悬空导致的受力不均问题。侧面预留的卡槽结构，可与变压器配套的走线槽或防护盖板直接卡接，不需要额外设计转接固定件，让现场装配的工序进一步简化。在实际应用场景中，这类支撑件不仅要承受变压器本体的静态重量，还要应对户外环境下的温差形变、极端天气下的侧向推力，甚至是设备运行过程中产生的微幅振动，因此结构设计时在立板与主体承载块的衔接位置做了圆弧过渡处理，消除直角衔接处的应力集中隐患，避免长期交变载荷下出现疲劳裂纹。格栅式的内部结构同时也兼顾了散热需求，

　　变压器运行过程中产生的热量可以通过格栅空隙形成的空气对流通道快速散出，不会因为支撑件的贴合阻挡导致局部热量堆积。从建模逻辑来看，整个结构的特征建模完全遵循机械加工的工艺要求，所有安装孔位的孔径、孔距都符合电力设备安装的通用公差标准，筋板的厚度、立板的厚度都经过载荷校核，既不会因为材料冗余造成成本浪费，也不会因为强度不足留下安全隐患。在现场安装时，作业人员只需要将支撑件的立板孔位与变压器本体的固定点对齐，穿入标准紧固件完成预紧，再将底部承载面与基座的安装点位对齐固定，最后按对角顺序完成所有紧固件的扭矩锁紧即可，整个安装过程不需要复杂的工装辅助，单人即可完成单组支撑件的装配作业。对于结构设计从业者而言，

　　这类支撑件的设计核心在于平衡承重性能、安装便捷性与材料成本三者的关系，不能一味追求高强度而过度增加材料用量，也不能为了减重牺牲结构可靠性，每一处筋板的布局、每一个孔位的设置，都要对应实际工况下的受力需求，同时还要兼顾加工制造的可行性，避免出现无法开模或者加工难度过高的结构特征。这款支撑件的格栅结构采用等间距筋板布局，加工时无论是采用注塑成型还是金属铣削加工，都能轻松实现，不需要特殊的定制刀具，能有效控制生产制造成本。立板上的安装孔采用沉孔设计，紧固件安装后头部不会突出立板表面，避免后续安装其他配件时出现干涉问题，也能减少户外环境下紧固件被雨水侵蚀的概率，延长紧固件的使用寿命。在设备长期服役过程中，即使出现局部载荷超标的情况，格栅结构的形变也会是渐进式的，不会发生突然断裂的情况，能给运维人员留出足够的隐患排查与更换时间，避免突发结构失效导致的设备坠落等安全事故。
