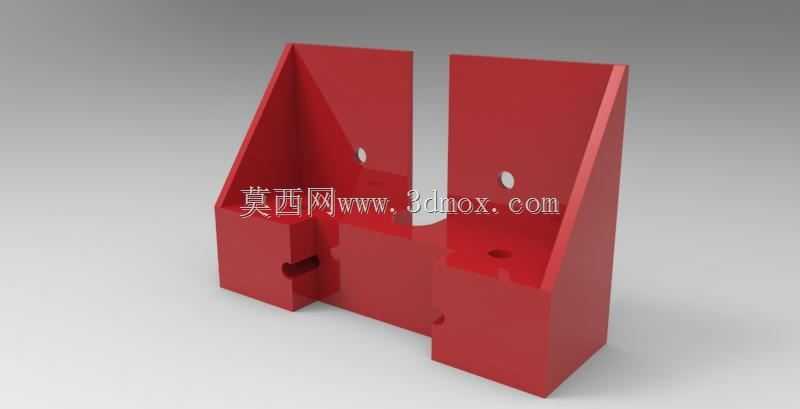

双立板带加强筋承托式安装支架

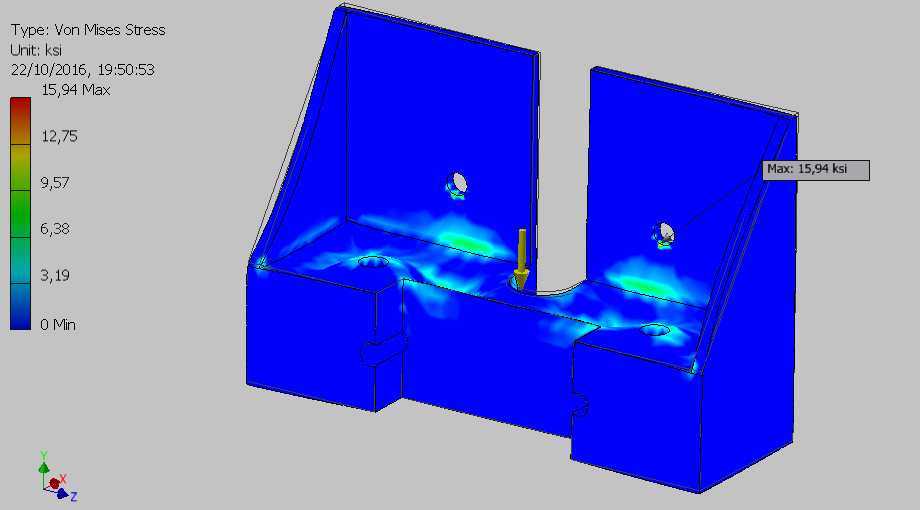

这类双立板承托支架多应用在轻型工业设备的侧边安装场景，常见于小型输送线侧边的传感器安装座、电控柜内部元器件承托、小型气动元件的固定支座，也可作为非标设备里的辅助支撑结构，用来承担垂直方向的静载荷，同时抵消部分设备运行带来的侧向倾覆力矩。从结构设计来看，两块对称布置的垂直立板是主要的受力载体，立板与底部承托基座之间设置的三角加强筋，是整个结构刚度提升的核心，没有加强筋的话立板在长期受载后容易出现根部弯折变形，三角筋的斜边角度经过受力校核，刚好把立板受到的垂直载荷顺畅传导到底部基座，避免应力集中在立板与基座的焊接或拼接转角处。立板上预留的圆形安装孔是用来穿装固定螺栓的，孔位做了对称布置，不管是安装在型材立面还是钢板安装面，都能保证受力均匀，不会出现单侧受力偏载的情况；底部基座上预留的卡槽与小孔，是用来和下方的承载基础做定位固定的，卡槽可以卡在型材的T型槽边上做预定位，不用人工全程托举就能完成螺栓锁紧，现场安装效率能提升不少。设计的时候要先明确安装边界，立板的高度要匹配被承托构件的安装面高度，不能出现构件装上去之后悬空或者干涉周边部件的情况，两块立板之间的开槽宽度，要预留出被固定部件的走线或者活动间隙，避免部件运行时和立板发生摩擦剐蹭。基座的整体宽度要大于立板的外侧间距，保证支撑的稳定性，防止支架受载后出现侧翻，加强筋的厚度不需要和立板完全一致，在满足应力要求的前提下可以适当减薄，控制整体重量的同时也不会损失结构强度。实际选型使用的时候，要先核算被承托部件的总重量，再结合支架的受力面积校核最大应力值，确保在额定载荷下结构变形量在允许范围内，安装时要保证立板的安装面与被固定部件的接触面完全贴合，螺栓锁紧时要对角施力，避免立板出现倾斜导致受力不均。这类支架的结构没有复杂的曲面特征，加工难度低，不管是钣金折弯焊接还是整块材料铣削加工都能实现，适合批量生产作为通用安装配件使用，在非标自动化设备的搭建过程中，这类标准化的支撑支架可以减少大量的定制设计工作量，缩短设备的组装调试周期。
