Staco 2S3A1C电力调压开关结构设计

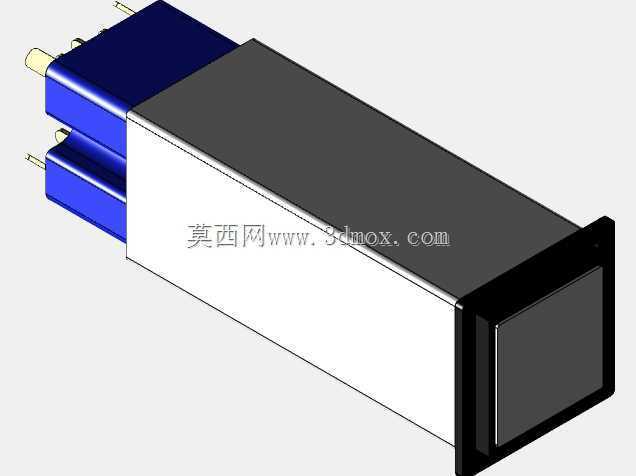

　　在低压配电、工业调压供电的现场场景里，这类开关常配套在小型自耦调压变压器的输出端，承担回路通断、调压档位切换的核心作用，常见于实验室调压电源、小型工业设备供电调压、教学实验配电装置这类需要灵活调整输出电压的场合，实际使用中直接串联在变压器输出回路里，操作人员通过端部的操作端切换档位，就能改变变压器绕组的接入匝数，实现输出电压的连续或分级调整，同时兼顾回路的通断控制，不需要额外加装独立的隔离开关，能简化整套调压装置的面板布局。从结构设计的角度看，这个部件采用长方体主体加侧部接线端的布局，主体部分的矩形外壳一方面容纳内部的触点组件、档位切换弹片、接线导电排，另一方面作为安装基准面，适配调压变压器的壳体安装槽位，

　　侧部伸出的多组接线端直接对应变压器绕组的不同抽头，接线端采用圆柱插针式结构，装配时可以直接插入绕组抽头的接线座里，不需要额外的螺栓紧固，能提升批量装配的效率，同时减少接线处的接触电阻，避免大电流工况下接线端发热。设计时首先考虑的是安装边界的匹配，主体的长宽高尺寸完全适配常规1kVA以下小型调压变压器的侧部安装空间，不会突出变压器壳体的外轮廓，避免在设备运输、安装过程中出现磕碰损坏接线端的问题，外壳的两个端面分别设置操作端和定位止口，操作端伸出外壳的长度控制在合理范围，既保证操作人员有足够的操作力矩切换档位，又不会因为伸出过长容易被误碰。内部的触点排布采用沿长度方向分层布置的方式，不同档位的静触点沿主体长度方向等距排列，

　　动触点采用弹性铜质材料，切换时依靠弹片的压力保证和静触点的接触面积，避免接触不良导致的打火问题，触点之间设置绝缘隔层，防止不同档位之间出现爬电、击穿的问题，绝缘材料选用耐温等级较高的热固性塑料，能承受长期通电时触点发热带来的温度升高，不会出现绝缘性能下降的问题。实际选型使用时，这个开关的额定通断能力匹配2S3A1C型号对应的3A额定电流，适配220V输入的调压变压器输出回路，安装时只需要将主体推入变压器侧部的安装卡槽，依靠外壳和卡槽的过盈配合就能实现固定，不需要额外的安装螺丝，侧部的插针接线端和绕组抽头对准插入后，就完成了电气连接，装配工序非常简便，适合批量生产的调压变压器组装作业。在三维建模过程中，需要重点关注接线端的位置度公差，每个插针相对于主体安装基准面的位置偏差需要控制在0.1mm以内，避免装配时出现插针对接错位、无法插入接线座的问题，外壳的壁厚设计兼顾结构强度和内部空间利用率，壁厚控制在1.5mm左右，既保证外壳有足够的强度承受装配时的推力，又不会因为壁厚过大占用内部触点的布置空间，操作端的同轴度也需要严格控制，保证操作时转动顺畅，没有卡滞感。这类开关在实际使用中，因为直接和变压器绕组抽头连接，不需要额外的转接导线，能减少回路中的连接节点，降低线路故障的概率，同时紧凑的结构设计能缩小整套调压装置的整体体积，适合在桌面型调压电源、小型设备配套调压模块这类对安装空间有严格要求的场景使用。设计时还考虑了操作的手感反馈，

　　动触点切换到每个档位时会有清晰的到位触感，操作人员不需要观察档位标识就能凭手感判断是否切换到位，提升现场操作的便利性，同时档位之间的切换力矩设置在合理范围，既不会因为力矩过小容易被误碰切换档位，也不会因为力矩过大导致操作费力。外壳的表面采用哑光处理，避免在实验室、车间这类光线复杂的环境里出现反光干扰操作人员视线的问题，接线端的表面做镀锡处理，提升导电性能的同时防止氧化，延长部件的使用寿命，长期使用后也不会因为接线端氧化导致接触电阻增大、发热严重的问题。在配套变压器的整体结构设计里，这个开关的安装位置通常设置在变压器壳体的侧部，和电压调节旋钮相邻，操作人员调整电压时可以顺手完成回路的通断操作，布局符合人机工程学的要求，不需要大幅度移动手臂就能完成所有操作动作。建模时对内部的触点间隙、绝缘距离都做了严格的校核，不同电位触点之间的爬电距离满足低压电气的安全规范要求，即使在潮湿的工业环境里使用，也不会出现绝缘击穿的问题，保证设备使用的安全性。
