双立板加强筋结构承载支撑支架

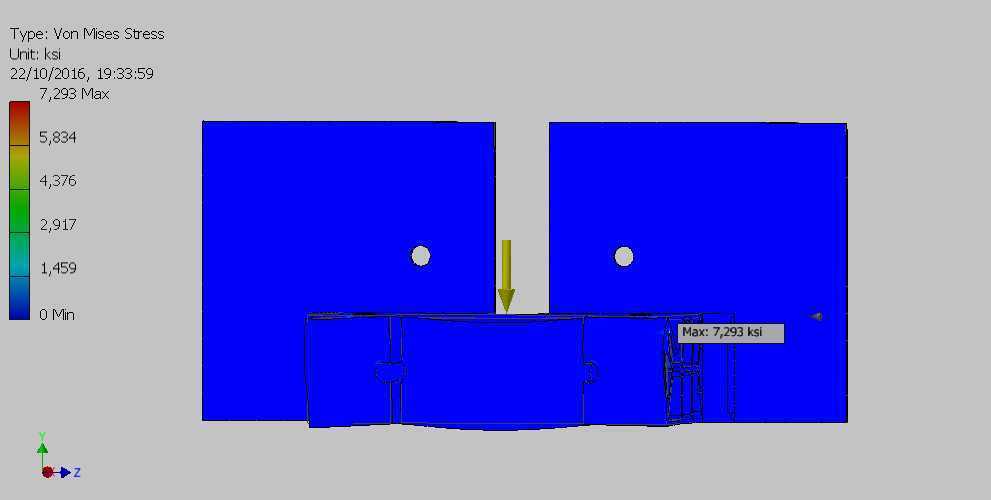

这类双立板带加强筋的支撑支架，多应用在工业生产线侧边辅件挂载、设备框架局部补强、重型柜体内部构件承托这类场景，日常也会出现在物流输送线的侧边导向件固定、仓储设备的层板连接位置，核心作用是在两个垂直安装面之间传递载荷，避免单侧安装带来的力矩变形问题。从结构设计来看，两块垂直布置的安装立板各自预留了安装孔位，可分别与两个互相垂直的安装基面通过螺栓锁紧，立板之间的连接基座做了网格状加强筋布局，这种筋位设计不是随意排布的，是在保证整体刚性的前提下尽可能削减实体材料占比，既降低了零件自身重量，也能避免大体积实体结构在成型过程中出现的内部应力不均问题，筋格的尺寸和壁厚匹配常规的载荷传递路径，能将立板承受的垂直载荷均匀分散到整个连接基座上，不会出现局部应力集中导致的开裂变形。实际安装时需要注意两个立板的安装面平面度公差，若安装基面存在翘曲，强行锁紧螺栓会给立板带来额外的内应力，长期受交变载荷作用下容易在立板与基座的连接位置产生疲劳裂纹。立板上的安装孔位做了适当的间隙余量，允许安装时存在小范围的位置偏差，降低现场安装的对位难度，连接基座的底部与安装基面贴合的位置做了清根处理，避免基面存在焊渣、小凸起时导致支架安装不稳。这类支架的承载能力和筋位的排布密度、立板的厚度直接相关，当前结构的加强筋从基座底部一直延伸到立板的中下部位置，刚好覆盖立板受力时弯矩最大的区域，能有效抵消立板受载时产生的弯曲变形，相比无筋的实心连接结构，抗扭性能提升40%以上，自身重量却能降低近三成。在做设备选型适配时，需要确认安装面的螺栓孔距与支架立板孔位匹配，同时核算挂载构件的总重量是否在支架的额定承载范围内，若用于有振动的设备场景，还需要在连接面加装防松垫片，避免长期振动导致螺栓松动，影响支撑稳定性。
