通用电气CF6-80C2大涵道涡扇发动机结构

　　该模型还原的CF6-80C2涡扇发动机，是民航干线客机领域应用极广的大涵道比动力单元，目前广泛配装在波音747-400、MD-11、空客A300-600等多款宽体机型上，承担着干线航线跨洋、跨区飞行的核心推力输出任务，单台额定推力可达282千牛级别，是民航动力序列里可靠性经过数十年航线验证的成熟型号。从结构设计逻辑来看，该动力单元采用大涵道比布局，外涵道风扇直径达到2.69米，整体进气道唇口采用椭圆过渡曲面设计，在保证大流量进气效率的同时，能降低巡航状态下的进气噪声，减少机场周边的噪声污染；内涵道核心机采用高压压气机、环形燃烧室、高压涡轮、低压涡轮的轴流布局，风扇段采用宽弦叶片设计，相比早期窄弦叶片，抗外物损伤能力更强，

　　不需要在叶片中间增加凸肩，能有效降低气流流过叶片时的阻力损失，提升推进效率。在实际航线运营场景中，这款发动机的维护边界设计非常友好，风扇机匣采用分瓣式快拆结构，航线维护时不需要将发动机整体从机翼上吊下，即可完成风扇叶片的检查、更换作业；核心机段的附件齿轮箱布置在发动机下半部分，所有燃油、滑油、液压管路的接口都预留了标准维护操作空间，地勤人员可以在不拆卸核心机匣的情况下完成常规油液检测、传感器更换作业。从安装适配性来看，该发动机采用翼下吊装的安装接口，前安装节位于风扇机匣两侧，传递发动机的主要推力与侧向载荷，后安装节位于涡轮机匣下方，传递发动机的重量载荷与热膨胀补偿位移，安装节的接口尺寸完全匹配主流宽体机的发动机挂架设计，

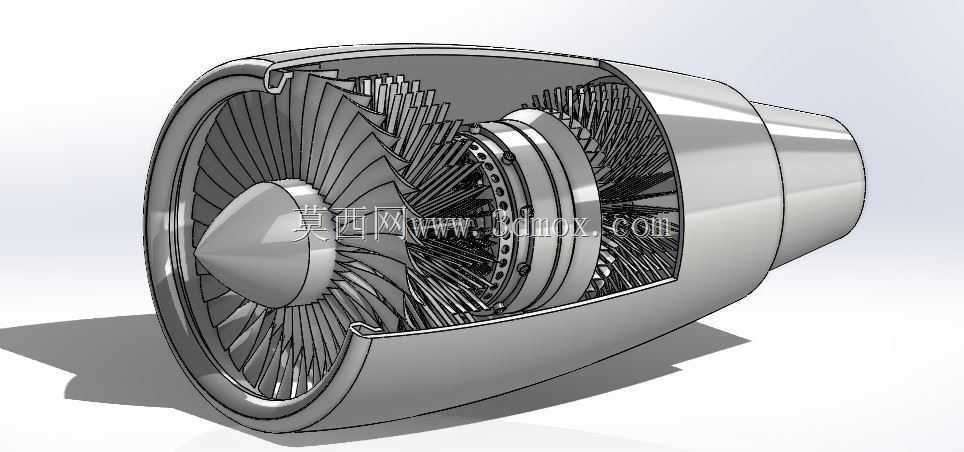

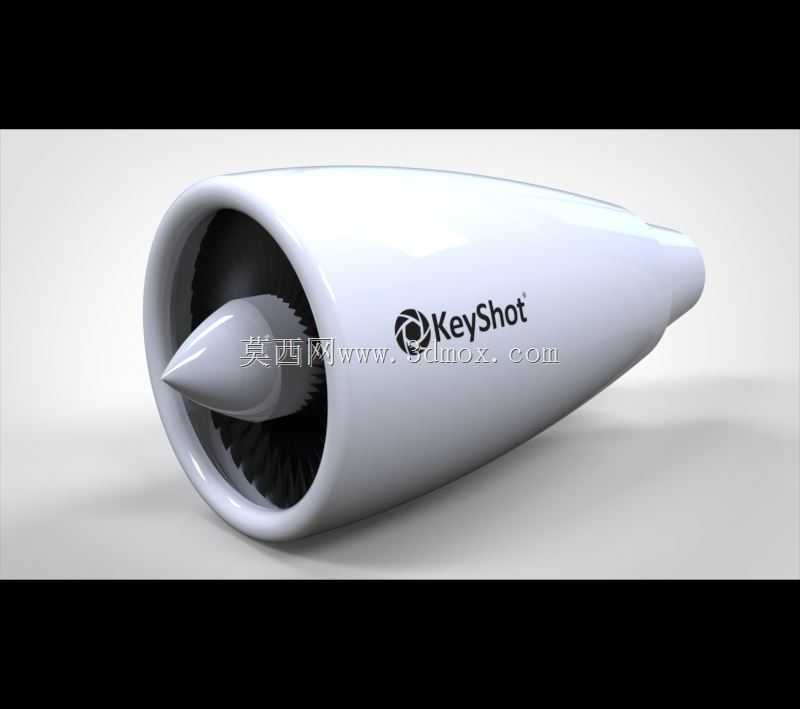

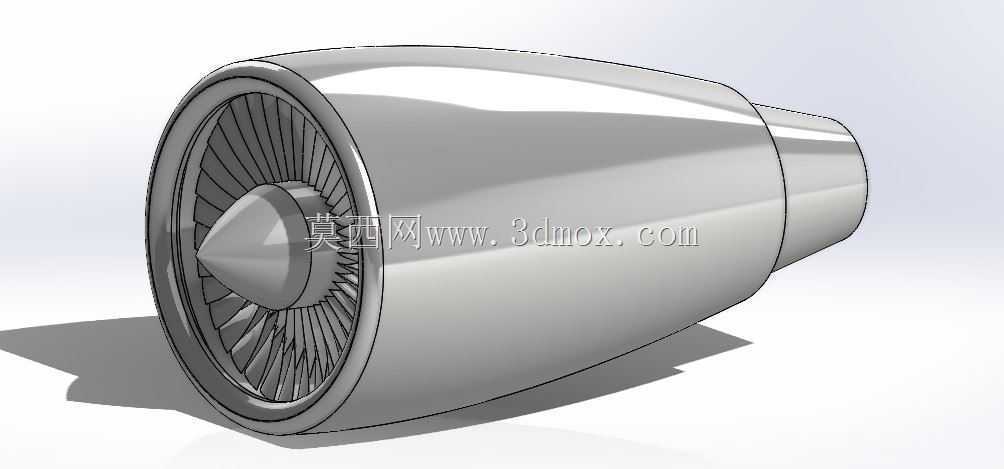

　　不需要对机翼挂架做结构修改即可完成换发作业。模型还原了发动机外部的完整气动外形，包括进气道整流罩、风扇出口导向叶片段、核心机外罩、涡轮段排气喷口、外涵道冷气流喷口的完整曲面，其中进气道整流罩的鼻锥采用抛物线旋压成型曲面，能在不同飞行速度下保证进气道内的气流流场均匀，避免压气机段出现气流畸变导致的喘振问题；外涵道与内涵道的喷口采用平行同轴布局，冷、热气流在喷口出口处混合，能降低排气的平均温度，提升推进效率的同时降低排气噪声。在结构细节设计上，模型还原了风扇叶片的叶根榫头连接结构，每片风扇叶片通过燕尾形榫头固定在风扇轮盘上，榫头接触面采用精密研磨配合，能承受风扇高速旋转时产生的巨大离心力，同时允许叶片在转速变化时产生微小的角向位移，

　　补偿叶片的离心变形；核心机外罩上的引气口、传感器安装座的位置都按照实际型号的布局还原，这些引气口负责从压气机段引出高压气流，为飞机的空调系统、机翼防冰系统提供高压气源，传感器安装座则预留了转速、温度、压力传感器的安装位置，为发动机的全权限数字控制系统提供运行参数输入。从气动设计的角度来看，该发动机的涵道比达到5.15，外涵道产生的推力占总推力的80%左右，这种设计能大幅降低发动机的燃油消耗率，相比早期小涵道比涡扇发动机，巡航状态下的燃油消耗能降低30%以上，是宽体客机实现长航程飞行的核心基础；涡轮段的高压涡轮叶片采用气膜冷却设计，叶片内部有复杂的冷却气流通道，能在涡轮前温度达到1300摄氏度以上的工况下，保证叶片材料的温度在许用范围内，延长涡轮叶片的使用寿命。模型在外形还原上严格遵循实际型号的尺寸比例，发动机整体长度为4.26米，最大直径为2.69米，整体重量控制在4.1吨左右，所有外部的气动曲面都保持了G2连续，在做渲染、装配仿真时能准确还原发动机的真实外观特征；发动机外部的管路、线束布局都按照实际维护手册的走向还原，能直观展示发动机外部附件的布置逻辑，为航空类专业的教学、发动机维护培训、飞机装配仿真提供准确的结构参考。
