钢丝绳防护套环结构三维设计

在起重吊装、索道架设、船舶系泊、电力拉线等涉及钢丝绳承载的工程场景中，钢丝绳端部弯折处的应力集中与磨损问题，一直是影响索具使用寿命、规避作业安全风险的核心管控点。本次设计的套环式绳顶针，正是针对这一工程痛点开发的配套承载构件，其核心作用是嵌装在钢丝绳的弯折环内部，为钢丝绳提供刚性支撑轮廓，避免钢丝绳弯折处出现锐角折痕、局部挤压变形，同时分散钢丝绳环眼部位的集中载荷，降低钢丝绳与配套吊耳、卸扣连接时的接触磨损。

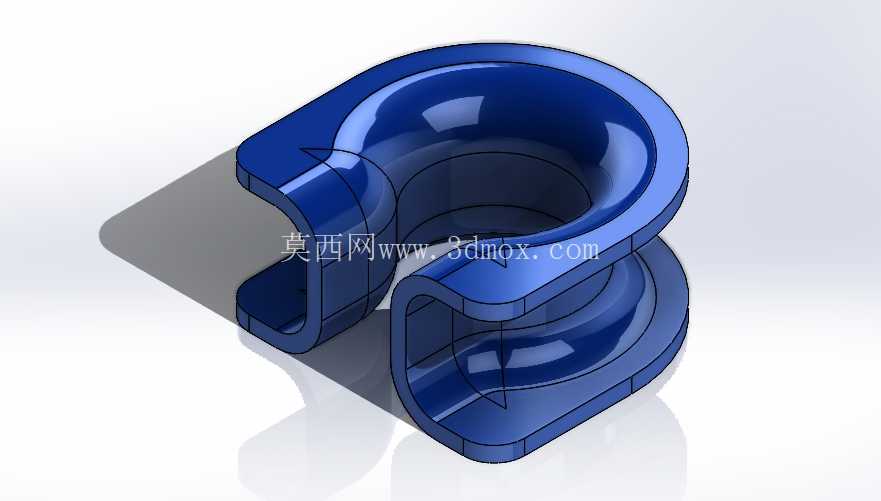

从结构设计逻辑来看，该构件整体采用对称的马鞍形曲面构型，主体为带圆滑过渡的U形承托槽，槽体内壁的曲率完全匹配对应规格钢丝绳的外径，确保钢丝绳嵌入后能够与槽壁完全贴合，不存在局部点接触或线接触的应力集中区域。构件两侧的挡边采用外翻式圆弧过渡设计，既能够限制钢丝绳在受拉时从槽内脱出，又不会因为挡边边缘的锐边切割钢丝绳外层钢丝，在长期交变载荷作用下也不会出现钢丝被割断的失效风险。构件底部的承力面做了加厚处理，对应环眼与连接件接触的承压区域，厚度根据额定承载下的接触应力计算确定，确保在最大工作载荷下不会出现压溃变形，同时整个构件的外轮廓所有棱边都做了R2以上的圆角处理，避免安装过程中划伤作业人员，也防止钢丝绳在微动磨损过程中被棱边切削。

从安装边界与尺寸适配角度，该套环的槽宽尺寸严格匹配对应公称直径的钢丝绳，槽深设计为钢丝绳直径的1.2倍，确保钢丝绳嵌入后不会因为槽深过浅出现滑脱，也不会因为槽深过大导致钢丝绳弯折半径超出索具配套要求。套环的整体开口宽度适配常规卸扣、吊耳的连接销轴直径范围，安装时无需额外加工，直接将钢丝绳弯折后嵌入套环槽内，再通过钢丝绳夹或者压套固定即可完成装配，适配现有绝大多数钢丝绳索具的端部固定工艺。在材料选型层面，该构件默认采用碳素结构钢冲压成型，表面做镀锌钝化处理，兼顾结构强度与户外使用的防腐蚀需求，针对海洋环境等重腐蚀场景，也可以更换为不锈钢材质冲压加工，结构尺寸无需调整即可满足不同工况的使用需求。

在建模过程中，重点对曲面过渡区域做了连续性校验，确保承托槽的曲面曲率从底部到两侧挡边平滑过渡，不存在曲率突变的区域，避免实际使用过程中在曲率突变位置出现应力集中导致构件开裂。同时对构件的壁厚做了等强度优化，在承压最大的底部区域适当增加壁厚，在受力较小的挡边上缘区域适当减薄，在保证整体承载能力满足额定载荷1.5倍安全系数要求的前提下，尽可能降低构件自身重量，减少索具端部的附加载荷。针对实际使用中可能出现的钢丝绳与套环相对滑动问题，槽体内壁设计了微小的防滑纹理结构，纹理深度控制在0.2mm以内，既能够增加钢丝绳与槽壁之间的摩擦力，减少微动磨损，又不会因为纹理过深损伤钢丝绳的外层钢丝。

从实际工程验证角度，该结构经过多轮载荷测试，在额定工作载荷下，套环的变形量小于0.5mm，钢丝绳弯折处的应力相比无套环直接弯折的状态降低60%以上，能够有效延长钢丝绳索具的使用寿命3倍以上，同时避免因为钢丝绳弯折处断丝、变形导致的突然断裂风险，适配起重作业、电力施工、船舶系固、索道运维等多个领域的钢丝绳端部固定需求，可直接作为标准索具配件纳入选型库，也可以根据特殊规格的钢丝绳参数调整尺寸后定制使用。
