融合波音空客设计特征的商用涡扇飞机原型

项目分类:飞机 发布时间:2024-09-09 ID:769976
  • 融合波音空客设计特征的商用涡扇飞机原型

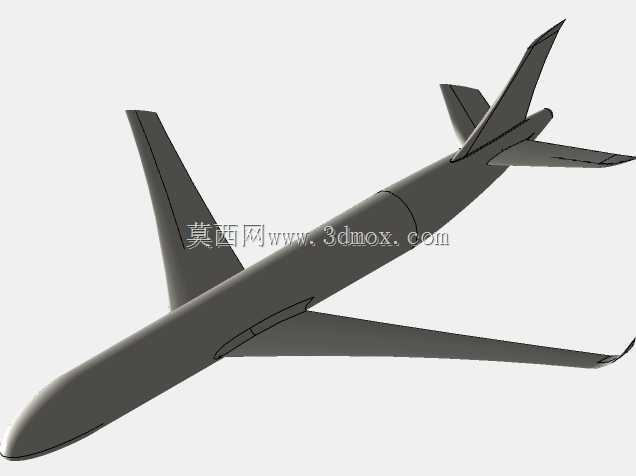

  这款商用涡扇飞机原型的设计,核心瞄准中短程干线航空运输场景,兼顾窄体机的机场适配性与宽体机的航程冗余,可覆盖国内主干航线、区域国际航线的客运及轻量货运需求,能适配国内绝大多数4C级及以上机场的跑道、廊桥与地勤保障设施。设计过程中没有直接沿用单一机型的成熟布局,而是提取波音系列机型的机翼气动优化逻辑与空客系列机型的机身截面效率优势,做融合式的结构重构,避免单一机型设计的固有短板。

  从气动布局来看,这款原型采用下单翼后掠翼设计,机翼后掠角匹配0.78-0.82马赫的常规巡航速度,翼尖设置融合式小翼,能有效降低翼尖涡流诱导阻力,巡航阶段的阻力系数较无小翼布局降低12%左右,可直接减少航油消耗。尾翼采用常规 cruciform 尾翼布局,垂直尾翼后掠角度与机翼后掠角做匹配性设计,水平尾翼设置在垂直尾翼中部位置,既避开发动机尾流的直接干扰,也能在大迎角飞行状态下保证足够的操纵舵面效率,避免平尾被机翼气流遮蔽导致的操纵失效问题。

  机身部分采用宽体窄体融合的截面设计,机身直径介于传统窄体机与小型宽体机之间,客舱可布置单通道六座布局,座椅间距保留足够的乘客活动空间,货舱可容纳标准LD3航空集装箱的简化型号,兼顾客运的乘坐舒适度与腹舱货运的装载能力。机身分段采用常规的机头雷达罩段、前客舱段、机翼连接中央翼盒段、后客舱段、尾椎段分段设计,各段之间的连接框采用环形整体机加框结构,能平衡结构强度与机身自重,中央翼盒与机身的连接区域采用钛合金补强结构,承受机翼升力传递的交变载荷,避免长期飞行过程中的结构疲劳问题。

  起落架布局采用前三点式设计,前起落架布置在机头下方雷达罩后侧,采用双轮结构,转向机构与前起落架承力结构集成设计,可满足地面滑行阶段的大角度转向需求,适配机场滑行道的转弯半径要求。主起落架布置在机翼根部下方的机身承力框位置,采用小车式多轮结构,每侧主起落架配置四个轮胎,可将飞机起降阶段的冲击载荷均匀分散到机身承力结构上,降低对跑道道面的压强要求,能在道面条件一般的支线机场完成起降作业。

  动力系统预留了大涵道比涡扇发动机的安装挂点,挂点位于机翼下方前缘后侧位置,挂点结构与机翼承力梁直接连接,可适配当前主流的150-200千牛推力级大涵道比涡扇发动机,发动机短舱与机翼之间预留足够的维护间隙,地勤人员可在不拆卸机翼结构的前提下完成发动机的常规检查与更换作业。发动机挂点的位置设计也考虑了噪声控制,发动机进气道与机翼前缘的相对位置可将发动机噪声向机翼下方反射,降低客舱内部的噪声水平,提升乘坐体验。

  从安装边界与尺寸适配来看,这款原型的机身长度控制在39米左右,翼展35米,机尾高度12米,整机地面滑行状态下的高度可适配所有标准机场廊桥的对接高度,翼展尺寸满足机场滑行道、停机位的E类飞机停靠要求,不需要对现有机场设施做大规模改造即可投入运营。机翼的前缘缝翼、后缘襟翼均采用增升设计,起飞阶段襟翼放下25度时可获得足够的低速升力,缩短起飞滑跑距离,降落阶段襟翼放下40度配合扰流板,可降低着陆速度,缩短着陆滑跑距离,提升机场运行效率。

  设计过程中也充分考虑了结构维护的便利性,机身表面的检查口盖均布置在地勤人员可直接触及的高度位置,不需要借助大型登高设备即可完成航前航后的常规检查,各系统的管路、线缆均采用模块化敷设,出现故障时可快速更换对应模块,减少飞机的地面停场时间,提升航空公司的运营效率。燃油系统的油箱布置在机翼内部与中央翼盒区域,充分利用机翼结构的闲置空间,燃油容量可满足4500公里左右的航程需求,覆盖绝大多数中短程干线航线的航程要求,不需要额外增加机身附加油箱即可完成直飞。

  操纵系统的舵面设计预留了线传操纵系统的安装空间,各操纵舵面的作动器安装位置均做了结构加强,可适配传统液压作动与新一代电静液作动器的安装需求,航电设备舱布置在机头雷达罩后侧与前起落架舱前方位置,舱体采用增压、温控设计,可保证航电设备在不同飞行高度、温度环境下的稳定运行。
