Vapor55共轴反桨无人直升机结构设计

　　这款共轴反桨布局的无人直升机，在结构设计上完全围绕低空小场景作业的实际需求展开，没有照搬有人直升机的冗余结构，所有部件的排布都优先服务于飞行稳定性与载荷适配性。从整体构型来看，共轴双旋翼的设计直接取消了传统单旋翼直升机必备的尾桨结构，不仅缩短了整机的纵向尺寸，还消除了尾桨传动带来的功率损耗，整套动力输出全部用于主旋翼升力生成，在同等起飞重量下，悬停效率比常规尾桨布局高出近两成，非常适合在林间、楼宇间、狭窄巷道这类空间受限的场景执行任务。

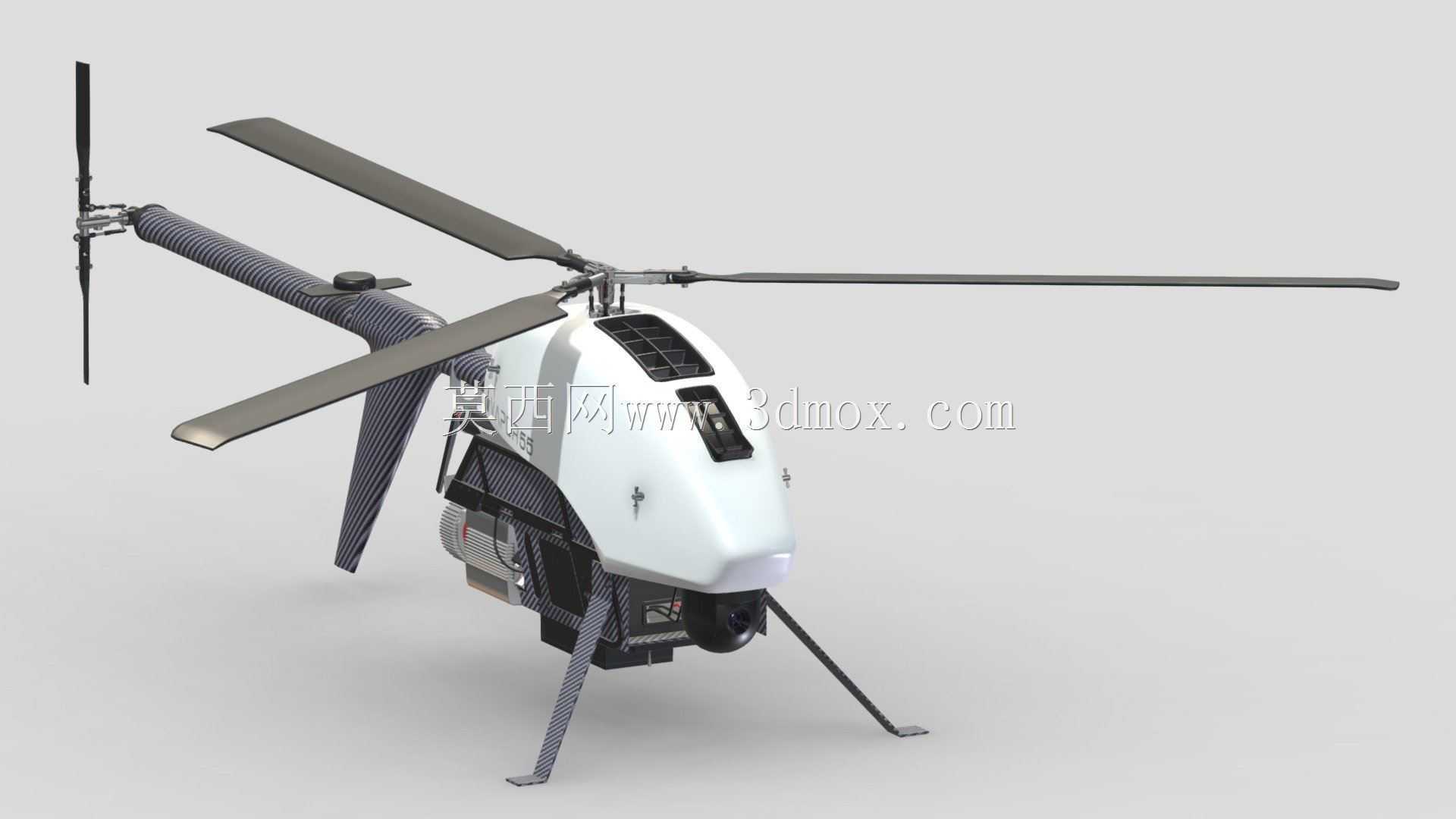

　　机身主体采用流线型整流罩设计，上半部分的舱体主要容纳飞控模块、动力电池与导航传感器，舱体表面预留的格栅状通风口，是针对机载电子设备长时间工作的散热需求设计，气流在飞行过程中可直接通过格栅进入舱内形成对流，无需额外加装散热风扇，既减轻了整机重量，也降低了额外的功耗。机头下方预留的标准化载荷安装位，可根据任务需求快速更换光电吊舱、微型测绘相机、近距侦察传感器甚至小型作业载荷，安装接口采用通用快拆结构，无需改动机身主体结构即可完成载荷切换，适配不同场景的使用需求。

　　起落架采用滑橇式结构，两根支撑臂从机身下部两侧斜向延伸至地面，支撑臂采用碳纤维复合材质制作，既保证了降落冲击下的结构强度，又能将自身重量控制在极低水平，滑橇的接地端做了加宽处理，在草地、碎石地、平整屋顶等不同起降面都能保持稳定支撑，不会出现侧翻风险。尾梁部分从机身后部延伸而出，由于取消了尾桨结构，尾梁仅用于布置飞行状态传感器与天线，直径远小于常规直升机尾梁，表面覆盖的碳纤维纹理蒙皮，在保证结构刚度的同时，能降低侧面风阻对飞行姿态的干扰。

　　旋翼系统的设计是这款机型的核心，上下两副旋翼采用反向旋转的共轴布置，桨叶翼型经过低速优化，在低空低速飞行状态下能保持稳定的升力输出，桨毂结构集成了变距机构，可通过调整上下旋翼的总距与周期变距，实现飞行姿态的快速调整，相比单旋翼带尾桨的机型，其航向控制响应速度更快，在突风环境下的姿态保持能力更强，能够在四级风况下稳定悬停执行任务。整套旋翼系统的转动部件都做了密封处理，可适应小雨、扬尘等复杂户外环境，不会因为杂物进入桨毂影响变距动作的顺畅性。

　　从安装边界来看，整机收纳状态下可放入常规的硬质运输箱，无需拆解旋翼即可完成短途转运，展开后旋翼旋转的最大直径控制在较小范围，作业时所需的最小安全空域远小于同载荷等级的常规无人直升机，非常适合电力巡线、小范围地形测绘、应急现场近距侦察、农林小区域作业等场景。机身内部的走线全部采用集成式线束设计，所有航电部件的安装位都预留了减震缓冲垫，可抵消旋翼转动带来的高频振动，避免传感器因为振动出现测量误差，也能延长电子部件的使用寿命。动力系统的布置靠近机身重心位置，电池更换口设置在机身侧部，作业间隙可快速完成电池更换，减少地面等待时间。
